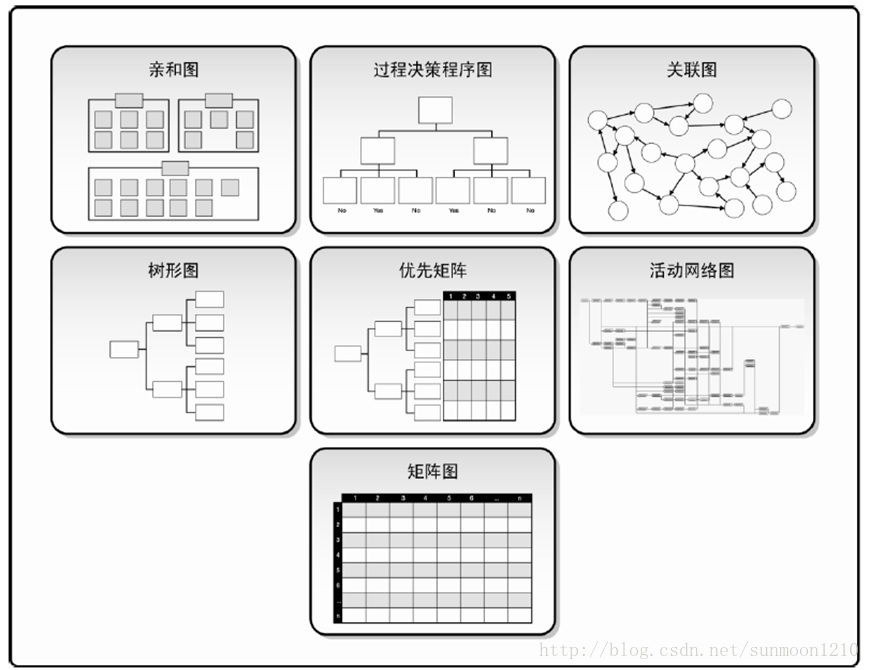

质量控制新七工具：亲和图、过程决策程序图、关联图、树形图、优先矩阵、活动网络图和矩阵图

①亲和图。亲和图与心智图相似。针对某个问题，产生出可联成有组织的想法模式的各种创意。在项目管理中，使用亲和图确定范围分解的结构，有助于WBS的制订。
②过程决策程序图(PDPC)。用于理解一个目标与达成此目标的步骤之间的关系。PDPC有助于制订应急计划，因为它能帮助团队预测那些可能破坏目标实现的中间环节。
③关联图。它是关系图的变种，有助于在包含相互交叉逻辑关系（可有多达50个相关项）的中等复杂情形中创新性地解决问题。可以使用其他工具（诸如亲和图、树形图或鱼骨图）产生的数据，来绘制关联图。
④树形图。它也称系统图，可用于表现诸如WBS、RBS（风险分解结构）和OBS（组织分解结构）的层次分解结构。在项目管理中，树形图依据定义嵌套关系的一套系统规则，用层次分解形式直观地展示父子关系。树形图可以是横向（如风险分解结构）或纵向（如团队层级图或OBS）的。因为树形图中的各嵌套分支都终止于单一的决策点，就可以像决策树一样为已系统图解的、数量有限的依赖关系确立预期值。
⑤优先矩阵。用来识别关键事项和合适的备选方案，并通过一系列决策，排列出备选方案的优先顺序。先对标准排序和加权，再应用于所有备选方案，计算出数学得分，对备选方案排序。
⑥活动网络图。过去称为箭头图，包括两种格式的网络图：AOA（活动箭线图）和最常用的AON（活动节点图）。活动网络图连同项目进度计划编制方法一起使用，如计划评审技术(PERT)、关键路径法(CPM)和紧前关系绘图法(PDM)。
⑦矩阵图。一种质量管理和控制工具，使用矩阵结构对数据进行分析。在行列交叉的位置展示因素、原因和目标之间的关系强弱。
