本系列文章由莫问出品，转载请注明出处。

文章链接：http://blog.csdn.net/mni2005/article/details/27228111

作者：莫问（mni2005）邮箱：mni2005@163.com

Windows GDI环境下，要绘制一个正方形太简单了；但是在3D坏境下，这一切都将变得复杂了，也没有想想的那么容易了。我经常遇到有的3D初学者提到像下面这样的问题：

“如何在OpenGL中绘制一个X像素大小的正方形？”
“为什么在OpenGL绘制了一个正方形，却看不到？”

遇到这样的问题，我真没办法回答，因为这些问题都不是一句话，两句话可以说明白的？好了，当大家仔细看完本片博文后，这两个问题都应该都能大概明白怎么回事了。

1. 两个关键坐标系

1. OpenGL的世界坐标系

世界坐标系也叫绝对坐标系，它是一种特殊的坐标系，它建立了描述其它坐标系所需要的参考框架。也就说，要描其它坐标系，必须依赖世界坐标系，而无法用其它坐标系来描述世界坐标系。

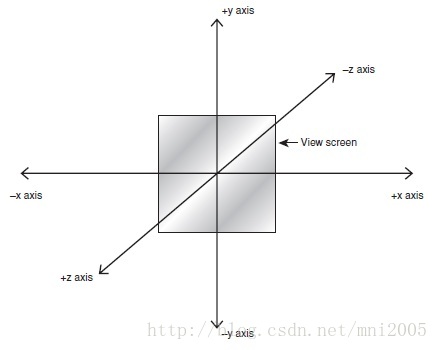

OpenGL规定坐标的中心点在屏幕中间，X轴朝向屏幕的右边，Y轴朝向屏幕的的上边，Z轴朝向屏幕的外面，如下图所示。

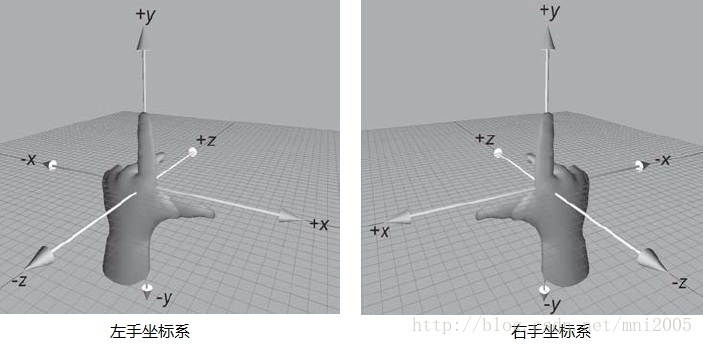

OpenGL的这种坐标系属于右手坐标系，既然有右手坐标系，有人必然会猜到肯定有左手坐标系，那什么是左手和右手坐标系了？伸出你的左手右手，让拇指指向X轴的正方向，食指指向Y轴的正方向，掌心向前的方向为Z轴的正方向，如果这个坐标系的方向符合右手，便是右手坐标系；如果符合你的左手，便是左手坐标系。

2. 相机坐标系

相机坐标系，也叫观察坐标系，它是指以相机所在的位置为原点，而建立的直角坐标系称为相机坐标系。至于XYZ轴的方向，根据情况而定，不同的规定产生不同的相机模型。在OpenGL中，所有几何对象和模型最终都会换算到相机坐标系下，然后进行投影变换，才能在二维屏幕显示上显示出它们。

2. OpenGL的两个关键矩阵

大多数OpenGL初学者，可能都知道OpenGL中有两个重要的矩阵，它们分别是模型视图矩阵，以及投影矩阵，它们的大小都是4x4。虽然它们很重要，但是我在这里不打算详细讲解，只是简单说明一下它们是干什么的，因为详细讲解的话，涉及的东西太多了。

模型视图矩阵
前面我们提到了相机坐标系，并且说了所有几何对象和模型都最终会换算到相机坐标系下，而这些换算就是通过模型视图矩阵实现的。
投影矩阵
在相机坐标系下，所有几何对象模型都是立体三维的，而屏幕是二维。三维对象要绘制到二维屏幕平面上，并且要看到三维立体效果，就必须进行投影变换。而要实现这些变换就必须借助于投影矩阵。
1. 获取模型视图矩阵和投影矩阵

OpenGL提供了两个函数可以获取OpenGL内部的一些参数信息，这个两个函数的原型如下所示：
```
void glGetDoublev(
  GLenum pname,
  GLdouble *params
);

void glGetFloatv(
  GLenum pname,
  GLfloat * params
);
```
这个两个函数功能一样，只是参数的类型不一样，一个是double，一个是float。我们一般使用float类型的，你也可以根据需要选择double类型的，只是精度有区别而已。函数的参数说明如下：
- pname：需要返回的参数类型，它可以传GL_MODELVIEW_MATRIX，GL_PROJECTION_MATRIX，GL_VIEWPORT等几十种宏。
- params：需要返回的数据内存地址，一般为数组首地址。
因此我们通过下面四行代码，可以获取到两个矩阵的数据。
```
	float proj[16];
	float modeview[16];
	glGetFloatv(GL_MODELVIEW_MATRIX, modeview);
	glGetFloatv(GL_PROJECTION_MATRIX,  proj);
```
2. 设置当前矩阵

OpenGL提供了一个函数用于设置当前矩阵，它的函数原型很简单，如下：
```
void glMatrixMode(
  GLenum mode
);
```
参数说明：mode 指定当前可操作的目标矩阵，可选值: GL_MODELVIEW、GL_PROJECTION、GL_TEXTURE。
- GL_MODELVIEW，对模型视图矩阵，应用随后的矩阵操作。
- GL_PROJECTION，对投影矩阵，应用随后的矩阵操作。
- GL_TEXTURE，对纹理矩阵，应用随后的矩阵操作。
该函数看起来简单，但是好多初学者没有真正理解该函数的意义。从函数说明中，我们看到该函数设置当前可操作的目标矩阵，由于OpenGL的状态机机制，你将一个矩阵指定为当前矩阵后，那么后续的所有矩阵相关操作，都是对于该矩阵的操作，除非你再次调用glMatrixMode，修改当前可操作的目标矩阵。到了这里好多人就会问，那OpenGL都有那些函数是可以操作矩阵的?这里我简单列几个常见的：
```
glLoadIdentity();
glFrustum();
glOrtho();
glTranslatef();
glScalef();
glRotatef();
glPushMatrix();
glPopMatrix();
glLoadMatrixf();
glMultMatrixf();
```
常见的修改当前矩阵的函数就大概上面几个，其它的以后遇到再说，这些函数大家也不必刻意去记，只需要有个印象就可以了，后面我会挨个详细讲解。
2. 绘制正方形

通过前面大片预备知识讲解，大家应该有了一个大概思路，在OpenGL中绘图，肯定要先设置两个关键矩阵，只有这样绘制的模型对象才能在屏幕中显示出来。我们在OpenGL中我绘制正方形时，直接将正方形的四个坐标点手工换算到视图坐标系下，这样就可以暂时不用考虑模型视图矩阵了。因此我们绘制正方形时，只需要设置好投影矩阵，然后将正方形的四个坐标点传递给OpenGL，调用绘制接口就大公告成了。

1. 设置投影矩阵

前面的概念理解了，这里进行代码实现就简单多了，要修改投影矩阵，先将当前矩阵切换到投影矩阵，然后调用glFrustum()函数设置投影矩阵。glFrustum是opengl类库中一个非常关键的函数，从函数表面看，它定义一个平截头体，也就是一个视景体；从深层次和内部的实现来看，它计算了一个投影矩阵，并且把该投影矩阵与当前投影矩阵（一般为单位矩阵）相乘。它的原型如下：
```
void glFrustum(
  GLdouble left,
  GLdouble right,
  GLdouble bottom,
  GLdouble top,
  GLdouble znear,
  GLdouble zfar
);
```
- left,right指明相对于垂直平面的左右坐标位置
- bottom,top指明相对于水平剪切面的下上位置
- nearVal,farVal指明相对于深度剪切面的远近的距离，两个必须为正数

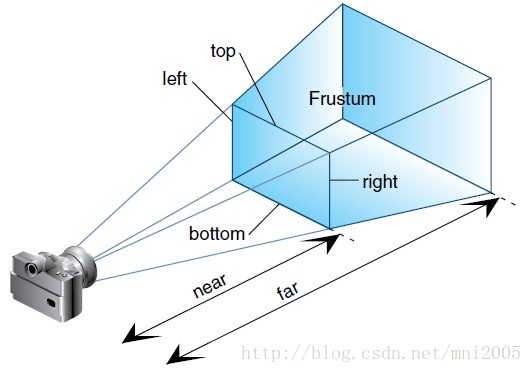

各个参数指示的位置如下图所示:

前面我们提到视景体的概念，它有两个用途。首先视景体决定了视图坐标系中一个物体是如何投影的到屏幕上的。其次它决定了一个那些物体（或者物体的一部分）被裁剪到最终的图像之外，也就是说视景体之外的物体（或物体的一部分部分）在屏幕上看不到。最终完成的代码如下：
```
	// 设置当前矩阵为投影矩阵
	glMatrixMode(GL_PROJECTION);
	// 将当前矩阵置为单位矩阵
	glLoadIdentity();

	// 通过设置视景体，而修改当前的投影矩阵。
	glFrustum(-1.0f, 1.0f,  1.0f,  -1.0f, 1.0f, 1000.0f);
```
上面三行代码中，我们遇到了一个新函数：glLoadIdentity()，该函数的功能就是将当前矩阵修改为单位矩阵，代码里的注释很清楚，函数也很简单，这里就不再赘述了。设置投影矩阵的函数实现了，那么这段代码该放在那里了?大家应该很清楚，投影矩阵与OpenGL的窗口尺寸息息相关，那么这段代码必须在窗口大小发生变化时调用。因此必须放置到GLWindow类的reshape函数中，完成后的函数如下：
```
void GLWindow::reshape (int w, int h)
{
	//该段代码仅仅用于查看矩阵的修改效果。
	//float proj[16];
	//float modeview[16];
	//glGetFloatv(GL_MODELVIEW_MATRIX, modeview);
	//glGetFloatv(GL_PROJECTION_MATRIX,  proj);

	glViewport(0, 0, w, h);

	// 设置当前矩阵为投影矩阵
	glMatrixMode(GL_PROJECTION);
	// 将当前矩阵置为单位矩阵
	glLoadIdentity();

	// 通过设置视景体，而修改当前的投影矩阵。
	glFrustum(-1.0f, 1.0f,  1.0f,  -1.0f, 1.0f, 1000.0f);
}
```
2. 根据四个点绘制正方形

经过前面的千辛万苦，我们现在终于可以绘制正方形了。但是先别着急，我们先来澄清几个概念，因为我们暂时没有考虑模型矩阵，所以正方形定义的四个坐标点，必须是相机坐标系下的。
现在我们可以定义正方形的四个顶点，注意这四个点都是相机坐标系下。
```
	float vctPnt[][3] = {
							{-0.5f,  0.5f, -2.0f},
							{ 0.5f,  0.5f, -2.0f},
							{ 0.5f, -0.5f, -2.0f},
							{-0.5f, -0.5f, -2.0f}
						};
```
1. 指定顶点

在OpenGL中，所有的几何对象最终都描述成一组有序的顶点，glVertex3f()函数可以用来指定顶点，它的原型如下：
```
void glVertex3f(
  GLfloat x,
  GLfloat y,
  GLfloat z
);
```
其中xyz，分别表示坐标点在直角坐标系下的X，Y，Z值。
要绘制正方形，我们可以按照顺时针或者逆时针方向，将四个点依次传递给OpenGL。但是这个四个坐标点都是相机坐标系下的，而glVertex3f函数传递给OpenGL的点必须是模型坐标或世界坐标系下的。那我们该怎么才能将相机坐标系下的四个顶点，换算到世界坐标系下了？默认情况下OpenGL的世界坐标系和相机坐标系是重合的，仅仅只是Z轴方向相反，也就是说相机朝向世界坐标系的Z轴负方向。由于四个顶点必须在视景体内，因此顶点在世界坐标系的z坐标必须大于-1，小于-1000，即必须在进裁剪平面与远裁剪平面之间。而我们定义的四个顶点位于世界坐标系的Z轴负方向，刚好在相机的视景体内，因此可以直接传递给OpenGL，无需进行任何换算。根据以上的分析，我们按照顺时针方向，将四个点依次传递给OpenGL，最终实现的代码如下：
```
	for(int i=0; i<4; i++)
	{
		glVertex3f(vctPnt[i][0],  vctPnt[i][1], vctPnt[i][2]);
	}
```
2. 几何图元
我们已经知道了如何指定顶点，现在还要告诉OpenGL如何使用这些顶点绘制几何图元。为了实现这个目的，需要把一组顶点放到glBegin()和glEnd()之间。传递给glBegin()的参数决定了，这些顶点所构成的几何图元类型。它们的函数原型如下：
```
void glBegin(GLenum mode)
void glEnd(void)
```
mode可选择的参数如下：
- GL_POINTS：把每一个顶点作为一个点进行处理，顶点n即定义了点n，共绘制N个点
- GL_LINES：把每一个顶点作为一个独立的线段，顶点2n－1和2n之间共定义了n条线段，总共绘制N/2条线段
- GL_LINE_STRIP：绘制从第一个顶点到最后一个顶点依次相连的一组线段，第n和n+1个顶点定义了线段n，总共绘制n－1条线段
- GL_LINE_LOOP：绘制从第一个顶点到最后一个顶点依次相连的一组线段，然后最后一个顶点和第一个顶点相连，第n和n+1个顶点定义了线段n，总共绘制n条线段
- GL_TRIANGLES：把每个顶点作为一个独立的三角形，顶点3n－2、3n－1和3n定义了第n个三角形，总共绘制N/3个三角形
- GL_TRIANGLE_STRIP：绘制一组相连的三角形，对于奇数n，顶点n、n+1和n+2定义了第n个三角形；对于偶数n，顶点n+1、n和n+2定义了第n个三角形，总共绘制N-2个三角形
- GL_TRIANGLE_FAN：绘制一组相连的三角形，三角形是由第一个顶点及其后给定的顶点确定，顶点1、n+1和n+2定义了第n个三角形，总共绘制N-2个三角形
- GL_QUADS：绘制由四个顶点组成的一组单独的四边形。顶点4n－3、4n－2、4n－1和4n定义了第n个四边形。总共绘制N/4个四边形
- GL_QUAD_STRIP：绘制一组相连的四边形。每个四边形是由一对顶点及其后给定的一对顶点共同确定的。顶点2n－1、2n、2n+2和2n+1定义了第n个四边形，总共绘制N/2-1个四边形
- GL_POLYGON：绘制一个凸多边形。顶点1到n定义了这个多边形。

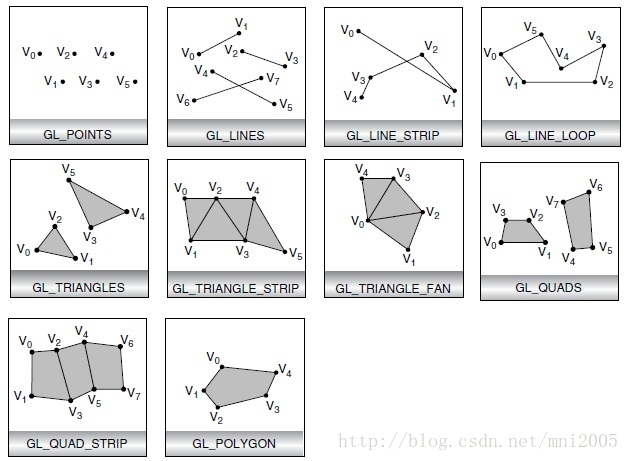

对这个参数，大家还有什么不明白的，可以看下面的示意图：

这里我们选择GL_LINE_LOOP作为glBegin的参数，它会将四个顶点依次连接，形成一个闭合的几何图型。这里依次连接后形成正方形，代码如下：
```
glBegin(GL_LINE_LOOP); // 绘制四边形
	for(int i=0; i<4; i++)
	{
		glVertex3f(vctPnt[i][0],  vctPnt[i][1], vctPnt[i][2]);
	}
	glEnd(); // 四边形绘制结束
```
到这里我们终于完成了正方形的绘制，本片博文代码不到20行，仅仅只修改了两个函数，但讲了不少内容，就是希望各位大家能深入理解代码背后的OpenGL相关知识。最后，我这里在附上完整的display函数实现：
```
void GLWindow::display()
{
	glClear(GL_COLOR_BUFFER_BIT);

	float vctPnt[][3] = {
							{-0.5f,  0.5f, -2.0f},
							{ 0.5f,  0.5f, -2.0f},
            				{ 0.5f, -0.5f, -2.0f},
							{-0.5f, -0.5f, -2.0f}
						};

	glBegin(GL_LINE_LOOP); // 绘制四边形
	for(int i=0; i<4; i++)
	{
		glVertex3f(vctPnt[i][0],  vctPnt[i][1], vctPnt[i][2]);
	}
	glEnd(); // 四边形绘制结束
}
```
3. 编译运行

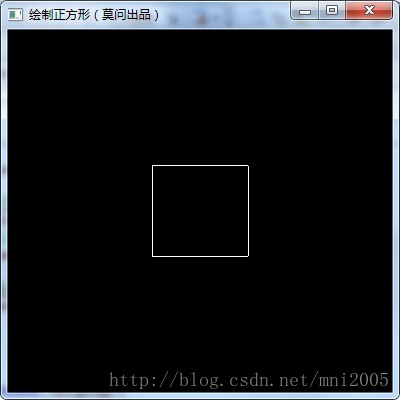

最后了，大家欣赏下自己的成果，编译链接，如果无错误的话，运行效果如下图：

至此，恭喜大家正式迈入OpenGL的学习的大门，源码下载地址：http://write.blog.csdn.net/postedit/30250401
