二极管、三极管、晶闸管的区别

1、二极管

二极管是一个PN结，具有两极，一正一负，由正到负会导通，由负到正不会导通，故具有单向导电性；

2、三极管

三极管是两个PN结的叠加，可以是PNP，也可以是NPN，故有三极，分别是发射极e （Emitter）、基极b (Base)和集电极c (Collector)；发射区与基区形成的PN结为发射结；集电区与基区形成的PN结为集电结；

三极管的作用：小电流控制大电流，放大电流的作用。（当发射结正偏，集电结反偏时，三极管起放大电流的作用）

以NPN型三极管为例，Vb>Ve,发生结正偏，Vc>Vb,集电结反偏，此时三极管起放大电流作用。



晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。

我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，（集电极变化的电流是基极变化电流的β倍。集电极电流是基极电流的β倍。Ic/Ib =β）用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。



3、晶闸管

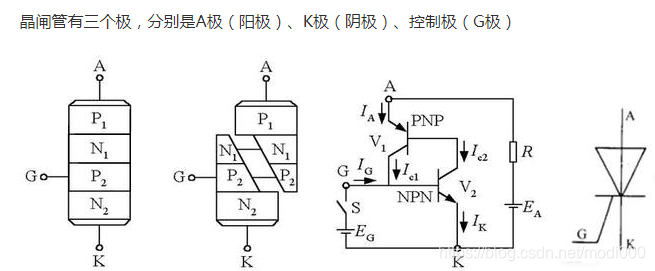

晶闸管：也叫可控硅，是PNPN四层半导体结构，它有三个极：阳极（A极），阴极（K极）和控制极（G极）；

晶闸管的作用是开关作用。晶闸管是半控型期间，通过对门极的控制，可以控制起导通，不能控制其通断；

晶闸管与继电器相比有无触点、使用寿命长的优点，常替代继电器用于大功率电路控制中，

晶闸管详细看考本文

ps：封装后的三极管和普通晶闸管都有三个极，外形很像；

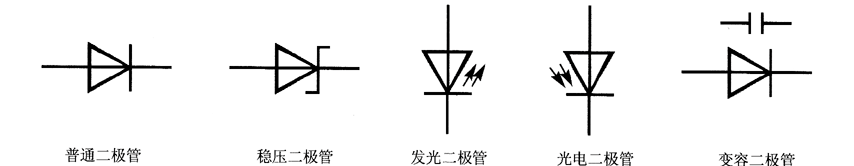

二极管和晶闸管的符号很像；
