电流反馈型运放与电压反馈型运放比较

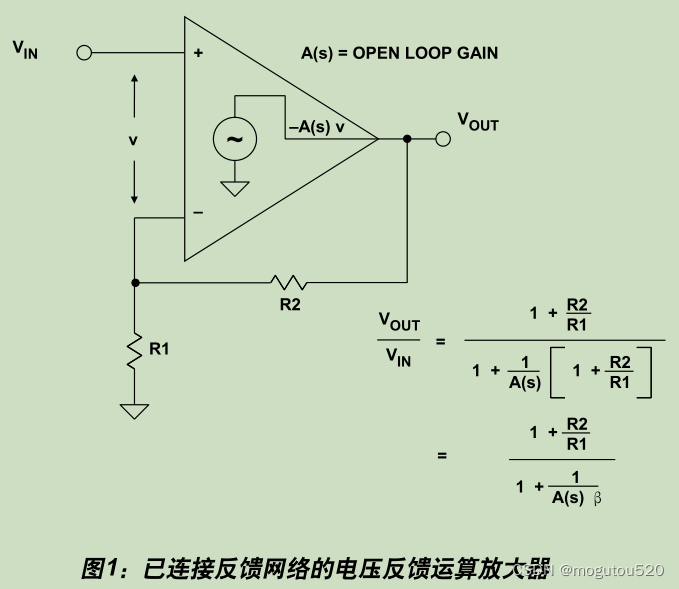

1 电压反馈型运放传递函数

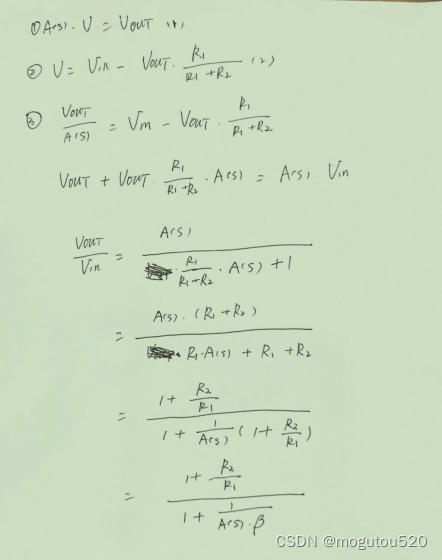

具体推导过程

2 电流反馈型运放传递函数

       该模型采用一个单位增益缓冲器将同相输入连接至反相输入。理想状态下，该缓冲器的输出阻抗为零(R O = 0)，误差信号为流入反相输入的小电流i。误差电流i镜像到高阻抗T(s)，T(s)上产生的电压等于T(s) * i。(T(s)的大小通常称为开环跨导增益)。

       接着，该电压经过缓冲，连接至运算放大器输出。如果假设RO为零，就很容易得出以R1-R2反馈网络和开环跨导增益T(s)表示闭环增益VOUT / VIN 的相关表达式。RO为有限值时，也可以得出该公式，图3给出了两种表达式。

笔记：需要列电流方程，因为反相端输入阻抗不是无穷大，不能直接通过R2,R1分压得到反相端电压。

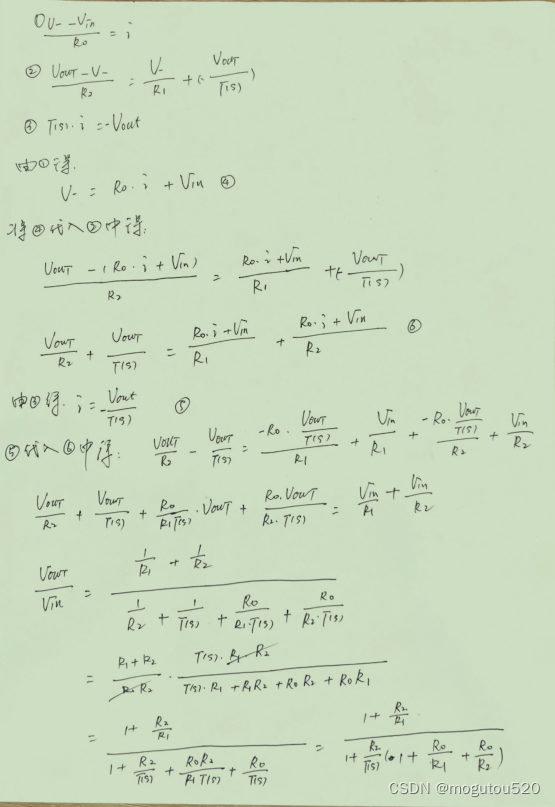

具体推导过程

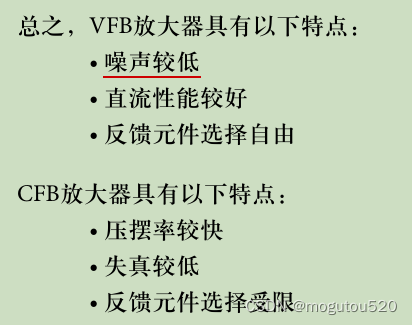

3 电流、电压反馈运放相比

1. 电流反馈型运放没有输入平衡，其同相输入端为高阻抗，反相输入端为低阻抗；电压反馈型和电流反馈型放大器的另一个差异,就是电流反馈型放大器的反相输入阻抗较低(通常为50 Ω至100 Ω)，而同相输入阻抗则较高(通常为几百kΩ)。因此，电流反馈型放大器的输入不平衡，而电压反馈型放大器的输入平衡；
2. 电流反馈型运放的开环增益用Ω为单位来衡量（跨导增益），而不是电压反馈型运放用V/V表示；
3. 反馈电阻R2为固定值，电路反馈型运放闭环增益可通过调整R1而发生变化，不会对闭环带宽产生重大影响；通过检查图2中的简化公式就可以发现这一点。分母决定整体频率响应，如果R2不变，则可以改变分子中的R1(从而改变增益)，不影响分母，这样带宽就会保持相对稳定；
4. 电流反馈型和电压反馈型放大器的一个主要差异就是电流反馈型放大器没有恒定的增益带宽；电流反馈型运算放大器的带宽与反馈电阻成比例。每个电流反馈型运算放大器都有最大带宽时的推荐反馈电阻值。如果电阻值增加后超过该推荐值，就要减小带宽。
5. 如果采用阻值低于推荐值的电阻，相位裕量就会减小，放大器可能会变得不稳定；
6. 控制电流反馈型运算放大器应用中的增益时，需要为器件选择正确的反馈电阻(R2)，然后选择底部电阻(R1)，以产生所需的闭环增益；
7. 电流反馈型放大器的反馈环路中也不应该有电容。如果反馈环路中采用电容，就会减小高频净反馈阻抗，导致运算放大器发生振荡。反相输入上的杂散电容会产生类似的效应，应去除反相端四周的接地层，尽量减小杂散电容；
8. 使用电流反馈运算放大器时常见错误是把反相输入直接连接到输出，试图构建单位增益电压跟随器(缓冲)。该电路会产生振荡，因为等效反馈电阻值为零；
9. 电流反馈放大器没有理论压摆率限制；
