使用运算放大器和全差分放大器 (FDA) 实现单端到差分电路设计

  1 简介

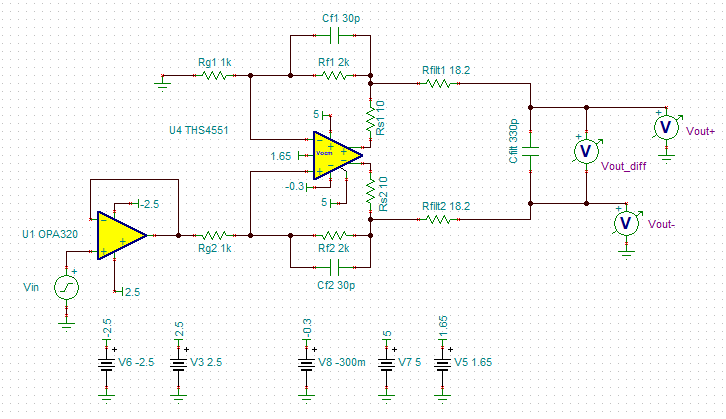

        本设计旨在演示如何将双极、单端信号转换成单极、全差分信号并驱动差分模数转换器 (ADC)（有关这些信号及其他信号类型的更多信息，请参见标题为 SAR ADC 输入类型 的 TI 高精度精密实验室 培训）。与单端器件相比，全差分 ADC 具有 2 倍的动态范围，这使得转换器的交流性能得以提高。许多常见系统（如 声纳接收器 、 流量计 和 电机控制器 ）均可受益于差分 ADC 较高的性能。本设计中的组件选择方程和说明性文字可根据系统规范和需求进行定制。

2 设计目标

2.1 输入

输入	ADC输入
VinMin =-3.3V	AINP = 0V
	AINM = 3.3V
VinMax = 3.3V	AINP = 3.3V
	AINM = 0V

2.2 电源

• AVDD=3.3V
• GND=0V
• DVDD= 1.8V

3 规格

规格	计算值	仿真值
瞬态 ADC 输入趋稳 (250ksps)	< 0.5·LSB = 201µV	134.7µV
噪声

• 对 C filt ，选用 COG (NPO) 电容器，以最大程度地减少失真
• 为实现最佳性能，请考虑使用 0.1% 20ppm/°C 或更高规格的薄膜电阻器来最大程度地减小失真
• 运算放大器用于保护传感器免遭 ADC 连接或断开采样电容器时发生的任何电荷反冲。若传感
  器输出阻抗高，则可能不需要该放大器。假设传感器使用负电压轨运行，则 OPA320 和
  THS4551 均适合使用负电压轨运行。这样也可以通过提供满量程输入范围来确保 ADC 的最高性能

 4 设计计算

• 选择一款能驱动该 ADC 的全差分放大器：

        THS4551 – 低噪声、精密、150MHz、全差分放大器

        宽输入共模电压范围



        线性输出（要求：各输出的电压为 0V 至 3.3V）



• 选择一款宽带宽运算放大器：

       OPA320 – 精密、零交叉、20MHz、RRIO、运算放大器

        增益带宽乘积 > 12.5MHz（> 5 倍采样率）

        输入共模电压（要求：±1.65V）：



        线性输出：





        综合最坏情形的线性范围（根据 OPA320 配合使用的电源电压计算得出）



• 选择 Rfx 和 Rgx

        Rfx 和 Rgx 共同决定了系统的增益大小。在输入范围为 ±1.65V 及 ADC 满量程为 ±3.3V 的情况下，为该系统选择使用的增益值为 2
        选择 Rfx = 2k 及 Rgx = 1k，以提供所需增益，同时通过反馈网络限制电流，从而最大程度地减少系统功耗

• 选择 Rsx

       为了平缓输出阻抗并提高系统稳定性，在放大器输出端连接小型电阻非常重要（在本案例中，该电阻为 10Ω）

• 可在  250kHz 输入信号和 2.5Msps 采样率的趋稳的Rfilt 和 Cfilt，18.2Ω 和 330pF 的最终值可确保趋稳至远低于最低有效位 (LSB) ½ 的位置，具体可参考SAR ADC驱动设计注意事项_sar型adc时间常数-CSDN博客

5 电路仿真

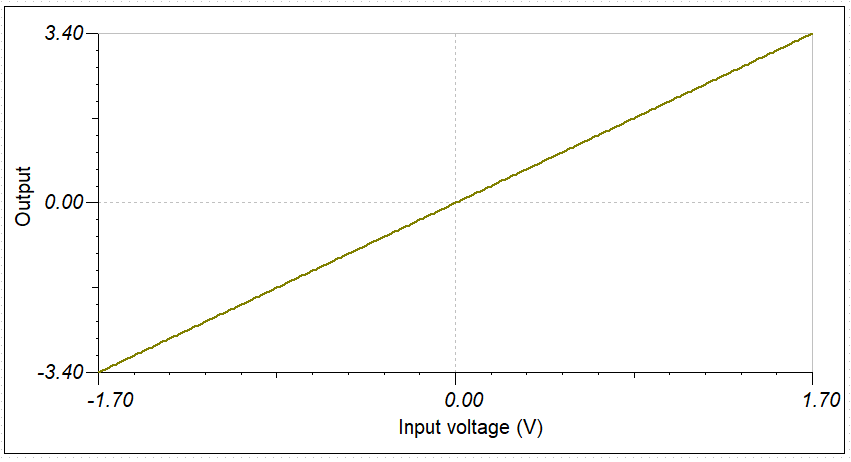

时域仿真：

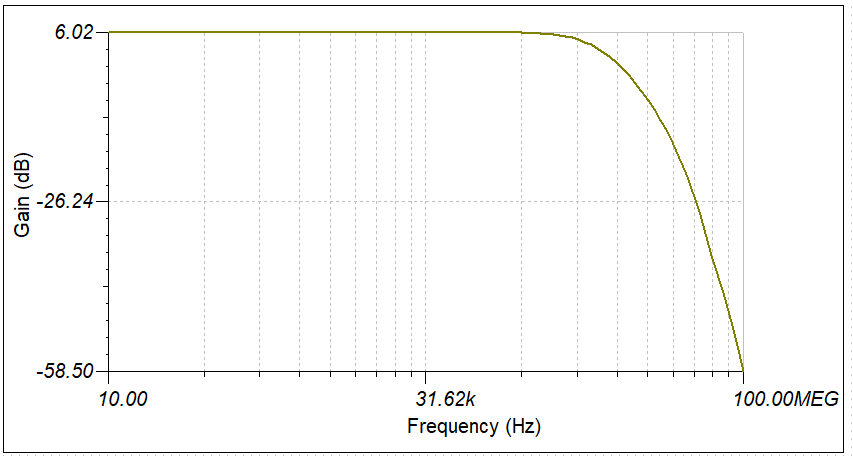

频域仿真：

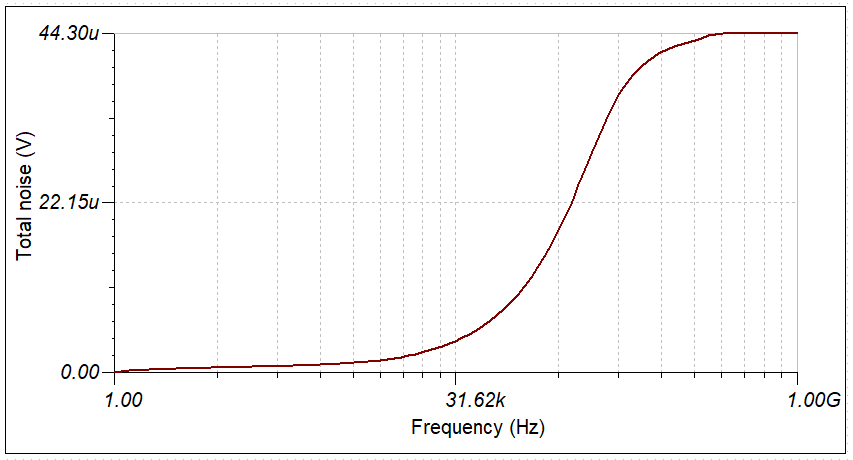

噪声仿真：
