从太赫兹时域光谱测量中提取数据

这篇论文由Maik Scheller撰写，标题为《从太赫兹时域光谱测量中提取数据》，发表于2014年。文章主要讨论了太赫兹时域光谱（THz TDS）在科学光谱学和一般计量学中同时确定材料复杂介电参数及其几何厚度的潜力。

以下是文章的核心内容概述：

1. 引言：

   • THz TDS是一种强大的技术，用于表征THz频率范围内的样品。
   • 使用超短飞秒激光系统可以产生和相干检测亚皮秒级的电磁脉冲。
   • TDS技术可以访问THz波形的复杂电场，通过比较自由空气（参考测量）和与设备相互作用（样品测量）的波形，可以确定样品的复杂介电材料参数。

2. 背景：

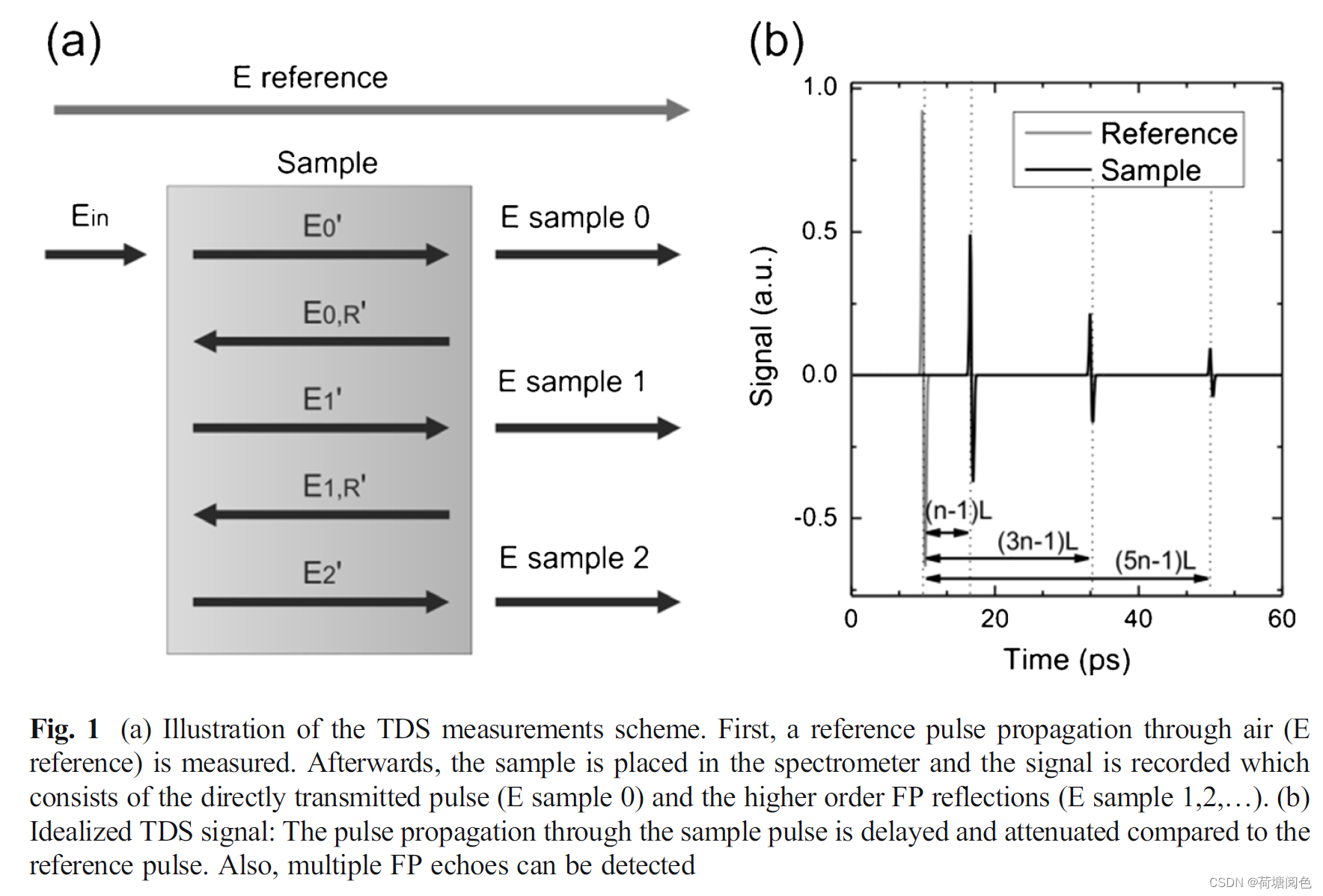

   • 描述了使用THz TDS在传输几何结构中表征样品的一般方法。
   • 讨论了参考测量和样品测量的时间域信号，以及由于材料-空气界面的多次内部反射产生的Fabry-Perot（FP）回声。

3. 数据提取过程：

   • 讨论了从THz测量中提取数据的准确性和歧义性。
   • 信号与噪声比（SNR）和可访问的THz频谱带宽定义了数据提取的准确性限制。
   • 提出了一种数据提取方案，首先假设一个初始的固定厚度值，然后通过数值优化过程来确定折射率和消光系数。

4. 提取算法：

   • 描述了如何从测量中提取材料参数，包括初始值的确定和优化方法。
   • 强调了仔细确定厚度以避免在提取的材料参数上产生振荡伪像的重要性。
   • 讨论了提取参数的准确性和厚度确定的限制。

以下是该部分的详细阐述：

(1)初始值的确定：

• 对于厚度（L），可以从样品的几何测量中得到一个粗略估计。
• 使用方程（9）和（10），可以为每个频率步长确定复杂折射率的初始值。这些方程基于假设的初始厚度（L0）和测量的传输函数（H(f)）。

(2)滤除FP振荡：

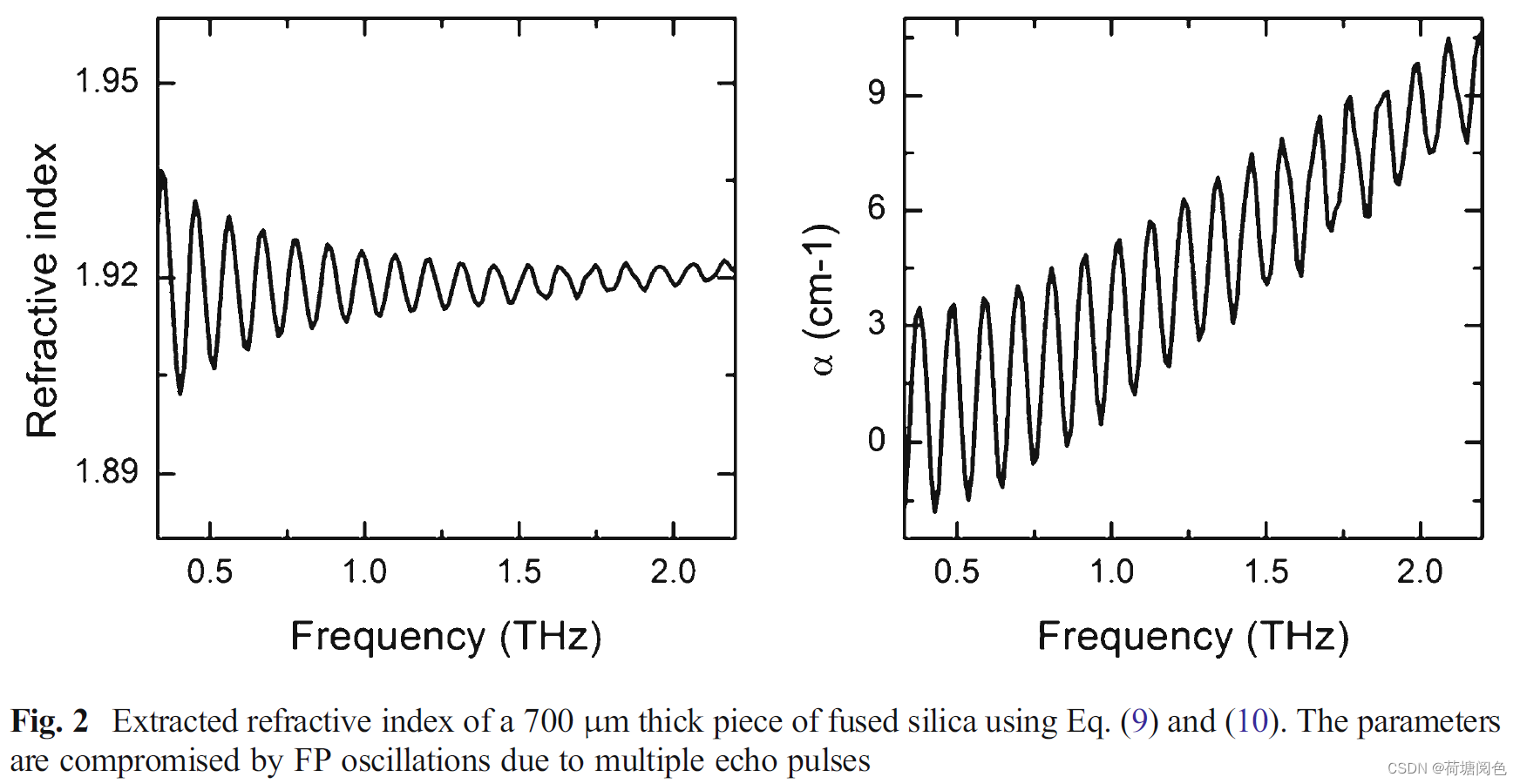

• 在存在FP振荡的情况下，通过应用带阻滤波器来滤除这些振荡。滤波器的中心频率（fFP）基于振荡频率，可以通过平均折射率的光谱计算得到，或者利用FP振荡引起的传输函数振荡。

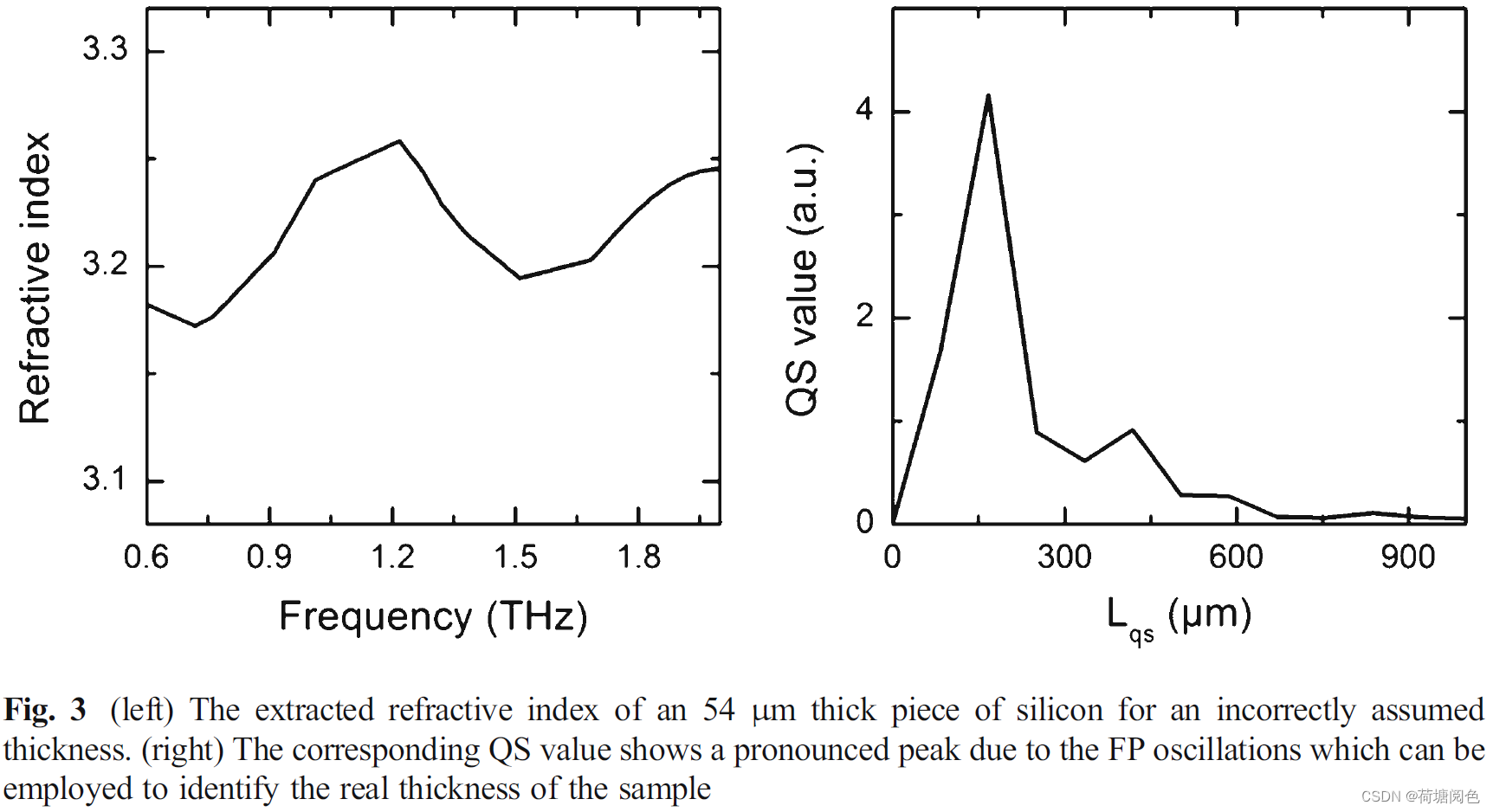

(3)QS（准空间）方法：

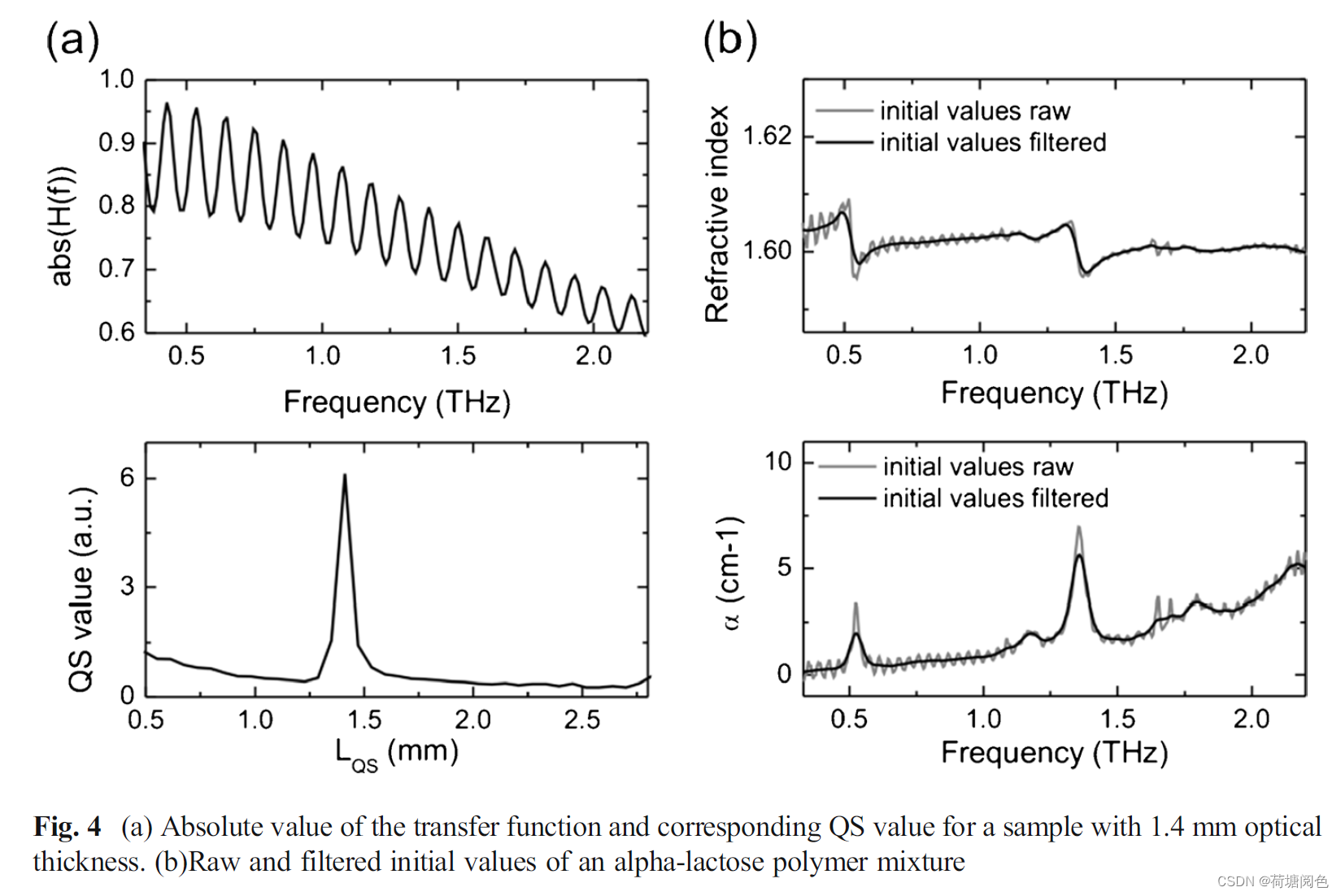

• QS方法通过应用傅里叶变换到传输函数H(f)来识别FP振荡。通过检测QS值（QSH）的最大值，可以直接确定振荡周期。
• QS方法还可以用于分析厚样品，因为它关注FP振荡的周期，可以有效地重建振荡，即使在相对噪声背景下。

(4)优化过程：

• 对于一系列接近L0的厚度值，执行n（折射率）和κ（消光系数）的二维优化，以最小化测量和计算传输函数之间的差异（ΔH）。
• 可以使用Nelder-Mead单纯形方法等数值优化程序来执行此优化。

(5)QS参数的提取：

• 使用傅里叶变换提取QS参数nQS和κQS，这些参数与样品的光学厚度（Lopt）相关。

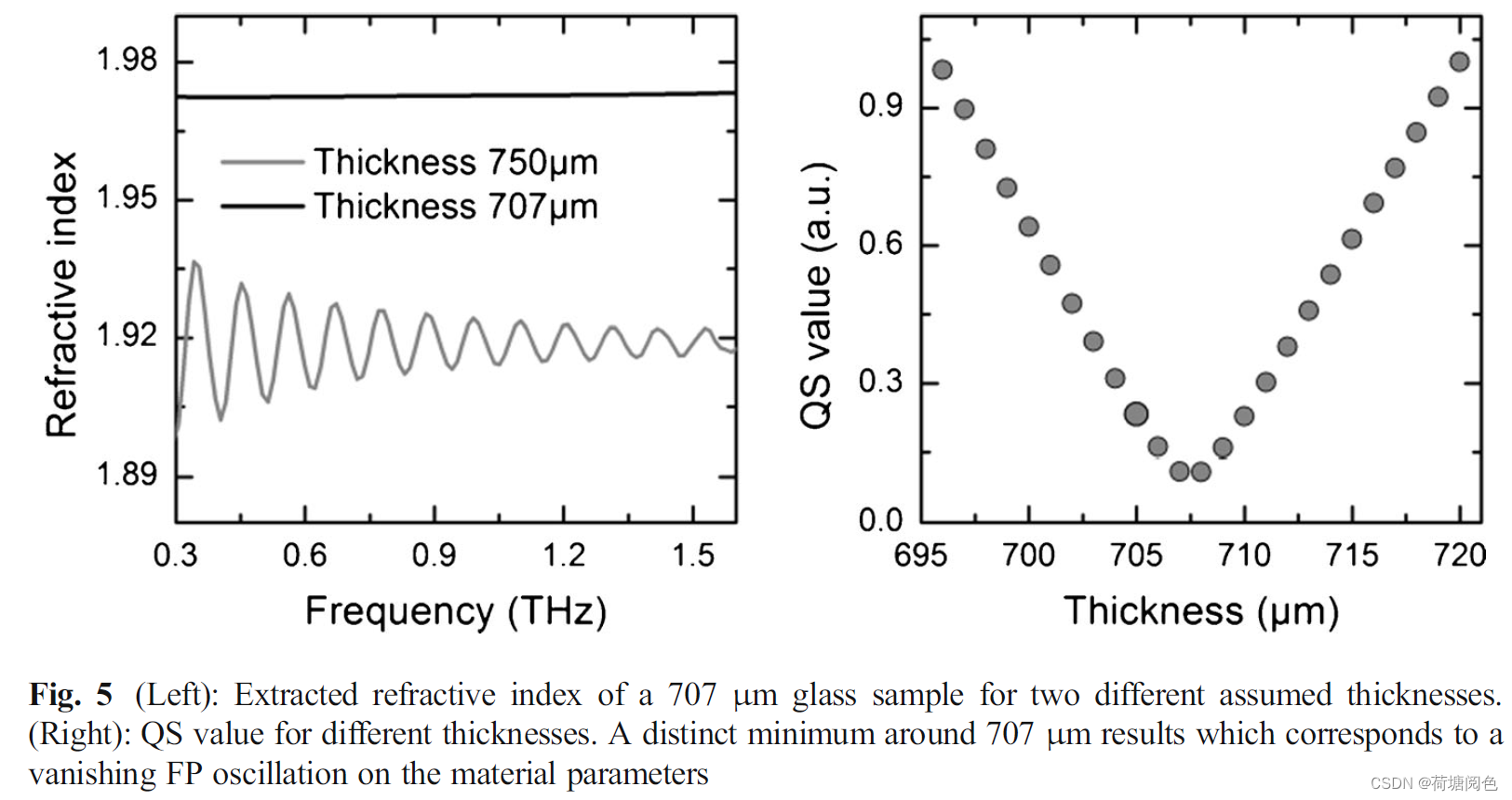

• 通过比较不同厚度值下的QS值，可以确定样品的真实厚度，因为正确的厚度会使FP振荡消失，导致QS值的最小值。

(6)准确性和限制：

• 提取的参数准确性受到测量的信噪比（SNR）的限制，这决定了光谱仪的带宽。
• 通过分析理论传输函数对理想厚度L的微小变化（δL）的影响，可以确定厚度确定的最大准确性。
• 提取的材料参数的准确性还受到系统噪声的限制。可以通过误差传播模型来量化传输函数的置信区间。

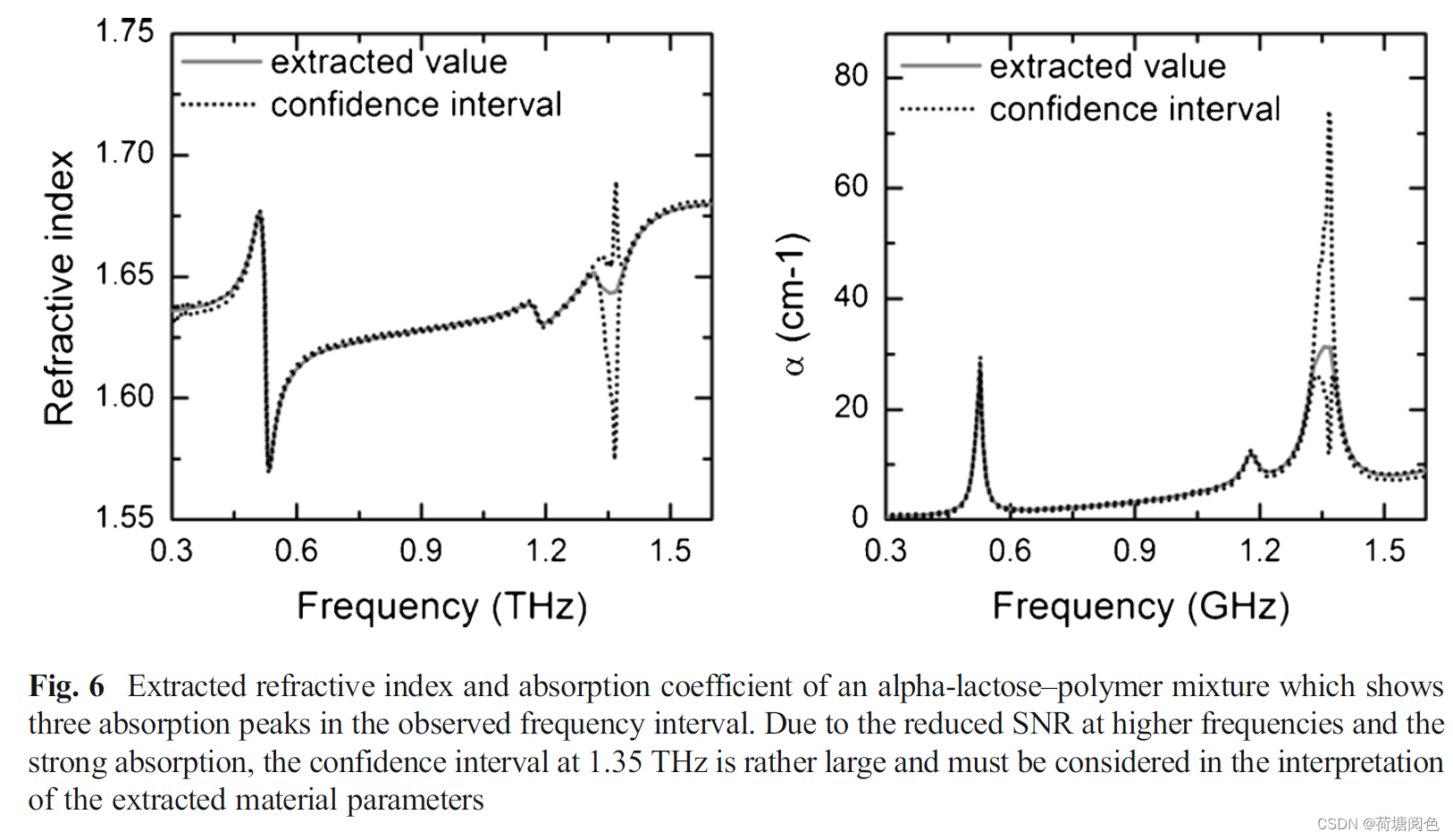

(7)置信区间的考虑：

• 在解释提取的数据时，考虑置信区间是必要的，因为提取过程可能会由于系统的有限动态范围而产生伪像。

  • 总结来说，提取算法部分详细描述了如何从THz TDS测量中提取材料的复杂折射率和消光系数，以及如何通过优化过程和QS方法来确定样品的厚度。这个过程需要仔细处理FP振荡，并考虑测量的信噪比和系统噪声，以确保提取参数的准确性。​​​​​​​

    5.结论：

  • 文章讨论了THz TDS测量中材料参数提取的基本原理，并提供了一般提取算法的简要指南。
  • 强调了在解释提取数据时考虑置信区间的重要性，因为提取过程可能会由于系统的有限动态范围而产生伪像。
