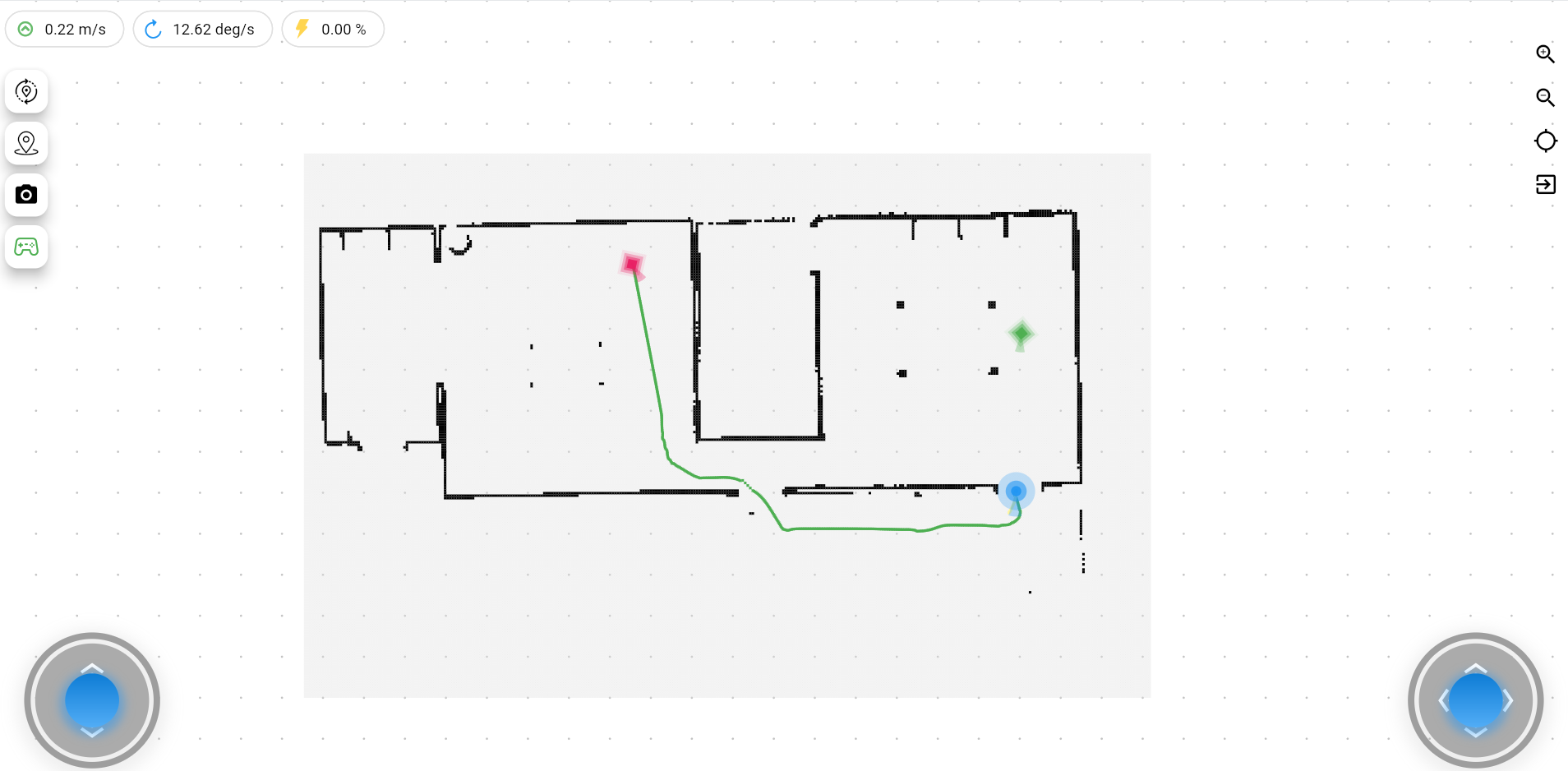

Web页面显示ROS地图和定位的技术方案

在Web页面上显示ROS地图和机器人定位信息有多种技术方案，下面我将详细介绍几种主流的技术实现方式，包括技术栈选择、实现步骤和优缺点分析。

1. 基于roslibjs + WebSocket的方案

技术组成

• roslibjs：ROS官方提供的JavaScript库，用于在浏览器中与ROS通信
• rosbridge_suite：ROS包，提供WebSocket接口
• Three.js/Leaflet：前端可视化库

实现步骤

1. 搭建ROS通信桥梁：

   • 在ROS系统中安装并运行rosbridge_server：roslaunch rosbridge_server rosbridge_websocket.launch
   • 该服务会在9090端口提供WebSocket接口

2. Web前端开发：

   <script src="https://static.robotwebtools.org/roslibjs/current/roslib.min.js"></script>
   <script>
     // 连接ROS
     const ros = new ROSLIB.Ros({ url: 'ws://localhost:9090' });

     // 订阅地图话题
     const mapTopic = new ROSLIB.Topic({
       ros: ros,
       name: '/map',
       messageType: 'nav_msgs/OccupancyGrid'
     });

     // 订阅定位话题
     const poseTopic = new ROSLIB.Topic({
       ros: ros,
       name: '/amcl_pose',
       messageType: 'geometry_msgs/PoseWithCovarianceStamped'
     });

     mapTopic.subscribe((message) => {
       // 处理地图数据并渲染
       renderMap(message);
     });

     poseTopic.subscribe((message) => {
       // 更新机器人位置
       updateRobotPosition(message);
     });
   </script>


3. 地图渲染：

   • 使用Canvas或WebGL渲染地图数据
   • 将OccupancyGrid数据转换为图像格式显示

4. 定位信息显示：

   • 在地图上叠加机器人位置标记
   • 可添加方向指示器和置信度椭圆

优点

• 官方支持，文档齐全
• 实时性好，延迟低
• 支持多种ROS消息类型

缺点

• 需要额外运行rosbridge_server
• 对复杂地图渲染性能有限

2. 基于rosnodejs + 自定义API的方案

技术组成

• rosnodejs：Node.js的ROS客户端库
• Express.js：Web服务器框架
• Socket.IO：实时数据传输

实现步骤

1. 创建ROS节点服务：

   const rosnodejs = require('rosnodejs');
   const express = require('express');
   const app = express();

   rosnodejs.initNode('/web_interface').then(() => {
     const nh = rosnodejs.nh;
     // 订阅地图话题
     const mapSub = nh.subscribe('/map', 'nav_msgs/OccupancyGrid', (msg) => {
       // 处理地图数据
     });

     // 订阅定位话题
     const poseSub = nh.subscribe('/amcl_pose', 'geometry_msgs/PoseWithCovarianceStamped', (msg) => {
       // 处理定位数据
     });
   });


2. 创建Web服务接口：

   app.get('/map', (req, res) => {
     // 返回地图数据
   });

   app.listen(3000, () => {
     console.log('Web server running on port 3000');
   });


3. 前端实现：

   • 通过AJAX或WebSocket获取数据
   • 使用D3.js或Leaflet进行可视化

优点

• 灵活性高，可定制数据处理逻辑
• 适合复杂业务场景
• 可以利用Node.js丰富的生态系统

缺点

• 开发复杂度较高
• 需要维护额外的服务层

3. 基于React + ROS的现代前端方案

技术组成

• React：前端框架
• react-ros：React的ROS集成库
• react-leaflet：地图可视化组件

实现步骤

1. 创建React应用：

   npx create-react-app ros-web-visualization
   cd ros-web-visualization
   npm install ros react-ros react-leaflet leaflet


2. 创建ROS连接组件：

   import { ROS } from 'ros';
   import { MapContainer, TileLayer, Marker, Popup } from 'react-leaflet';

   function RosMap() {
     const [mapData, setMapData] = useState(null);
     const [robotPose, setRobotPose] = useState(null);

     useEffect(() => {
       const ros = new ROS({
         url: 'ws://localhost:9090'
       });

       ros.on('connection', () => {
         ros.subscribe('/map', 'nav_msgs/OccupancyGrid', (msg) => {
           setMapData(processMapData(msg));
         });

         ros.subscribe('/amcl_pose', 'geometry_msgs/PoseWithCovarianceStamped', (msg) => {
           setRobotPose(msg.pose.pose);
         });
       });

       return () => ros.close();
     }, []);

     return (
       <MapContainer center={[51.505, -0.09]} zoom={13}>
         <TileLayer url="https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png" />
         {robotPose && (
           <Marker position={[robotPose.position.y, robotPose.position.x]}>
             <Popup>Robot Position</Popup>
           </Marker>
         )}
       </MapContainer>
     );
   }


3. 地图数据处理：

   • 将OccupancyGrid转换为适合Leaflet的格式
   • 可能需要使用Canvas叠加层显示地图

优点

• 现代化前端开发体验
• 组件化，易于维护和扩展
• 良好的性能和用户体验

缺点

• 学习曲线较陡
• 需要熟悉React生态系统

4. 基于WebGL的高性能渲染方案

技术组成

• Three.js：3D渲染库
• ros3djs：ROS的3D可视化库

实现步骤

1. 设置3D场景：

   const scene = new THREE.Scene();
   const camera = new THREE.PerspectiveCamera(75, window.innerWidth/window.innerHeight, 0.1, 1000);
   const renderer = new THREE.WebGLRenderer();
   renderer.setSize(window.innerWidth, window.innerHeight);
   document.body.appendChild(renderer.domElement);


2. 集成ROS3D：

   const viewer = new ROS3D.Viewer({
     divID: 'map',
     width: 800,
     height: 600,
     antialias: true
   });

   const gridClient = new ROS3D.OccupancyGridClient({
     ros: ros,
     rootObject: viewer.scene,
     topic: '/map',
     continuous: true
   });

   const robot = new ROS3D.RobotModel({
     ros: ros,
     tfClient: tfClient,
     rootObject: viewer.scene
   });


3. 动画循环：

   function animate() {
     requestAnimationFrame(animate);
     renderer.render(scene, camera);
   }
   animate();


优点

• 高性能，适合复杂3D场景
• 支持3D地图和机器人模型
• 流畅的交互体验

缺点

• 开发复杂度高
• 对设备性能要求较高

5. 基于云服务的集成方案

技术组成

• 腾讯云/阿里云：云服务器和存储
• ROS-Industrial：工业ROS扩展
• Web可视化工具：如Grafana、Kibana

实现步骤

1. 云端部署ROS核心：

   • 在云服务器上运行ROS主节点
   • 使用VPN或专线连接机器人

2. 数据存储：

   # 保存地图到云存储
   rosrun map_server map_saver -f map
   scp map.pgm user@cloud-server:/path/to/maps/


3. Web服务：

   • 提供REST API访问地图和定位数据
   • 使用云数据库存储历史轨迹

4. 可视化仪表盘：

   • 集成Grafana显示机器人状态
   • 使用地图插件显示实时位置

优点

• 可扩展性强
• 支持多机器人系统
• 便于远程监控和管理

缺点

• 依赖云服务
• 可能有网络延迟问题

技术选型建议

1. 简单项目：roslibjs + Canvas方案，快速实现基本功能
2. 复杂交互：React + ROS方案，提供更好的用户体验
3. 3D需求：Three.js + ros3djs方案，适合需要3D展示的场景
4. 企业级应用：云服务集成方案，支持大规模部署

性能优化技巧

1. 数据压缩：对地图数据进行压缩传输
2. 增量更新：只传输地图变化部分
3. 缓存策略：缓存静态地图数据
4. Web Workers：使用多线程处理复杂计算

安全考虑

1. 认证授权：为WebSocket连接添加认证
2. 数据加密：敏感数据加密传输
3. 访问控制：限制访问IP范围
4. HTTPS：确保通信安全

以上方案可以根据具体项目需求进行组合和调整，每种方案都有其适用场景和优缺点。对于大多数ROS Web可视化需求，基于roslibjs的方案是最直接和成熟的选择。
