如何使用 Sketchup 制作三维地形

制作三维地形的软件有很多，虽然 ArcGIS Pro 和 Global Mapper 等 GIS 软件也可以制作，但是在一些细节上还是比不过传统建模软件。

这里为你介绍一下如何使用 Sketchup 制作三维地形，希望能对你有所帮助。

Global Mapper 生成等高线

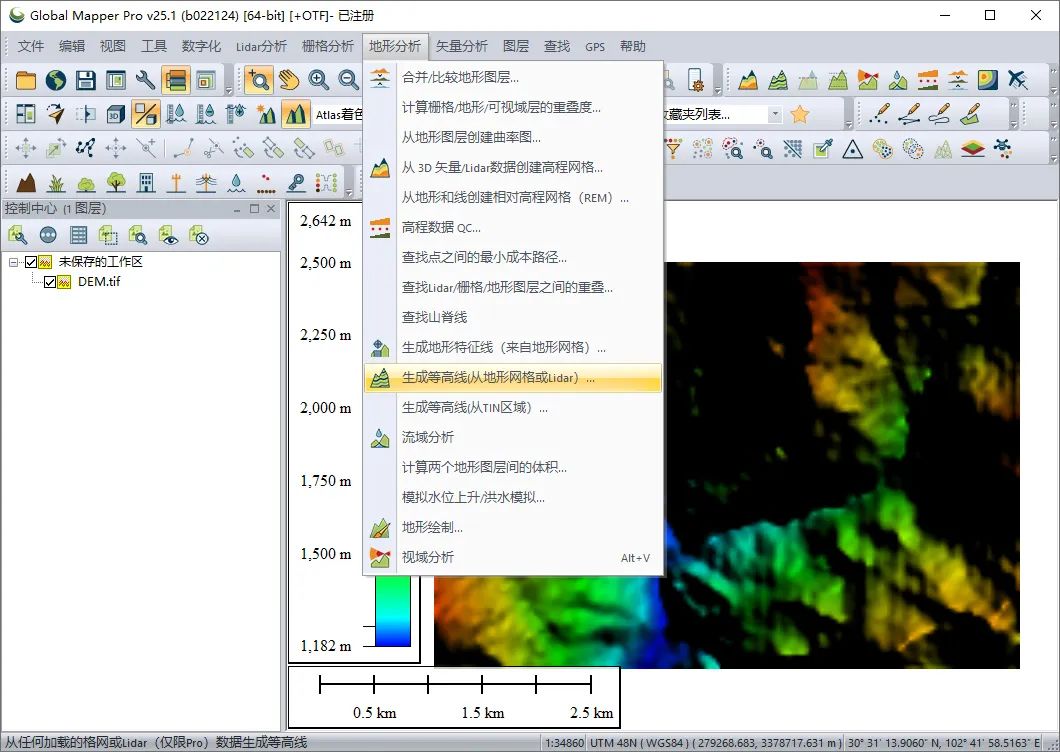

将 DEM 数据加载到 Global Mapper 内，点击“地形分析\生成等高线（从地形网格或Lidar）”，如下图所示。

生成等高线

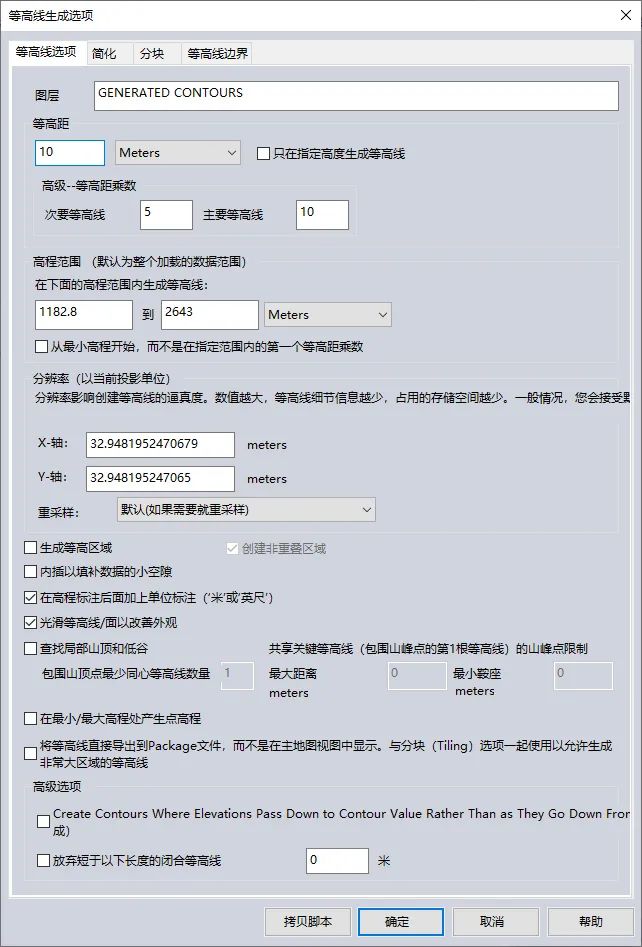

在显示的等高线生成选项对话框内，设置等高距为 10 Meters，如下图所示。

生成等高线设置

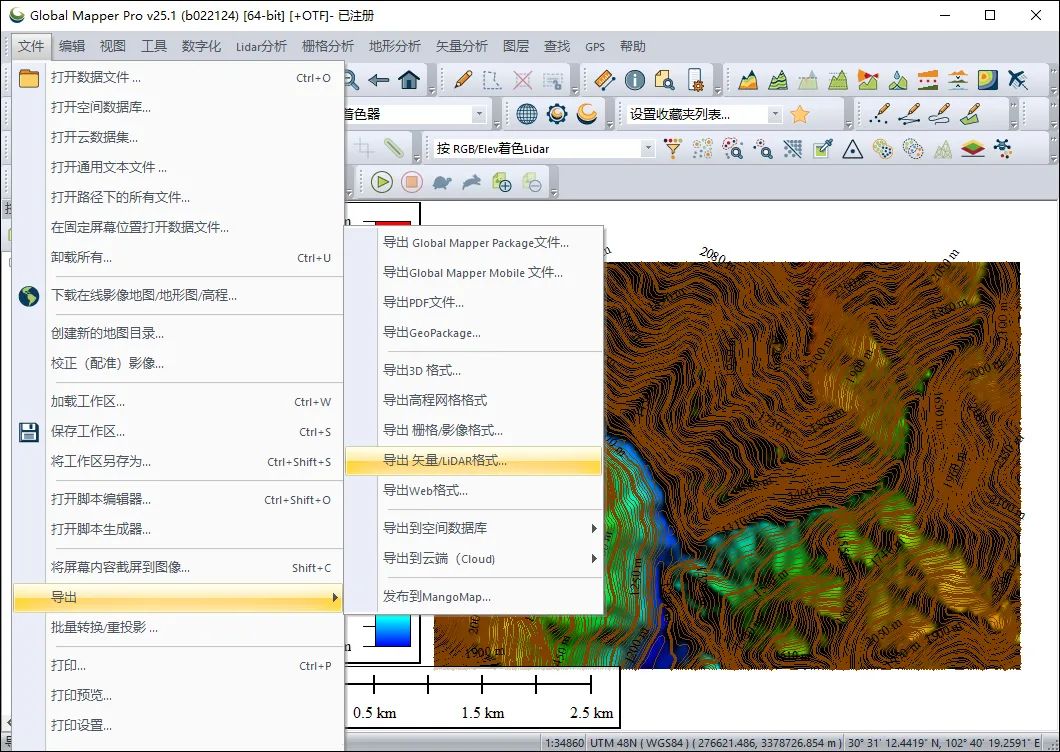

点击确定完成等高线的生成，在菜单栏上点击“文件\导出\导出矢量/LiDAR 格式”，如下图所示。

导出矢量

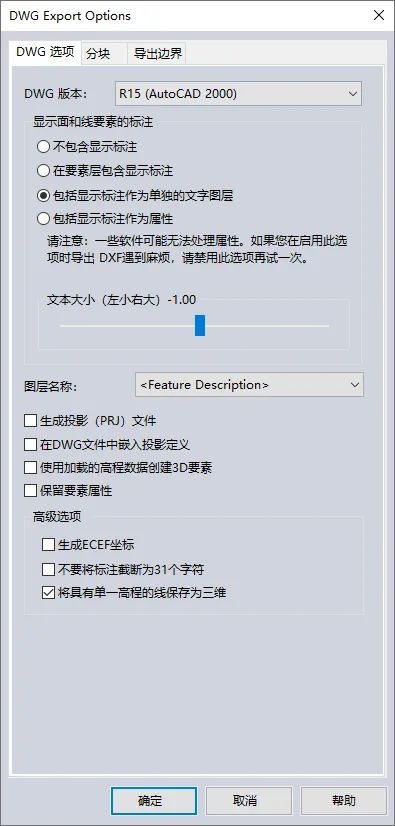

导出格式选择 DWG，导出设置如下图所示。

导出设置

到此完成了数据的准备，接下来使用 Sketchup 制作三维地形。

Sketchup 制作三维地形

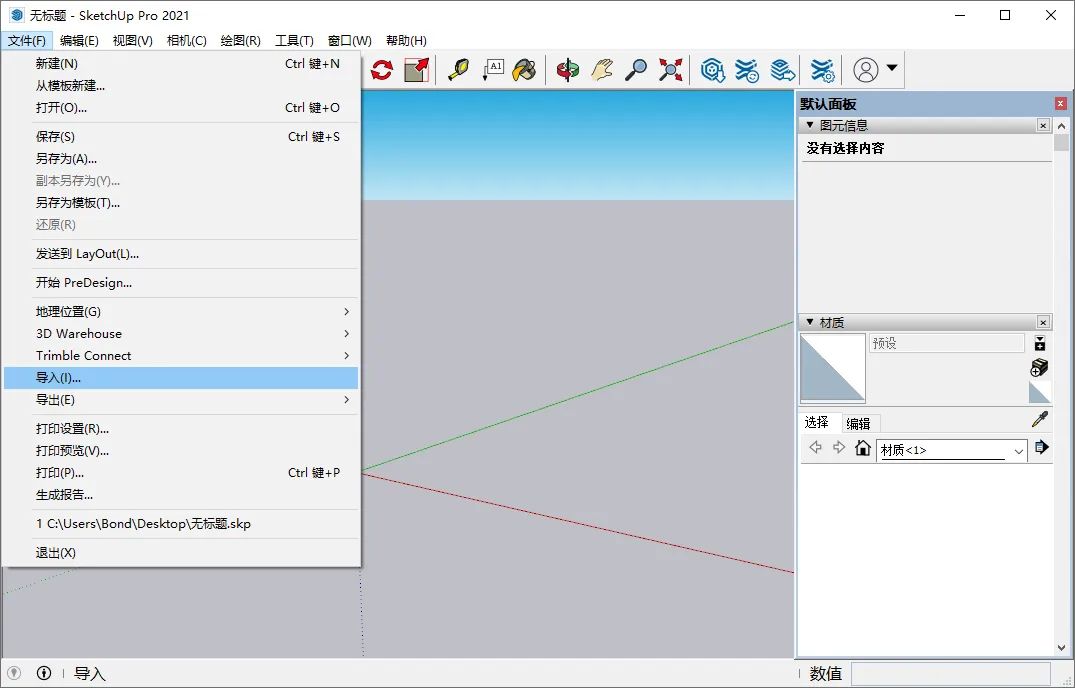

打开 Sketchup，在菜单栏上点击“文件\导入”，将生成的 DWG 格式的等高线数据导入，如下图所示。

导入等高线

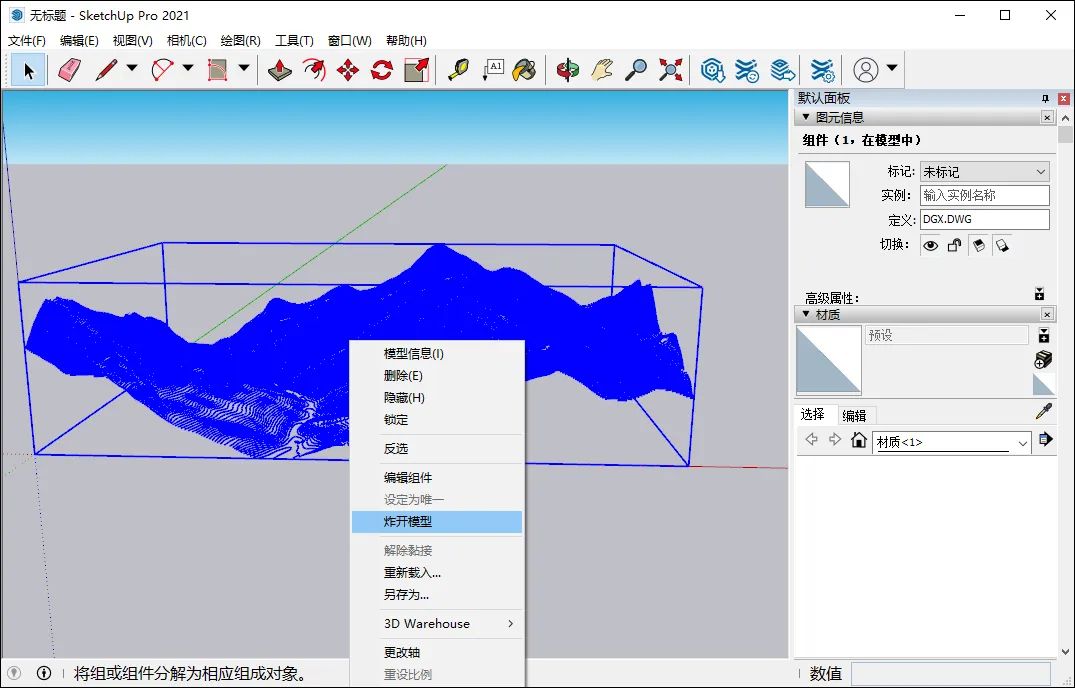

导入后点击一下将其选中，点击右键，选择炸开模型，如下图所示。

炸开模型

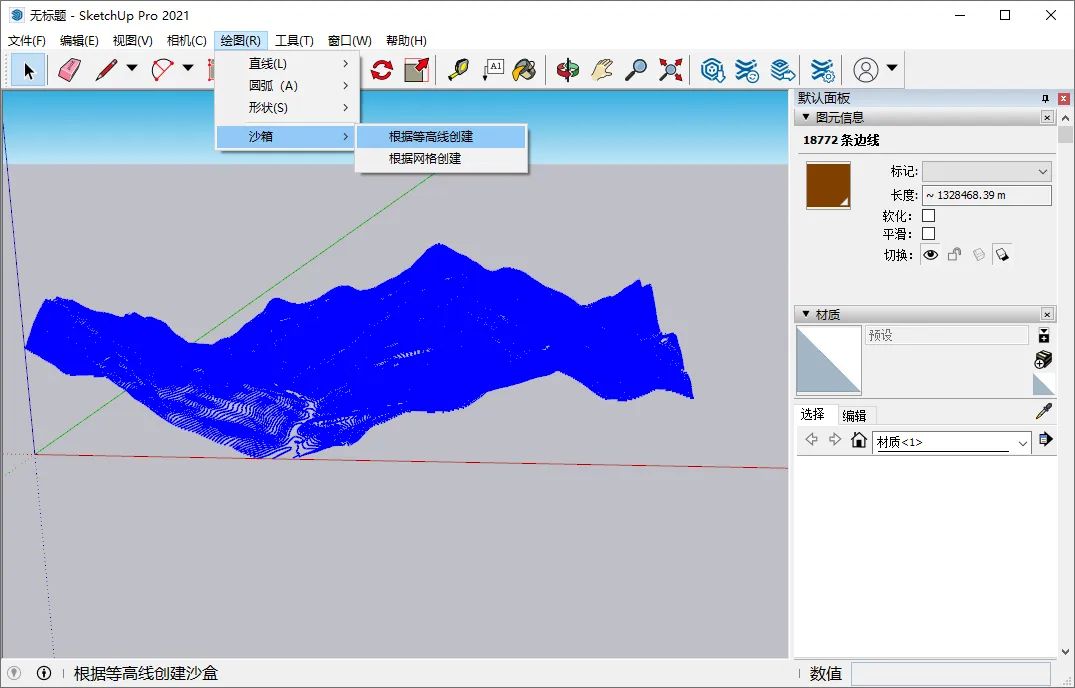

在菜单栏上点击“绘图\沙箱\根据等高线创建”，如下图所示。

创建地形

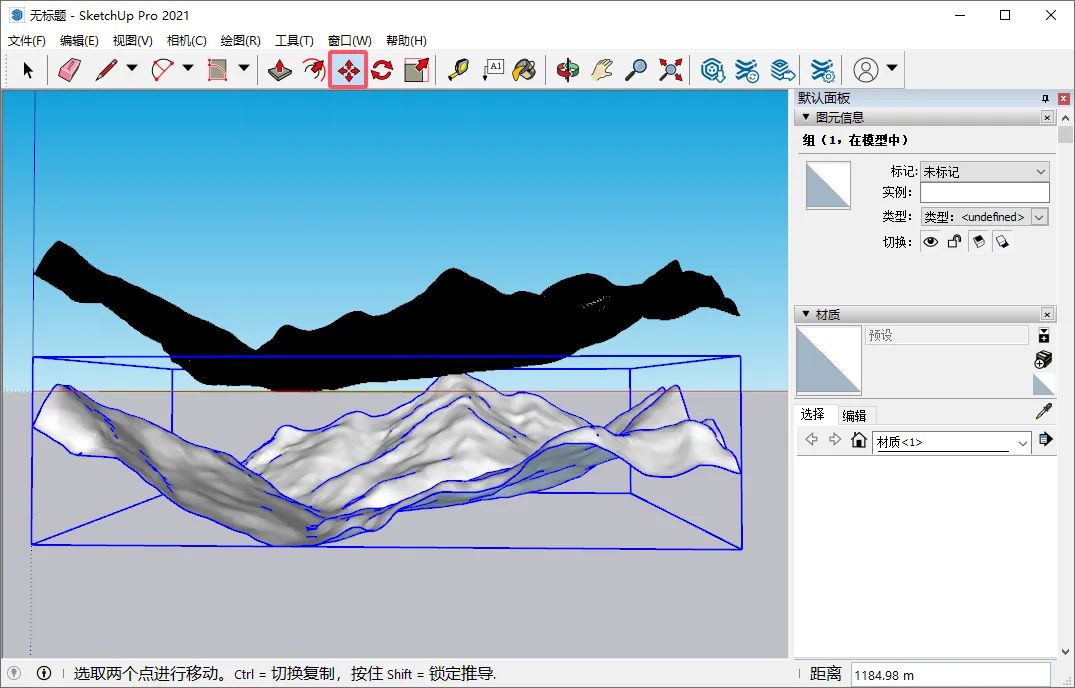

生成的地形图上发现还有等高线，可以点击一下生成的地形，将地形选中，点击菜单栏上的移动工具，将地形移动到下面。

移动地形

将上面的等高线选中后按 Delete 键删除，最后制作的地形如下图所示。

制作的地形

到此就完成了三维地形的制作，建议不要使用太密集的等高线，不然会导致生成地形的时间很长，软件也会卡顿。

写在最后

本文为你分享了如何使用 Sketchup 制作三维地形，主要包括了 Global Mapper 生成等高线和 Sketchup 制作三维地形等步骤。
