Solidworks创建零件系列表

SOLIDWORKS配置功能，可以为在单一的文件中对零件或者装配体生成多个设计变化。但是单一的使用SOLIDWORKS配置功能是比较繁琐的，比如遇到大量的标准件生成配置时，按照普通设置配置的方法需要耗费大量的时间和精力。那么这时候，你就可以采用系列零件设计表的设计方法来生成配置文件。在使用这个方法之前，你需要在你的电脑上安装Microsoft Excel，这样的话，你才能通过Excel来将数据导入到文件配置中去。（使用WPS也可以实现，但偶尔出现不可预见错误或卡死）

本文以创建国家标准件“GB/T 70.1-2008 内六角圆柱头螺钉”为例，创建系列设计表，可包含标准件的不同规格和不同材料；

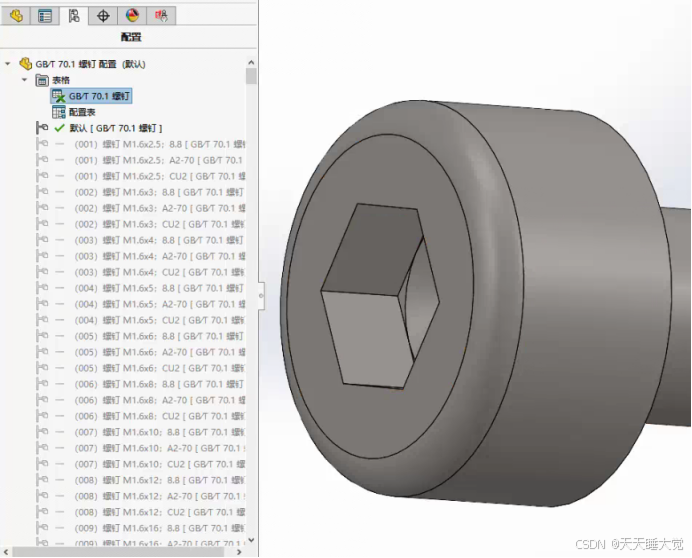

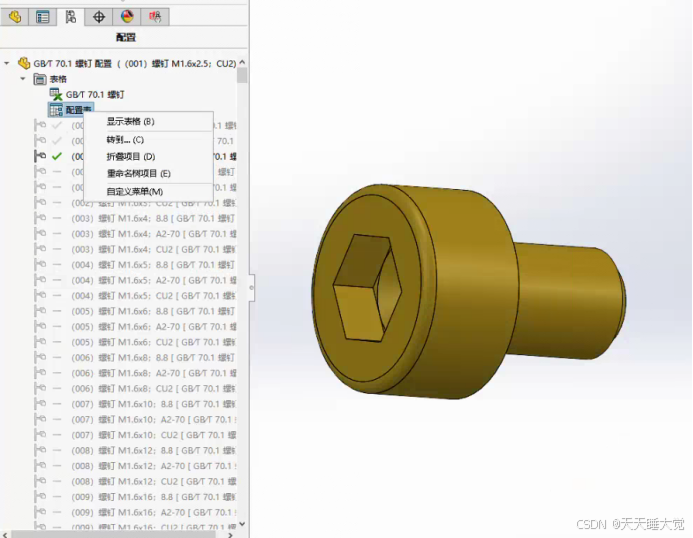

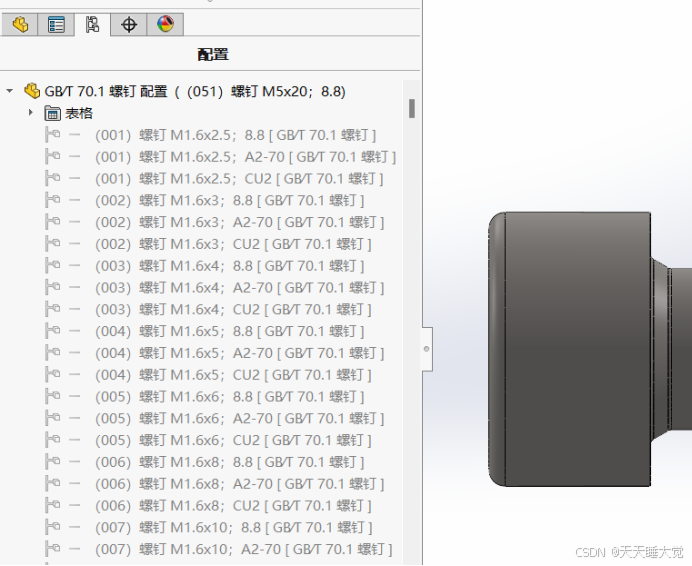

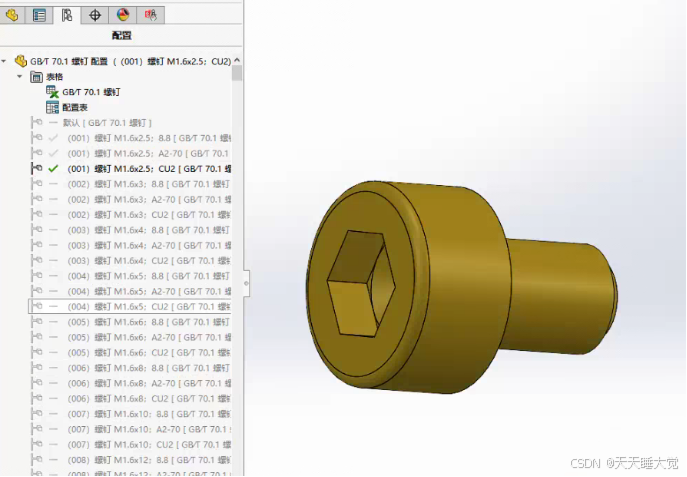

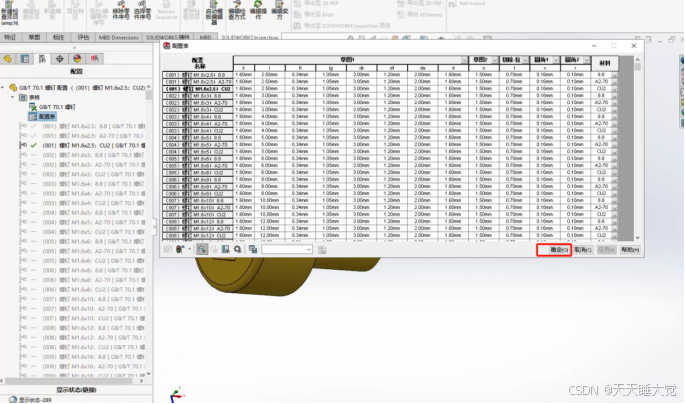

其结果如下图所示：
示意图

1. 预先绘制一个基础零件，零件名称为“GB∕T 70.1 螺钉”：
基础零件以“GB/T 70.1-2008 内六角圆柱头螺钉”中M3x10为基础

图1：内六角圆柱头螺钉的型式与尺寸

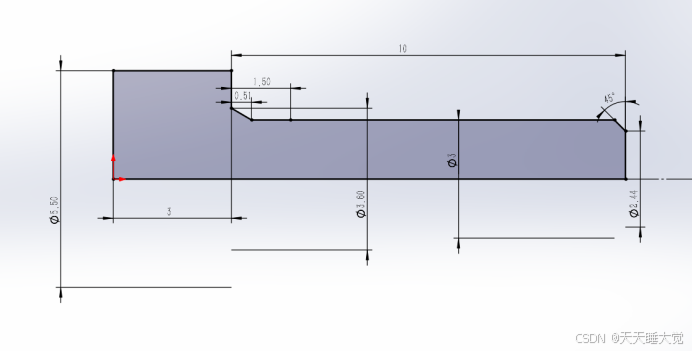

图2： solidworks草图

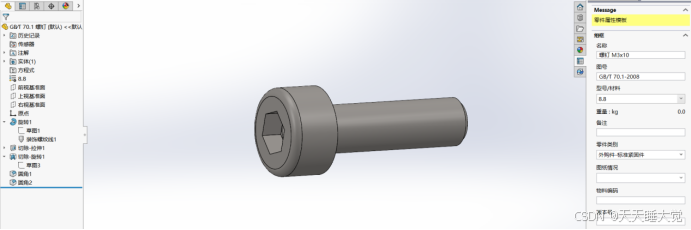

图3：零件图

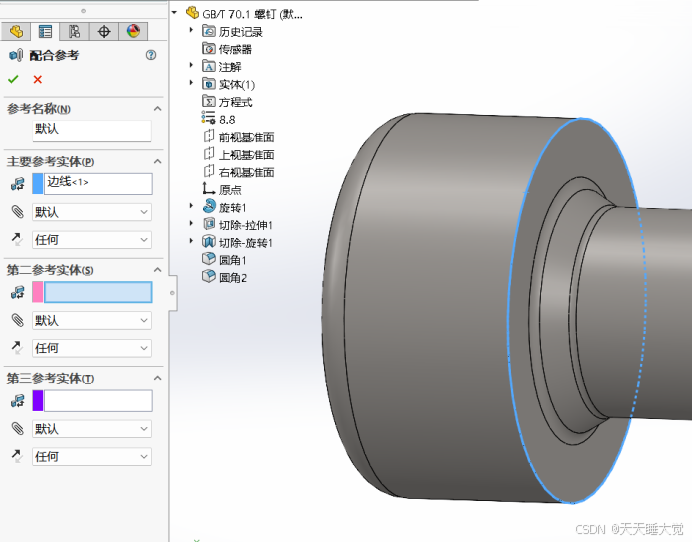

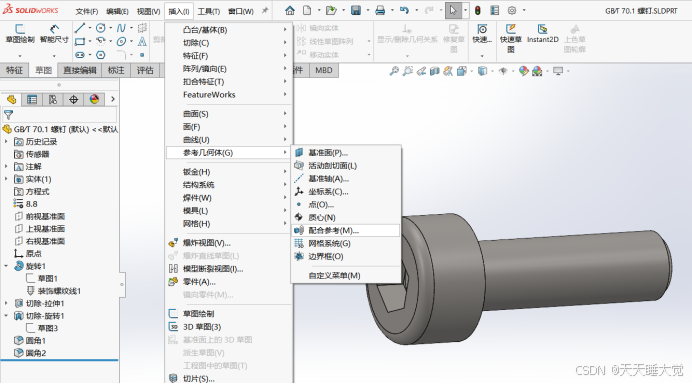

2. 插入—参考几何体—配合参考，选择图中的边线，其余保持默认；此步骤是为了在装配体中插入此零件，零件能与孔洞或垫片自动对中、贴合，去除此步骤并不影响零件的设计；

图4

图5

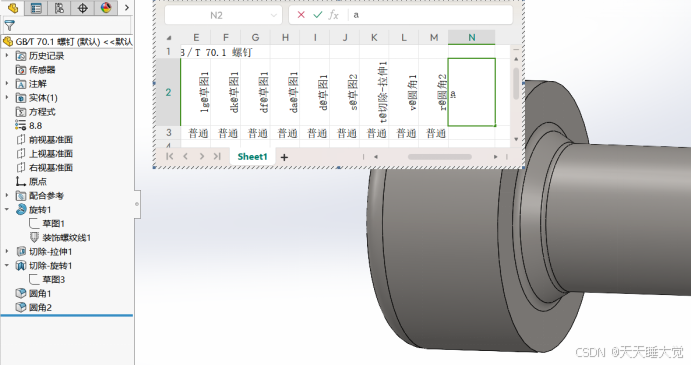

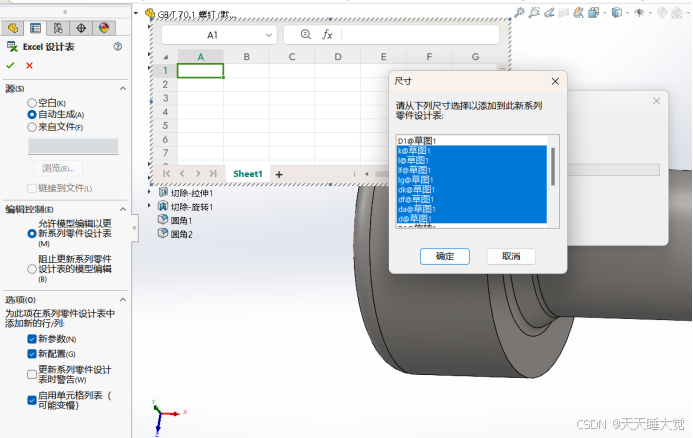

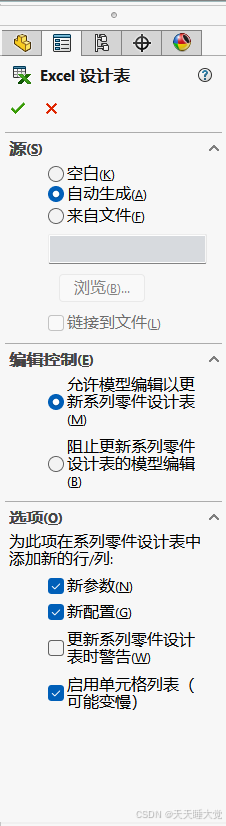

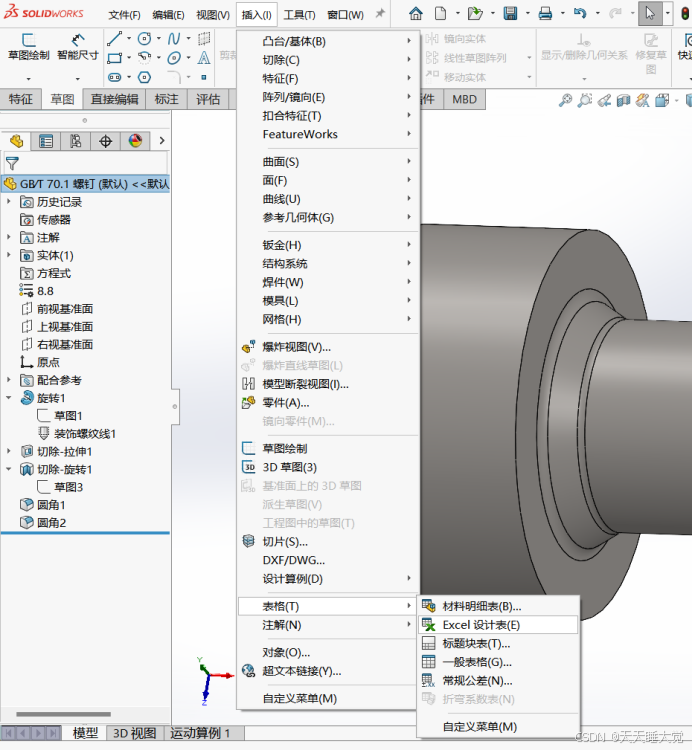

3. 插入—表格—Excel设计表，选择自动生成，把后续需要改变的相关尺寸全部选中，点击确定；

图6

图7

图8

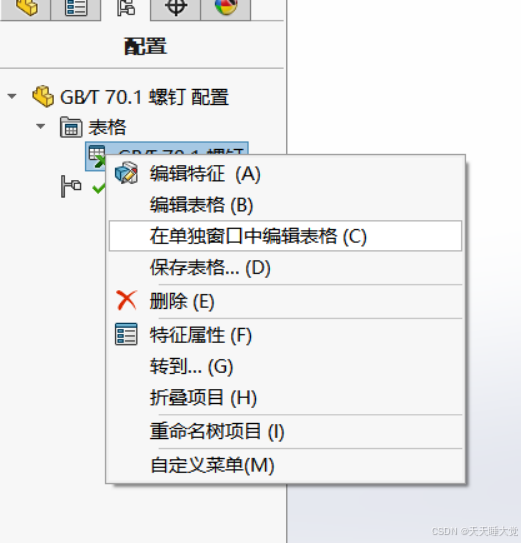

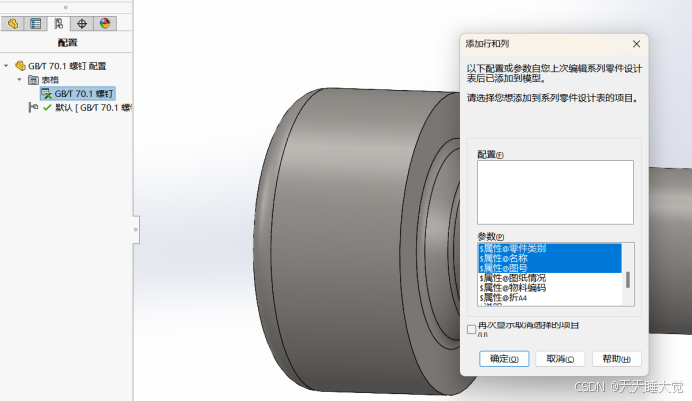

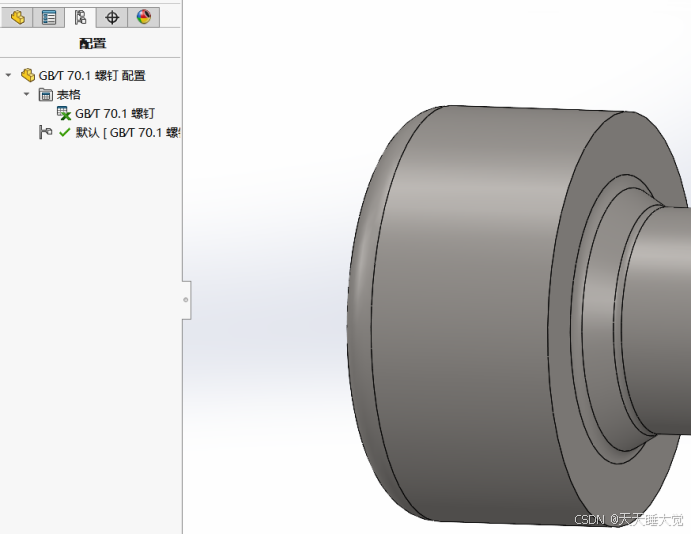

4. 点击零件空白区域，退出设计表编辑模式，在ConfigurationManager配置栏下，更改设计表名称为“GB∕T 70.1 螺钉”，右键点击“GB∕T 70.1 螺钉”，选择“在单独窗口中编辑表格”，选择后续需要更改的零件属性并确定，如果零件属性没有显示出来，则在零件属性栏手动输入部分零件属性，重新打开设计表进入便可以；

图9

图10

图11

图12

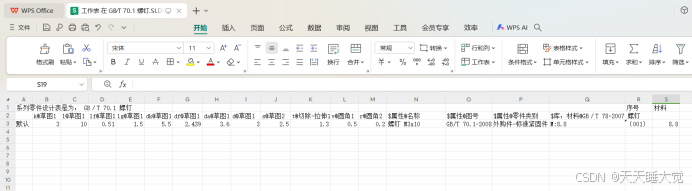

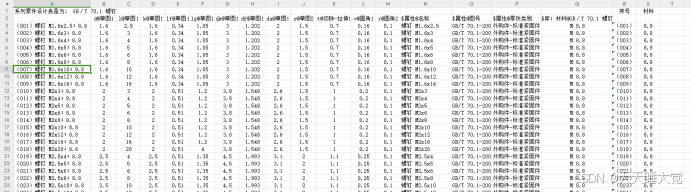

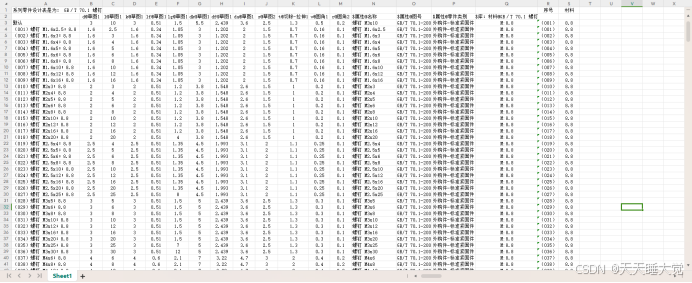

5. 更改Excel表格式，在Excel表中插入新的属性列“$库：材料@GB∕T 78-2007 螺钉”和相应的辅助列，此处应注意添加的位置，不能搞错；
图13

图13

图14

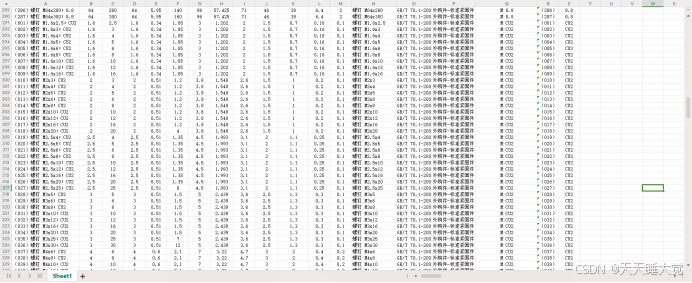

6. 在设计表中添加零件的不同材料属性，需要通过索引材质库中的材料名称，属性参数的格式为:

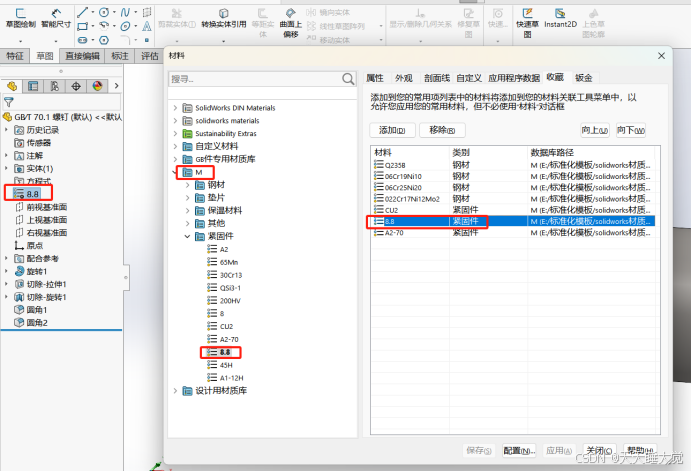

“$库：材料@+零件名称”，本次设计的零件名称更改为了“GB∕T 70.1 螺钉”，其属性格式便为“$库：材料@GB∕T 70.1 螺钉”（注意是英文输入法下的符号），下面的零件参数便是“材质库:材料名称”，特别注意，做设计表前，需要将选中的几个材料名称添加到收藏，这样方便索引；我的材质库名称为“M”，需要设定的材料名称为“8.8”，这样材质参数便为“M:8.8”
图15
