教程内容

  • 如何生成不同尺寸参数配置的零部件，并且可以一键切换不同尺寸的类似零部件

作用

  • 方便批量生产类似形状，但是尺寸不相同的零部件

使用方法

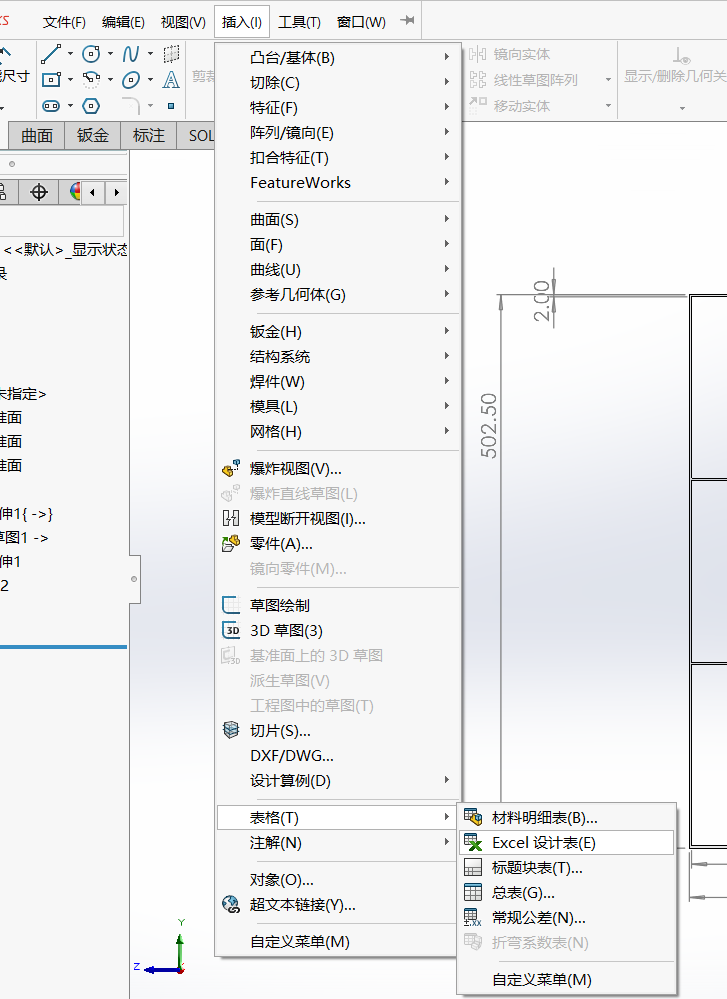

  1. 插入EXCEL设计表file

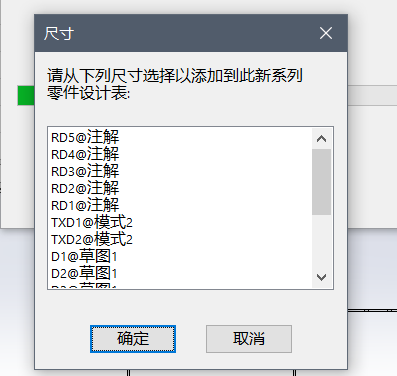

  2. 将需要的尺寸添加到表格中

file

  1. 在表格中输入不同的尺寸参数后电机表格外空白处进行保存file

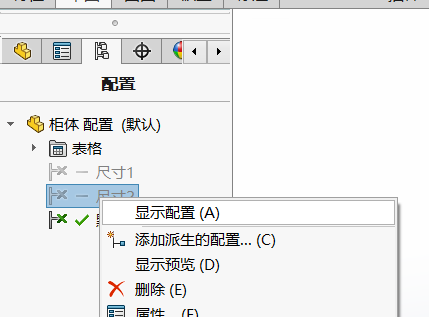

  2. 在此处点击“显示配置”就可以看到不同尺寸的零部件file

原创不易，点个赞或者点个关注支持原创作者吧！
