IC基础知识3-输入阻抗和输出阻抗

1. 计算方法

输入阻抗:通过在输入端加上一个电压源U,测试输入端的电流I,则输入阻抗Rin=U/I。输入阻抗越大越好,电阻越大,可以得到的分压越大,驱动能力越强。输入阻抗越大,相对应的电源内阻就会显得越小。
输出阻抗:又称为内阻,不接负载的情况下测得输出端的电压U/I。因此Ro越小越好,因为内阻越小,自身损耗也就越小,带负载能力就越强。

2. 计算举例

如图所示为阻容耦合共射放大电路,取β = 100,rbe = 1k

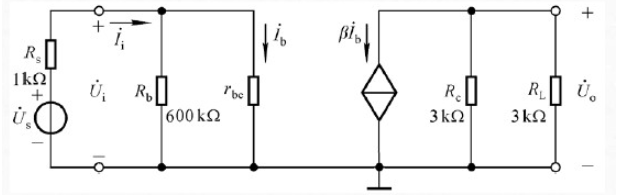

其交流等效模型:

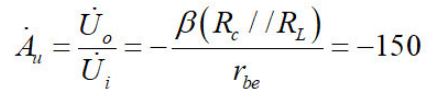

则电路放大倍数:

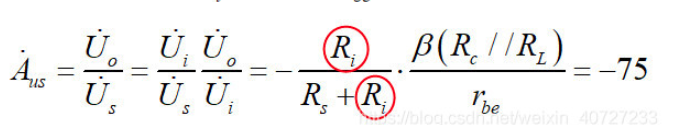

信号源放大倍数:


输入阻抗:Ri = Rb // rbe
输出阻抗:Ro = Rc

参考文献
https://blog.csdn.net/weixin_40727233/article/details/105308087

### 如何使用ADS测量电路的输入输出阻抗 #### 使用Harmonic Balance仿真器进行非线性元件输入阻抗测量 对于非线性元件,如二极管,在不同功率水平下表现出不同的输入阻抗特性。为了精确测量这些特性的变化,可以利用ADS中的Harmonic Balance (HB) 仿真工具来模拟并获取数据。 具体操作如下: - 构建待测电路模型,并设置好激励源; - 应用Harmonic Balance求解方式配置仿真的频率范围以及步长等参数; - 添加Data Display窗口用于观察结果曲线图; - 利用内置函数计算得到所需的工作状态下的输入阻抗值[^1]。 ```matlab % 创建一个新的harmonic balance仿真项目 hb_sim = rfb.new('simulator', 'harmonicbalance'); % 设置工作频率其他必要条件 set(hb_sim, 'Frequency', value); % 运行仿真过程 run(hb_sim); ``` #### 测量一般情况下的输入/输出阻抗 当处理较为简单的线性电路时,可以直接通过定义端口的方式来进行输入或输出阻抗的测定。这通常涉及到创建一个包含被测试设备(DUT)在内的子网表文件(.dsn),并在其中指定相应的端口号作为接口连接点。 完成上述准备工作之后,便可以在ADS环境中执行AC Analysis或者DC Operating Point类型的分析任务,从而获得目标位置处的实际阻抗数值[^2]。 ```plaintext * 定义两个端口分别代表输入输出侧 Port 1; Port 2; * 描述具体的电路结构... Device D1 ... ; Resistor R1 ... ; * 执行交流扫描以确定各频点上的阻抗特征 .ac dec 5 1Meg 1Ghz ``` #### 处理特殊系统阻抗的情况 考虑到实际应用场景中可能存在不同于默认设定(通常是50Ω)的标准环境,比如广播通信里的75Ω或者是高速数字链路里常见的45~85Ω不等的情形。此时就需要调整仪器仪表本身的匹配网络或是采用额外的转换装置使得整个系统的总反射系数最小化,进而保证所采集到的数据准确性不受影响[^3]。
