油纸绝缘系统绝缘配合图例

油纸绝缘系统的绝缘配合图例主要涉及变压器油纸绝缘的几何结构、介质特性及其在不同条件下的电场分布和空间电荷行为。以下是基于我搜索到的资料对油纸绝缘系统绝缘配合图例的详细分析：

1. 几何结构与参数
   油纸绝缘系统通常采用XY模型来描述其几何结构，其中X表示挡板在油通道内纸筒总有效厚度的比例，Y表示间隔器总有效宽度与间隔器周长的比例。根据文献，X值通常在0.2至0.5之间，Y值在0.1至0.3之间。这种几何模型可以简化复杂的变压器主绝缘结构，便于分析和设计。

2. 介质特性与参数
   油纸绝缘系统的介电特性由油隙和油浸纸板的介电参数决定。研究表明，油隙和油浸纸板的复相对介电常数可以通过实验测量获得，并用于低频激励下的介电响应分析。此外，油纸绝缘的水分含量对介电特性有显著影响，水分迁移和平衡过程会影响局部放电特性和绝缘性能。





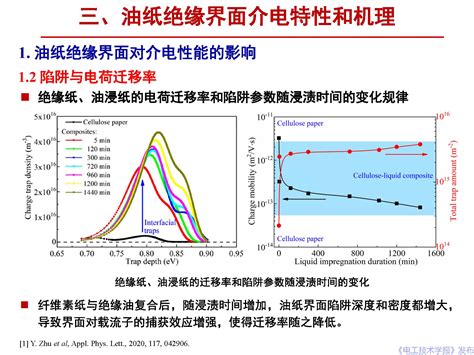

   西安交通大学李盛涛教授：电介质界面介电现象和机理 - 电气技术杂志社

3. 电场分布与空间电荷行为
   在多层油纸绝缘体系中，空间电荷的积聚规律对电场分布有重要影响。研究表明，空间电荷的动态迁移特性可以通过改进的电声脉冲测试系统进行测量，并结合COMSOL软件进行仿真。例如，文献指出，空间电荷的加入会显著改变电场分布，导致局部放电特性的变化。

4. 局部放电与击穿特性
   油纸绝缘的局部放电行为与其介电特性和空间电荷行为密切相关。研究表明，不同油/纸介电常数配比直接影响流注的发展和放电特性。此外，水分含量和温度等因素也会显著影响局部放电行为。

5. 仿真与实验验证
   通过数值仿真和实验验证，可以进一步理解油纸绝缘系统的性能。例如，文献中提到，基于数值仿真方法的空间/界面电荷特性分析与实验结果吻合度高，误差小于1%。此外，文献通过扩展Debye模型分析了油纸绝缘的电场变化过程，验证了仿真结果的准确性。

6. 应用与优化
   油纸绝缘系统的优化设计需要综合考虑几何参数、介质特性和运行环境。例如，文献提出了一种基于XY模型的绝缘结构优化方法，通过调整X和Y值来改善绝缘性能。此外，文献讨论了纳米改性油纸复合绝缘材料的设计方案，以提升变压器等装备的可靠性。

油纸绝缘系统的绝缘配合图例应包括以下内容：

• 几何结构（如XY模型）及其参数范围；
• 介质特性（如介电常数、水分含量）及其影响；
• 电场分布与空间电荷行为；
• 局部放电与击穿特性；
• 仿真与实验验证结果；
• 应用与优化建议。

这些内容可以通过图表形式直观展示，例如：

• 几何结构图：展示X和Y值的比例关系；
• 介电特性曲线图：展示复相对介电常数随频率的变化；
• 电场分布图：展示不同条件下的电场分布情况；
• 空间电荷积聚图：展示空间电荷动态迁移的过程；
• 局部放电特性图：展示不同油/纸配比下的放电特性。

通过这些图例，可以全面理解油纸绝缘系统的性能及其优化方向。
