材料的微观结构变化对介电特性的影响是一个复杂而多方面的研究领域,涉及晶体结构、晶粒尺寸、孔隙率、缺陷、掺杂等因素。以下从多个角度详细分析这些微观结构变化如何影响材料的介电特性:
-
晶粒尺寸的影响

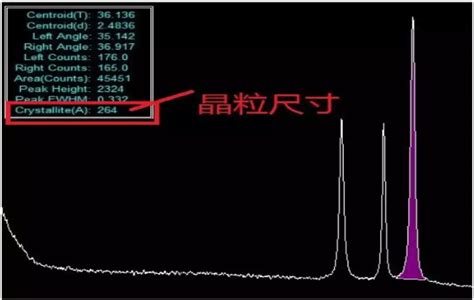

晶粒尺寸是影响介电特性的重要微观结构参数之一。研究表明,随着晶粒尺寸的增大,材料的相对介电常数会增加,同时介电损耗也会降低。这是由于较大的晶粒尺寸减少了晶界数量,从而降低了晶界处的极化损耗。例如,在Bi0.5Na0.5TiO3-BaTiO3-SrTiO3三元固溶体中,随着烧结温度的升高,晶粒尺寸增大,导致相对介电常数增加。【干货】XRD数据处理:Scherrer公式计算晶粒尺寸 - 知乎
-
孔隙率的影响
材料的孔隙率直接影响其介电性能。高孔隙率会导致材料内部的电场分布不均匀,从而增加介电损耗。例如,在Si3N4/SiC复合材料中,随着SiC基体的填充量增加,孔隙结构逐渐被填充,介电性能显著增强。此外,孔隙率的变化还会影响材料的极化行为和能量存储密度。 -
缺陷和杂质的影响
材料中的缺陷(如晶格缺陷、杂质和空位)会显著降低介电常数。这是因为缺陷会导致电子或离子的局部运动受阻,从而抑制极化能力。例如,在BaTiO3陶瓷中,掺杂Mn后,表面形貌发生变化,介电常数和损耗显著提高。 -
掺杂的影响
掺杂是调控材料微观结构和介电性能的重要手段。例如,MgO单掺杂的BaTiO3陶瓷表现出优异的介电性能。此外,Zr替代BaTiO3中的Ba也能显著改变其转变温度和介电常数。掺杂不仅改变了材料的化学组成,还可能引入新的相变机制,从而优化介电性能。 -
温度和频率的影响

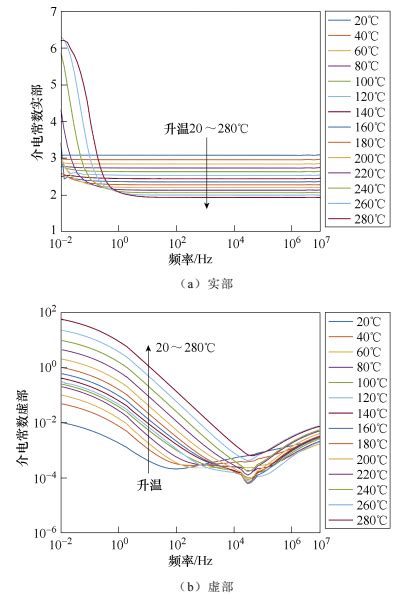

温度和频率是影响介电特性的外部因素,但它们与微观结构密切相关。温度升高通常会加剧极化过程,从而改变介电常数和损耗。在高频下,晶界活性增加,导致介电损耗增加。华电科研特稿… baijiahao.baidu.com
-
微观结构的均匀性
材料内部结构的均匀性对介电性能有重要影响。例如,晶粒尺寸分布不均会导致局部场强过高,从而降低击穿强度。此外,均匀的微观结构有助于减少能量损耗,提高介电性能。 -
复合材料的微观结构优化
复合材料通过引入不同维度的纳米材料(如碳纳米管、石墨烯等)来改善介电性能。例如,将BT和REB粒子引入PVDF基体中,可以通过表面改性提高其分散性和结合性,从而显著提升介电常数。 -
相变的影响
材料在特定温度下会发生相变,这种相变通常伴随着介电常数的变化。例如,在La0.67Li0.2Ti0.8O3中,晶体微观结构的变化直接影响其介电响应。
材料的微观结构变化通过影响晶粒尺寸、孔隙率、缺陷、掺杂、温度、频率等因素,显著改变了其介电特性。这些微观结构参数的优化是提高材料介电性能的关键途径。未来的研究可以进一步探索不同微观结构参数之间的相互作用机制,以实现更高效的介电材料设计
