【科研绘图】沐风老师3DMAX极小曲面建模教程

3DMAX极小曲面建模教程

3DMAX不是创建这类模型的最好工具，但是它可以做到。下面就给大家讲解在3DMAX中极小曲面（其中一种）的建模方法。

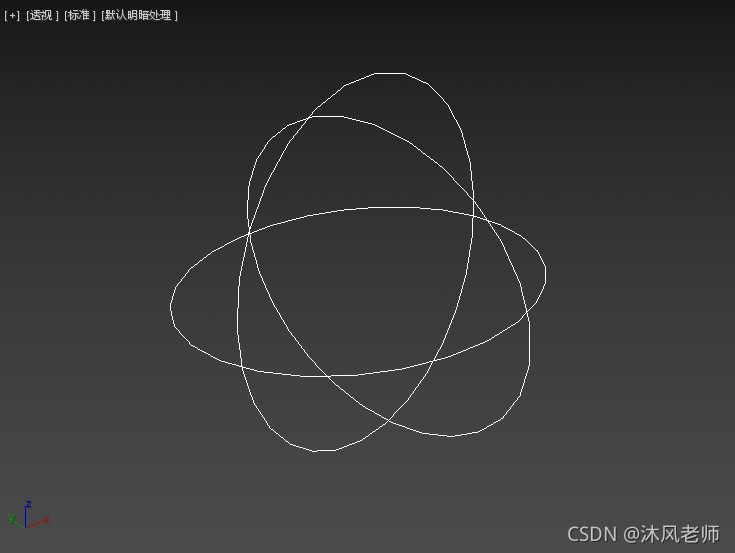

1.画3个同样形状大小且互相垂直的“椭圆”形。

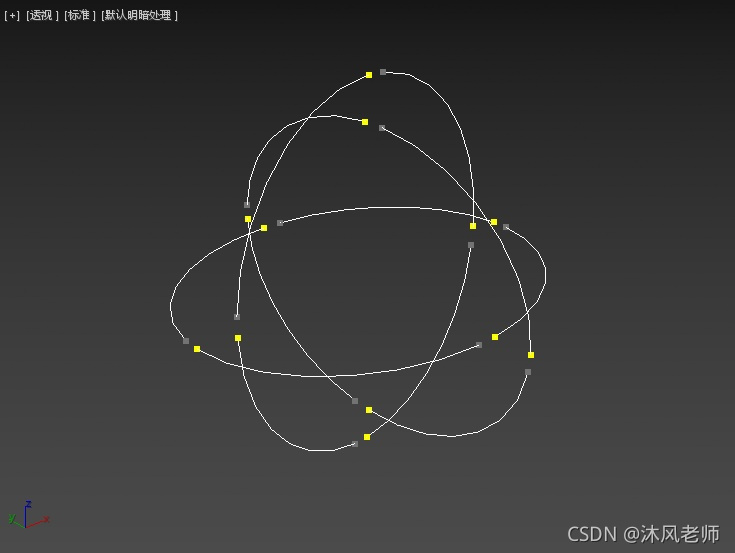

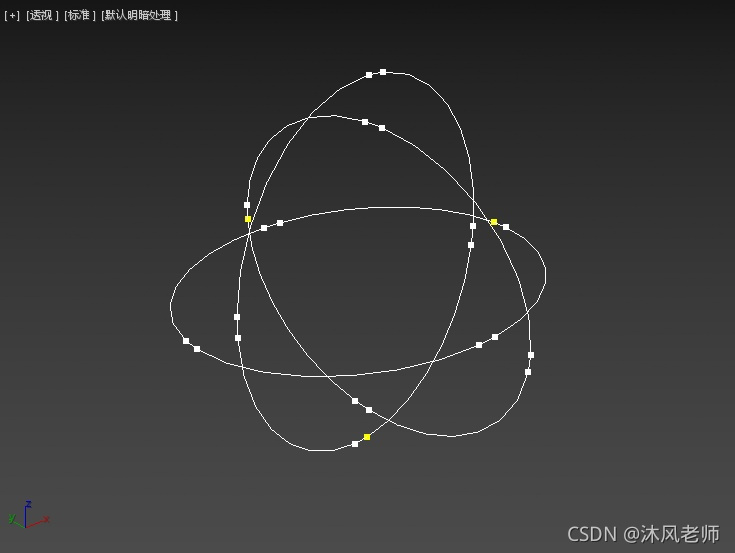

2.合并成一个图形，切换到“点”子物体，选择所有点切角。



3.切换到“线段”子物体，选择并删除上一步中新生成小线段。

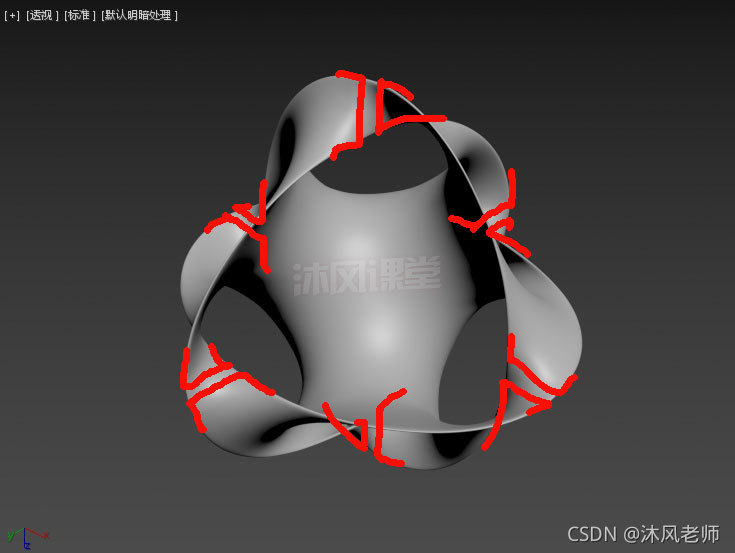

4.观察已有的模型，对应上面椭圆形断开的位置分割曲面（可以用笔标记出来）。

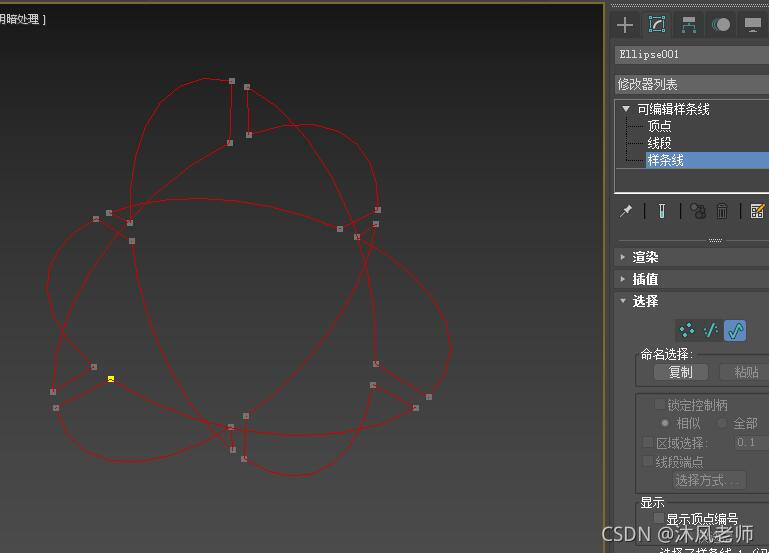

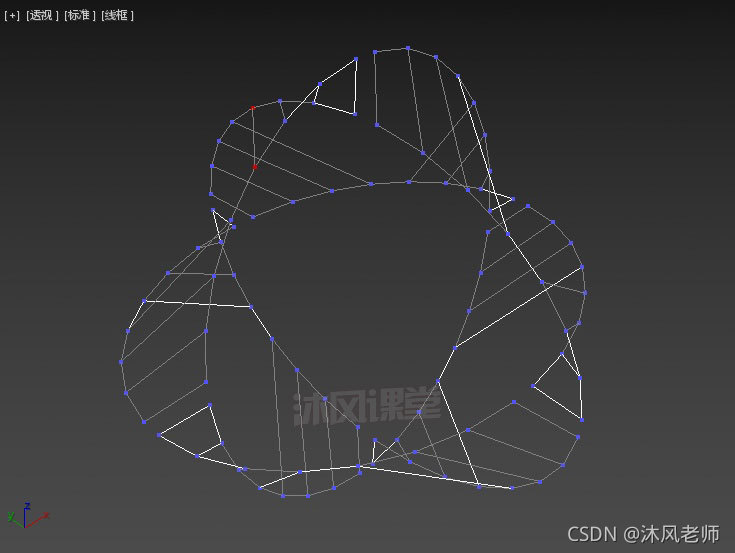

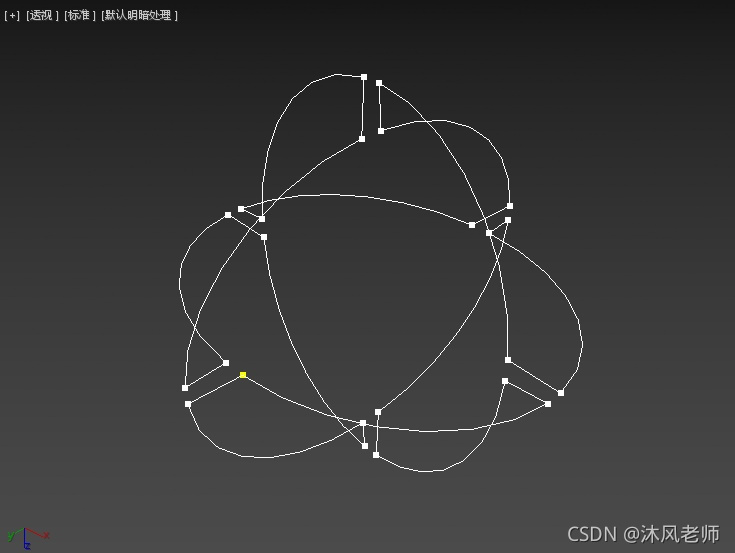

5.根据上图曲面的扭转方向连线。最后得到一条闭合的样条线。（这种连接方法需要很好的观察力，稍有不注意就可能连错，基于这一点，沐风老师在视频教程给大家总结出一种更为简单便捷的方法，这里看不懂的同学可以观看视频教程）

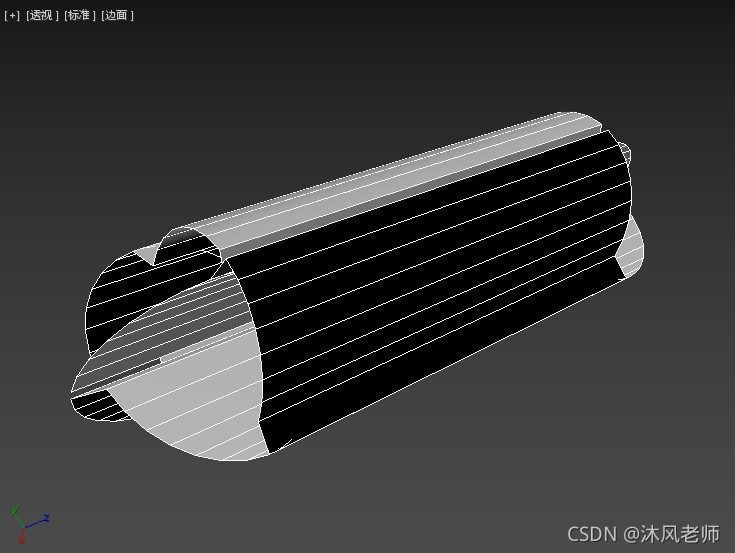

6.应用“挤出”修改器。挤出量要设置大一些。

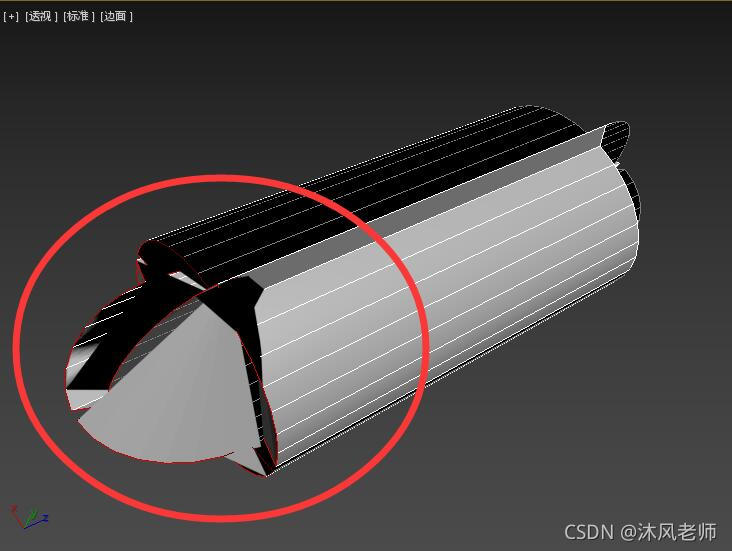

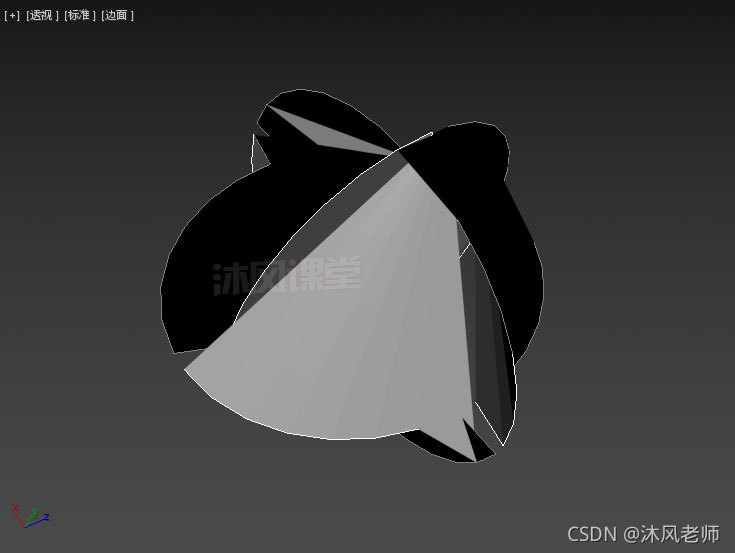

7.切换到“边界”子物体，选择模型一端的边界应用“封口”命令。



8.删除模型另一端。

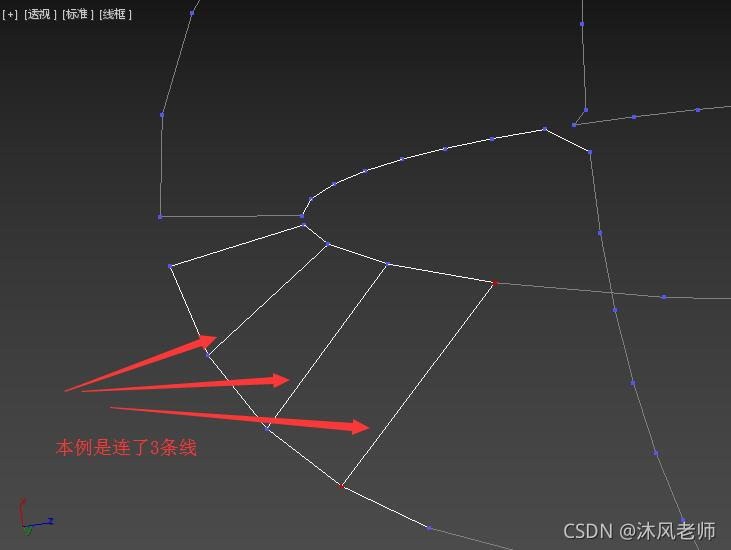

9. 连线，每处这个结构连相同条数（共6组12处）

 【连接完成】

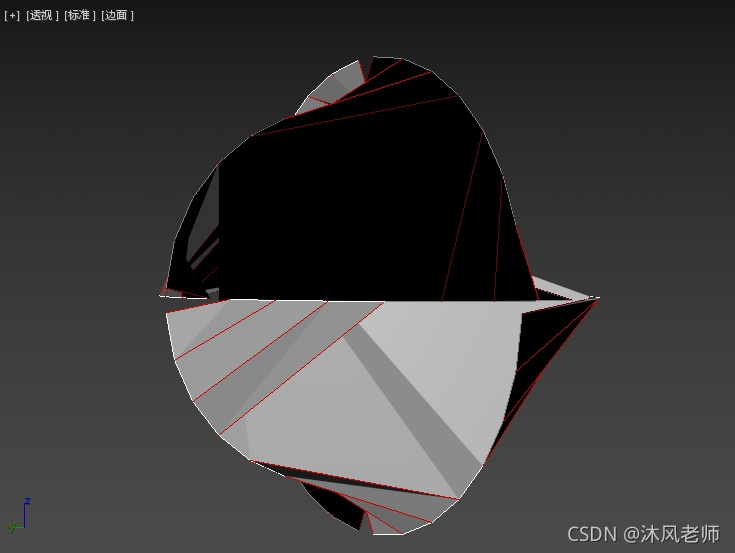

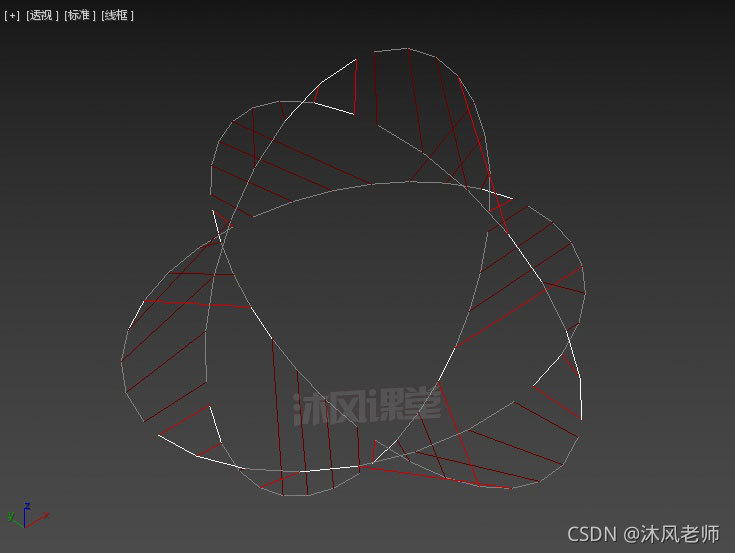

10.选择这些线段（图中红色/暗红色线段）。

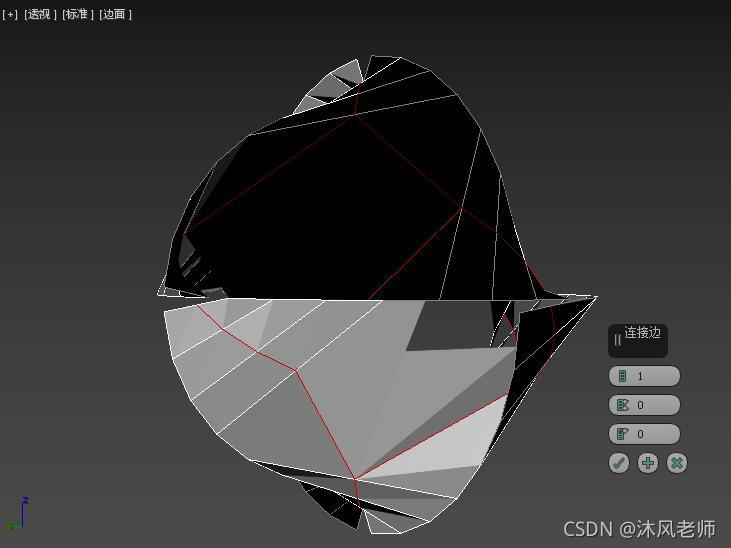

11.应用“连接”命令。

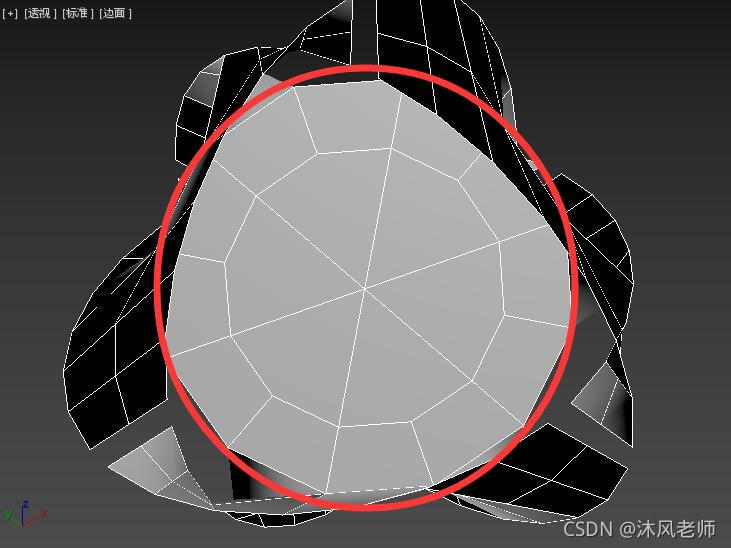

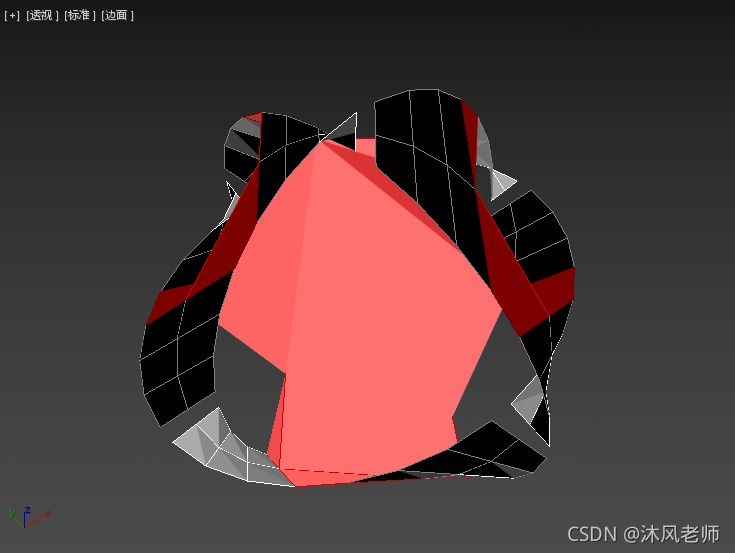

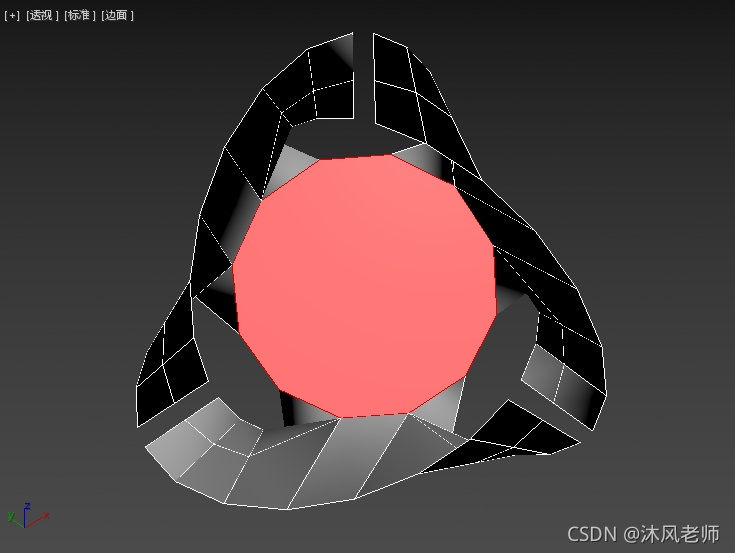

12.切换到“多边形”子物体，选择中间的大面。



13.先平面化再几何化。



14.连线。

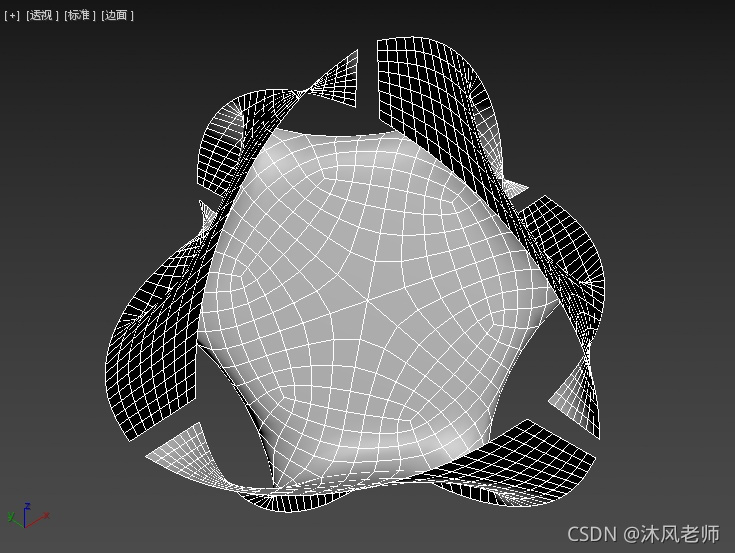

15.应用“涡轮平滑”修改器，迭代次数2。

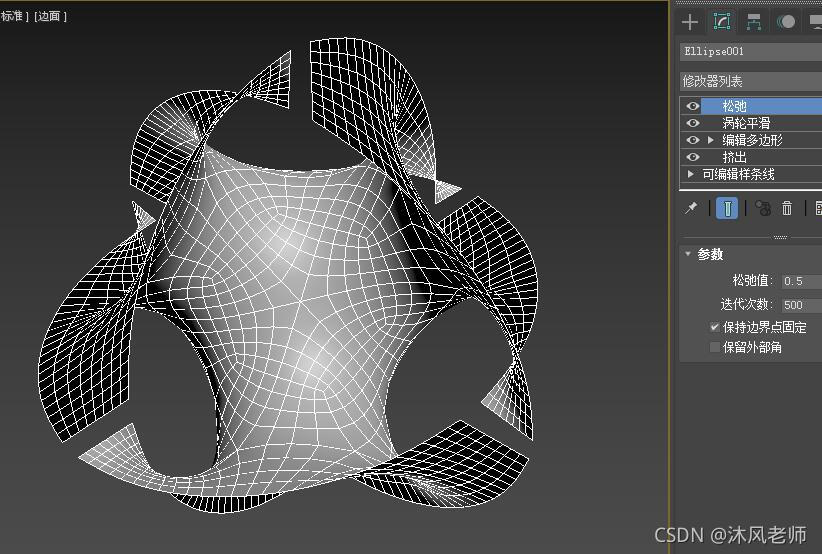

16.应用“松弛”修改器，迭代n次。

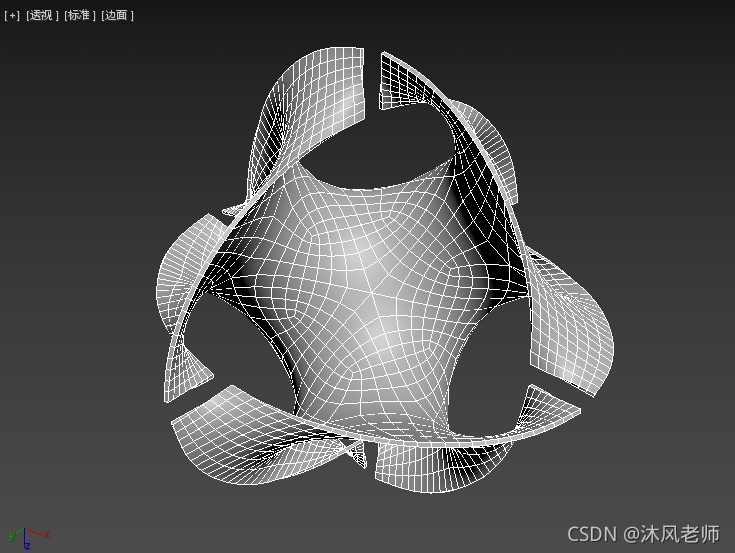

17.应用“壳”修改器。

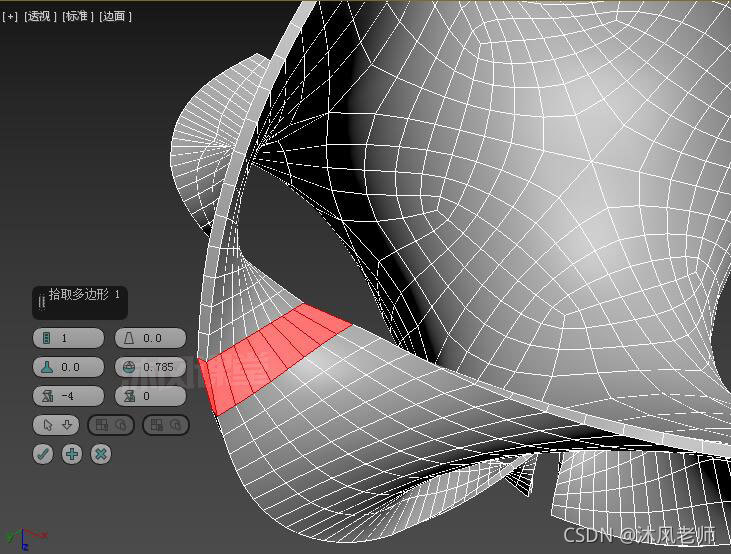

18.对模型中断开的部分进行桥接

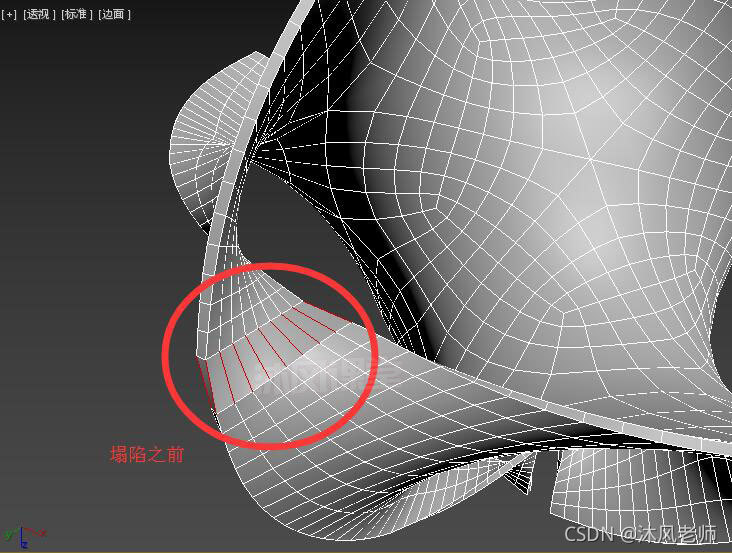

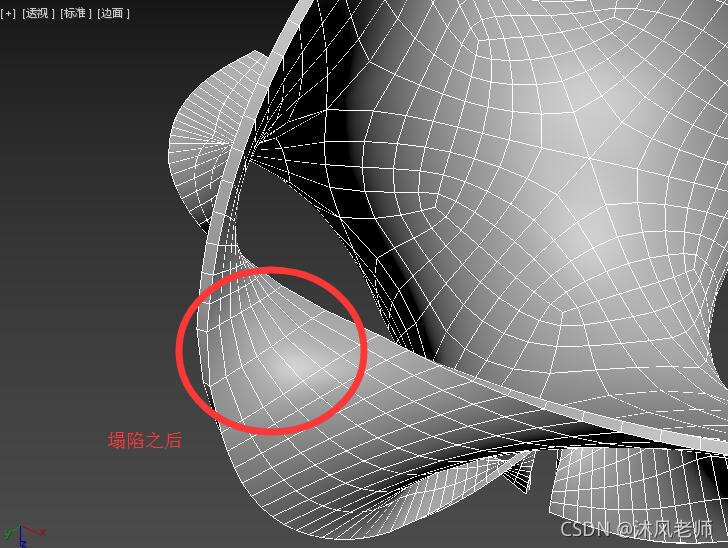

19.塌陷掉桥接的线段。



 20.其他5处断开的位置同样处理。



21.应用“涡轮平滑”修改器，完成。

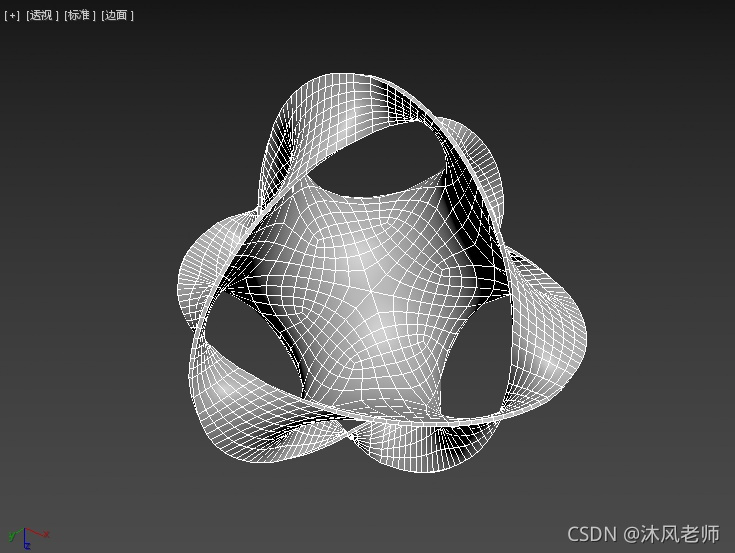

【完成】
