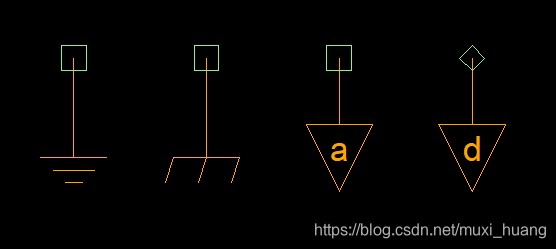

上述四个地符号取自Saber仿真软件。
第一个地称为earth ground,顾名思义,表示物理上通过一个低电阻的导体接入大地。这种符号会出现在,比如墙体上三孔插座中的接地口。
第二个地称为chassis ground,它表示金属外壳/机壳是系统中信号和电源的公共连接点。出于安全考虑,chassis ground通常要连接earth ground,特殊情况不需要,比如天上飞的飞机。
第三和第四个地都属于signal ground,分别为analog signal ground和digital signal ground。除了用“a"和”b”,还有用数字表示的。这个符号出现在一个系统中有多个参考电位点的情况。它只有零电位点的意思,并没有真正跟大地相连。通常需要将signal ground跟earth ground相连。
通过对比可以知道,这四个符号都表示零电位参考点,个人感觉实际使用中没有太过于较真。
参考链接:
1.What are the different “grounds” in electronic design?
1.That Ground Symbol (What is Ground?) - Electronics Basics 24
