【数字逻辑】学习笔记 第五章 时序逻辑电路(概述和集成触发器)

一、时序逻辑电路概述

1. 基本概念和核心部件

• 基本概念：具有记忆功能的电路
• 触发器 ： 能记忆 $1$ 位二进制数的电路

本章我们重点关注：

• 时序逻辑电路的分析与设计的方法
• 实际应用：计数器与寄存器

2. 时序逻辑电路的特点

数字逻辑电路分为：组合逻辑电路和时序逻辑电路

• 组合逻辑电路的特点：输出随当前输入变化

• 时序逻辑电路的特点：
  功能：任何时刻的稳定输出，不仅与 该时刻 的输入有关，还与电路 原状态 有关，即与以前的输入有关
  结构： 由 组合电路 和 存储电路 组成

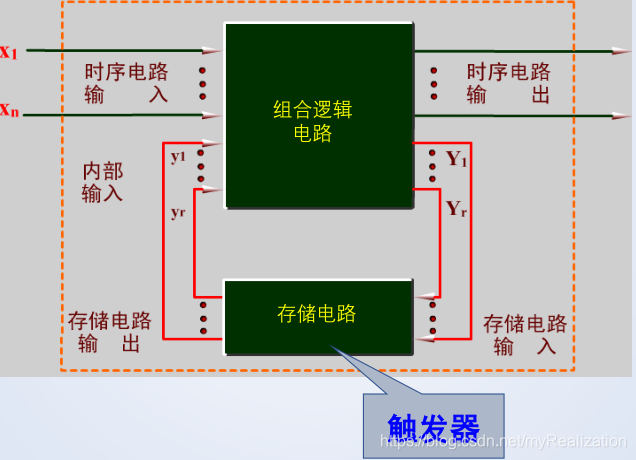

时序电路一般结构：

3. 时序逻辑电路的分类

按有无统一时钟脉冲分：

• 同步： 有统一的时钟 CP ，状态变更与 CP 同步
• 异步： 无统一 CP ，状态变更不同步，逐级进行

按输出信号特点分：

• 米里型(Mealy)： 输出信号不仅与存储状态有关，还与外部输入有关
• 莫尔型(Moore)： 输出信号仅与存储状态有关(外部输入改变存储状态，从而改变输出)

---

二、集成触发器介绍

1. 触发器概述

数字电路对二进制信号的处理无非是数值运算和逻辑运算，加上存储。数值逻辑运算电路的设计属于组合电路，而存储则属于时序电路。

能够存储 $1$ 位二值信号的基本单元电路统称为触发器(Flip-Flop)，简称 FF ，又称为双稳态触发器。

触发器是构成时序逻辑电路的基本单元电路。

2. 触发器的特点

• 有两个稳定状态(简称稳态)，用来表示逻辑 $0$ 和 $1$，一个触发器可存储 $1$ 位二进制数码
• 在输入信号作用下，触发器的两个稳定状态可相互转换(称为状态的翻转)
• 输入信号作用后，新状态可长期保持下来，电路具有记忆功能

触发器的现态和次态

• 现态 (现在状态)：输入变化前，触发器所处的状态
• 次态 (下一状态)：输入变化后，触发器进入的状态(次态是对某一时刻而言，过了该时刻就应看作现态)

3. 触发器的分类

• 按逻辑功能分：R-S 触发器、D 型触发器、J-K 触发器、T 型触发器等；
• 按触发方式分： 电平触发方式、脉冲触发方式和边沿触发方式

4. 触发器逻辑功能的描述方式

状态转移真值表(功能表)、特征方程、激励表、状态转换图、波形图(时序图)等

---

三、集成触发器

1. 基本 R-S 触发器

基本R-S触发器，又叫SR锁存器，是构成各种触发器的基本部件，也是最简单的一种触发器。

锁存器——不需要触发信号，由输入信号直接完成置 $0$ 或置 $1$ 操作。
触发器——需要一个触发信号 ，称为时钟信号 CLOCK ，只有触发信号有效时，才按输入信号完成置 $0$ 或置 $1$ 操作。

(1) 电路结构

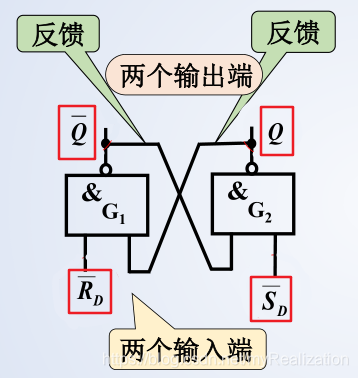

基本R-S触发器有两个输入端、两个输出端、两条反馈电路：

反馈：正是由于引入反馈，才使电路具有记忆功能!

R-S触发器的状态：(输出 $Q$ 和 $\overline{Q}$ 互为相反逻辑，方便工作原理的分析)

• $0$ 态：$Q=0,\overline{Q}=1$
• $1$ 态：$Q=1,\overline{Q}=0$

$\overline{R_D}$	$\overline{S_D}$
0	0
1	1
1	0
0	1

(2) 工作原理

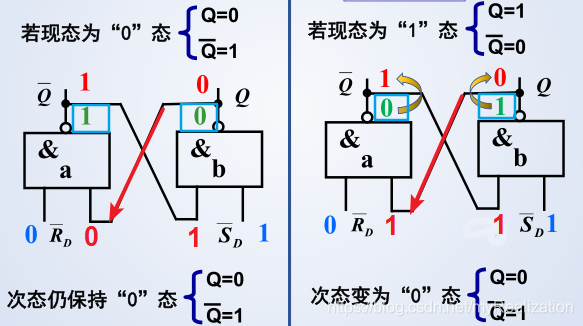

输入 $\overline{R_D}=0,\overline{S_D}=1$ 时，置 $0$

每次先从为 $0$ 的输出端开始分析：

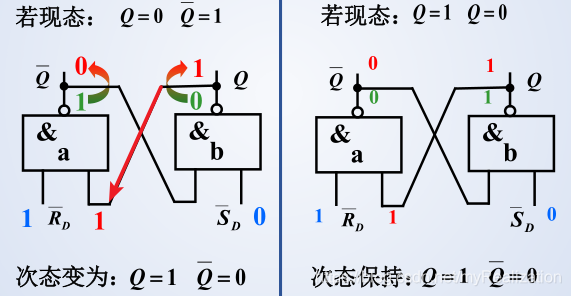

输入 $\overline{R_D}=1,\overline{S_D}=0$ 时，置 $1$

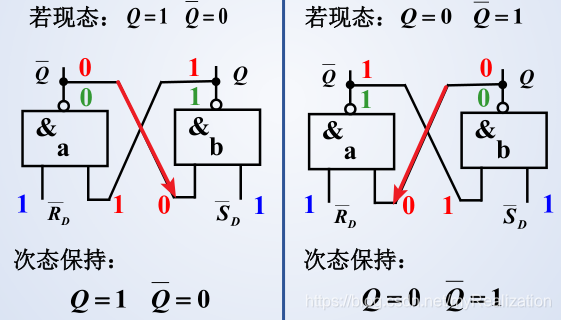

输入 $\overline{R_D}=1,\overline{S_D}=1$ 时，保持

输入 $\overline{R_D}=0,\overline{S_D}=0$ 时，保持

注意：当两个输入端由 $0$ 变为 $1$ 时，翻转快的门输出变为 $0$ ，另一个不得翻转。因此，该状态为不定状态。

(3) 逻辑功能的描述

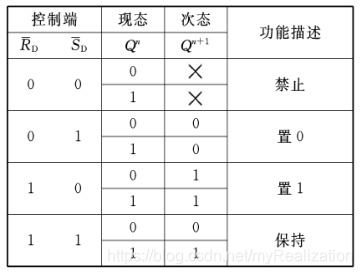

a. 状态转移真值表(功能表)

基本R-S触发器的状态转移真值表——反映触发器状态变化与输入之间的关系

基本R-S触发器的简化功能表

b. 特征方程——用逻辑函数描述触发器的功能

基本R-S触发器状态转移表

$$\{\begin{array}{rl}{Q}^{n+1}& =S_D+\overline{R_D}{Q}^n\\ \overline{S_D}+\overline{R_D}& =1\end{array}$$
约束条件：$\overline{S_D},\overline{R_D}$ 不能同时为零。

c. 状态转移图——用图形来描述触发器的功能

基本R-S触发器的状态转移图

d. 激励表 —— 是状态转移图的表格表达方式

基本R-S触发器的激励表：
激励表描述触发器由现态 $Q^n$ 转移到次态 $Q^{n+1}$ 时对输入控制信号的要求：

e. 波形图 —— 输出信号波形随输入信号发生变化

假设初始状态为 $0$：

(4) 特点

由于基本R-S触发器的状态由输入信号直接控制，以及存在约束条件，其在应用方面存在很大的局限性和不便。

直接控制：输入信号直接加在输出门上，在输入信号全部作用时间内，都能直接改变输出端的状态，即只要有输入信号，就能作用于电路。

---

2. 电平触发的触发器

在数字系统中， 为协调各部分的动作， 常常要求某些触发器在 同一时刻 动作(即改变状态，也称为翻转)。 这就要求有一个同步信号来控制，这个控制信号叫做 时钟脉冲信号(Clock Pulse，CP)，Clock Pulse 是一串周期性的矩形脉冲。

具有时钟脉冲控制的触发器统称为 时钟触发器 ，又称 钟控触发器 。电平触发器(也称同步触发器)是其中最简单的一种。

(1) 钟控 R-S 触发器

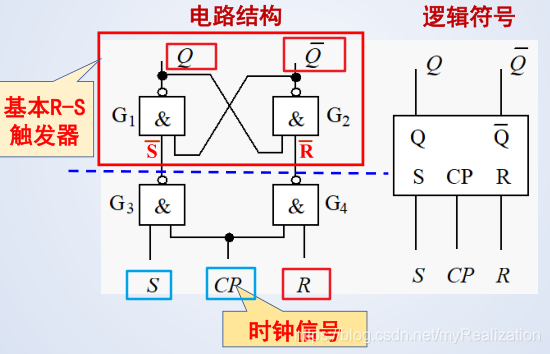

a. 电路结构

b. 工作原理

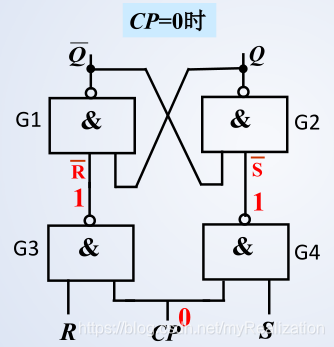

$CP=0$ 时，触发器保持原态，G3 门和 G4 门的输出被锁定为 $1$ ， 基本R-S触发器状态保持不变，触发器保持原态。

C P = 1 CP=1
