前言

这篇文章是我根据 B 站 霹雳吧啦Wz 的《深度学习：语义分割篇章》中的 PyTorch 官方实现的 FCN 网络结构 所作的学习笔记，主要介绍了 PyTorch 官方实现的 FCN 网络结构，希望能为正在学习语义分割的小伙伴们提供一些帮助ヾ(^▽^*))) 因为才刚刚开始接触语义分割，所以在表达上可能比较幼稚，希望王子公主们多多包涵啦！如果存在问题的话，请大家直接指出噢~

在做笔记的过程中，我还参考了这篇博客：语义分割｜学习记录（5）Pytorch官方实现的FCN网络结构-CSDN博客

一、原论文实现的 FCN 网络结构

相关论文：Fully Convolutional Networks for Semantic Segmentation

关于原论文的 FCN 网络结构，我在之前的文章中有具体的说明，文章链接贴在这里啦：

【霹雳吧啦】手把手带你入门语义分割3：FCN 网络结构详解 & FCN-32s FCN-16s FCN-8s & Convolutionalization & 损失计算 & 评价指标-CSDN博客文章浏览阅读320次，点赞16次，收藏12次。这篇文章是作者根据 B 站 霹雳吧啦Wz 的《深度学习：语义分割篇章》所作的第三篇学习笔记，主要介绍了 FCN 网络模型的相关概念，Convolutionalization 的引入和过程，然后详细介绍了 FCN-32s 、FCN-16s 和 FCN-8s 这三种网络模型，最后简单讲解了损失计算和语义分割评价指标。作者小白，请多包涵！https://blog.csdn.net/nanzhou520/article/details/134854489

二、PyTorch 官方实现的 FCN 网络结构

PyTorch 官方实现的 FCN 网络结构与这篇论文在当年提出的 FCN 网络结构稍有不同，因为如今在 backbone 这块有了更多的选择：

•  原论文实现 FCN 网络结构时采用的 backbone 是 VGG16 网络
•  PyTorch 官方实现 FCN 网络结构时采用的 backbone 是 Resnet50 网络

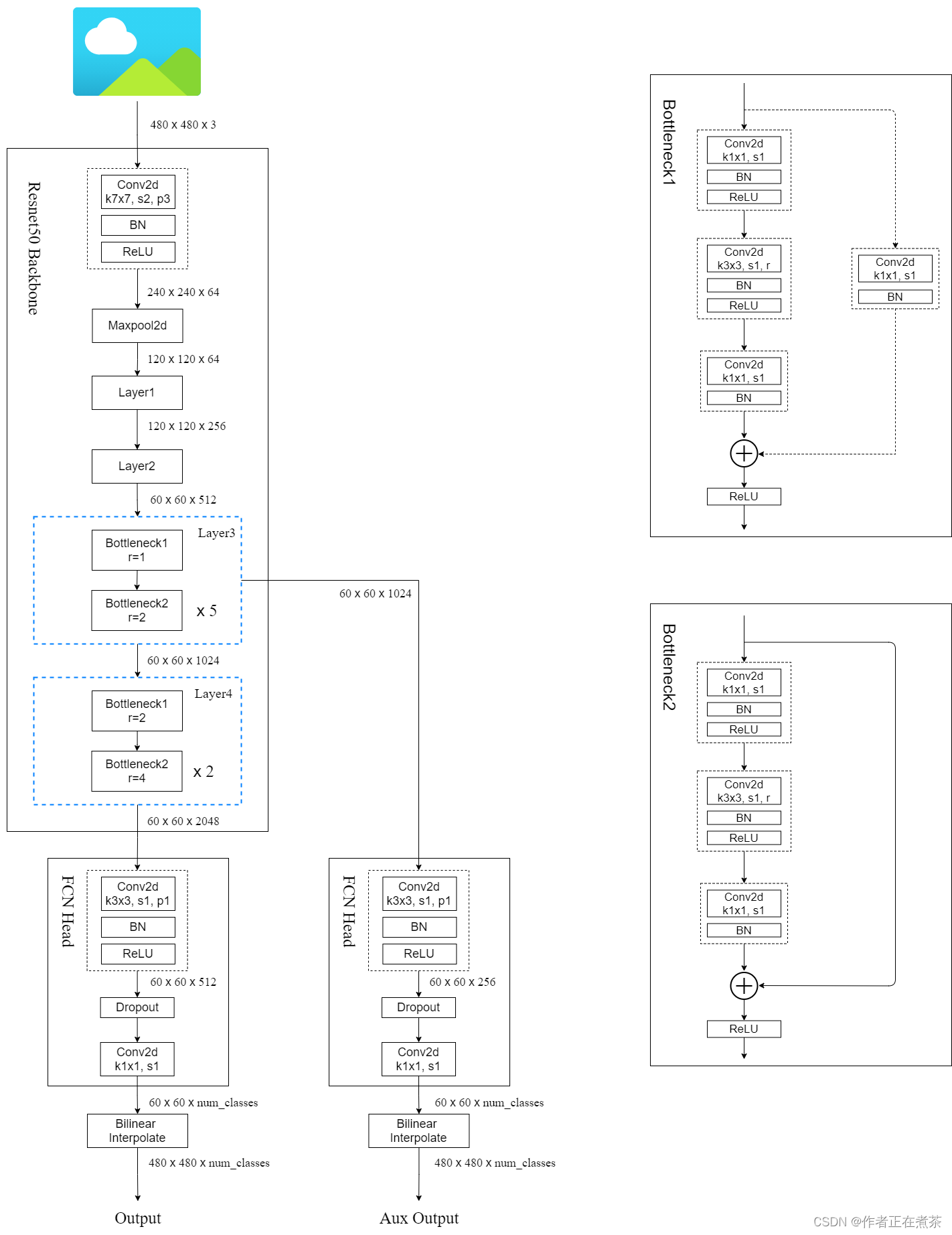

1、FCN 网络结构

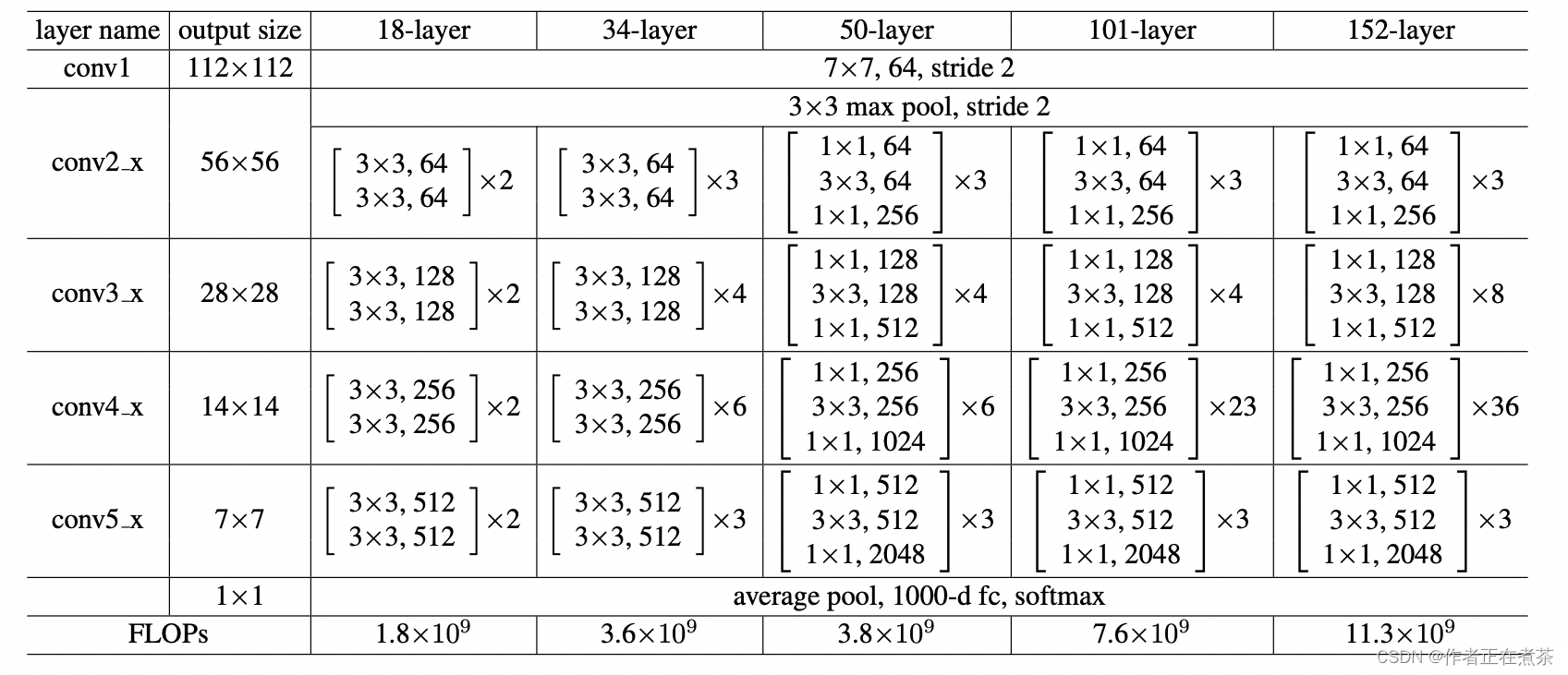

 将下面的 FCN 网络结构与上面的 ResNet 网络详解对应起来：

•  FCN 的 计算机卷积 对应 ResNet 中的 conv1（ 同 VGG16 网络 ）
•  FCN 的 Maxpool2d 对应 ResNet 中 conv2_x 的 max pool（ 同 VGG16 网络 ）
•  FCN 的 Layer1 对应 ResNet 中 conv2_x 的 3 个残差结构（ 同 VGG16 网络 ）
•  FCN 的 Layer2 对应 ResNet 中 conv3_x 的 4 个残差结构（ 同 VGG16 网络 ）
•  FCN 的 Layer3 对应 ResNet 中 conv4_x 的 6 个残差结构，Layer3 含 1个 Bottleneck1 和 5 个 Bottleneck2（ 区别 ）
•  FCN 的 Layer4 对应 ResNet 中 conv5_x 的 3 个残差结构，Layer4 含 1个 Bottleneck1 和 2 个 Bottleneck2（ 区别 ）

2、Bottleneck1 和 Bottleneck2

我们再来具体讲解 Bottleneck1 和 Bottleneck2 的结构：

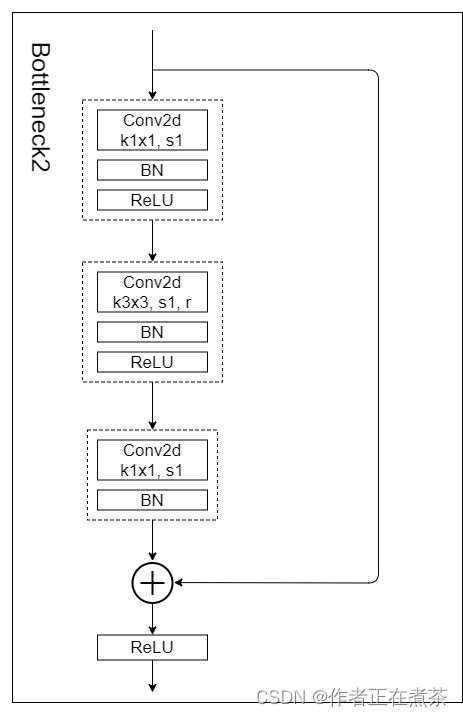

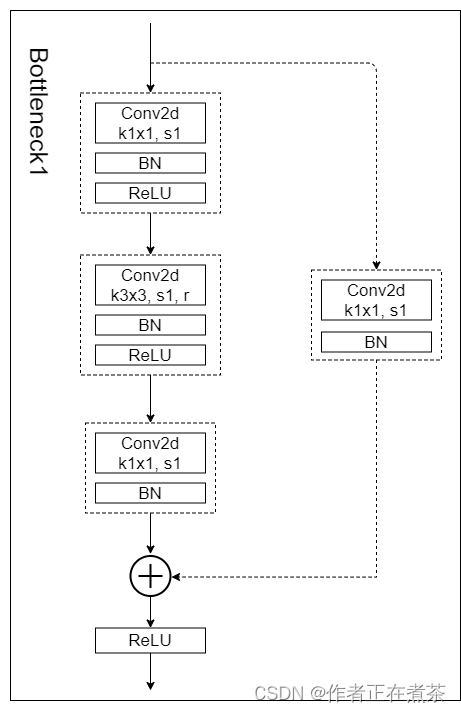

首先，Bottleneck1 对应原来的虚线残差结构，与 ResNet 中的区别在于它将捷径分支上 1 x 1 卷积层的步距 s 改成了 1 。在 ResNet 网络中的虚线残差结构会将输入特征图的宽高缩小为原来的一半，也就是进行下采样操作，而在这里没有进行下采样操作，因为在语义分割中，如果下采样倍率过大，还原回原图的尺寸时将会影响最终效果。除此之外， 3 x 3 卷积层的步距 s 也改成了 1 ，并引入了膨胀系数 r 。Bottleneck2 的改变类似于 Bottleneck1 ，也同样引入了 膨胀卷积 。

在 FCN 网络的 Layer3 和 Layer4 中都有对应的 Bottleneck1 和 Bottleneck2 ，并给它们赋予了不同的 r 值。



3、FCN Head 和 Bilinear Interpolate

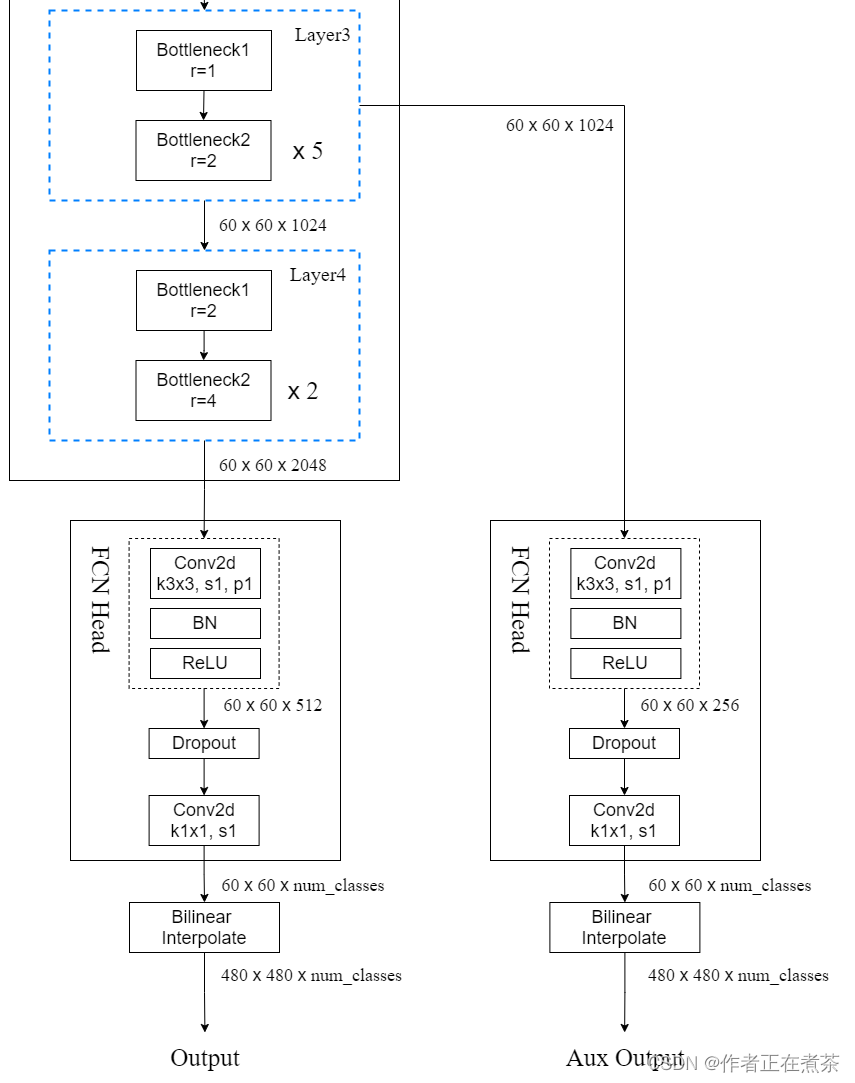

经过 Resnet50 Backbone 后，会接着通过 FCN Head 模块：

•  经过一个 3 x 3 的卷积层，输入特征图的 channel 数将被调整为原来的四分之一，即 512
•  经过一个 Dropout 层
•  经过一个 1 x 1 的卷积层，调整特征层的 channel 数为类别个数 num_classes

经过 FCN Head 模块后，会接着通过 Bilinear Interpolate，即通过双线性插值的方法还原回原图的尺寸。

【补充】关于右侧的另一个 FCN Head 模块，官方给出的理由是：防止误差梯度没办法传递到网络浅层，因此在这里引入辅助分类器。训练时可以启用这个辅助分类器，但实际部署到真实环境后，我们只会使用 output ，而不会使用辅助分类器的 Aux Output ，因此我们可以将辅助分类器这个模块删除，从而提升 FCN 的网络性能。

三、PyTorch 官方实现的 FCN 源代码

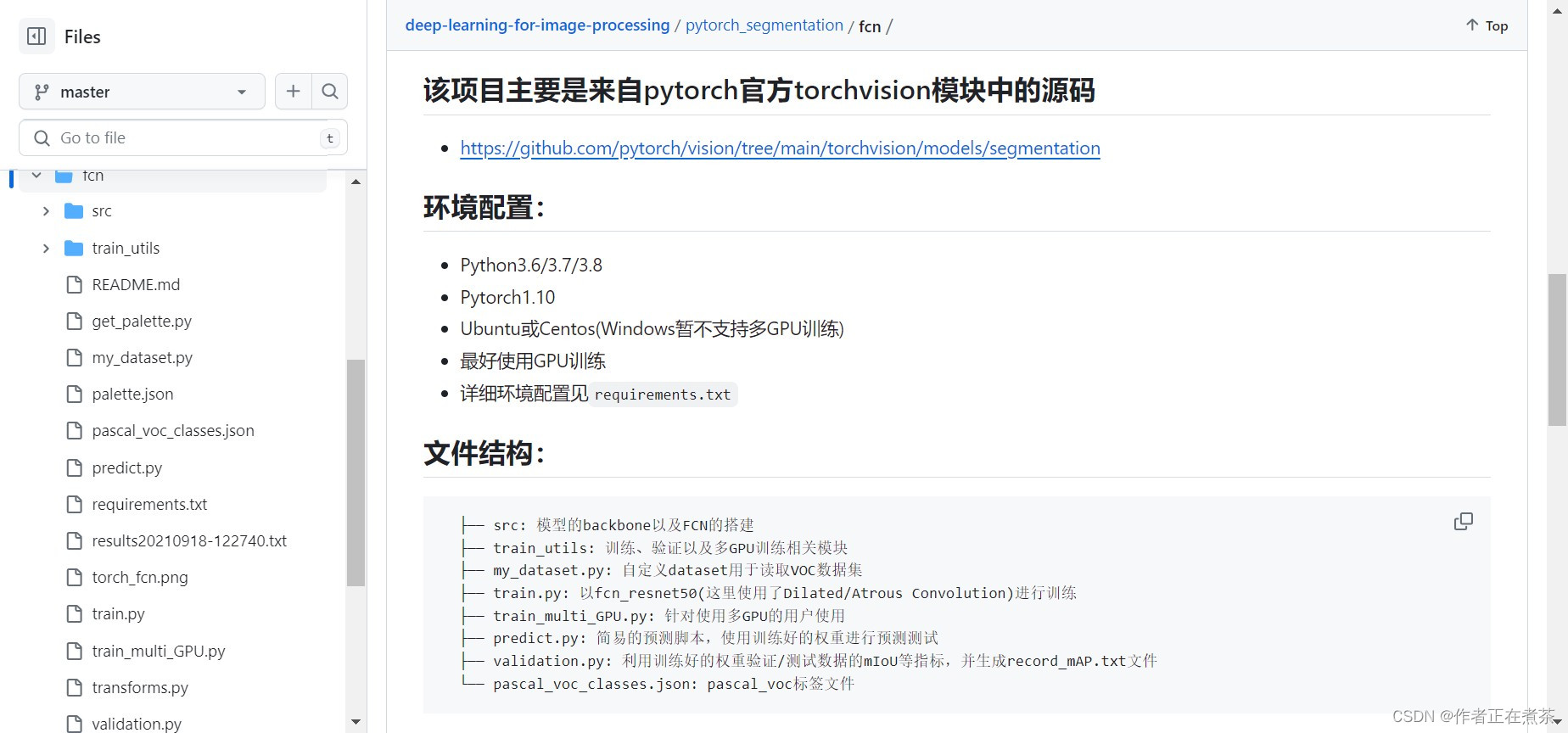

关于 PyTorch 官方实现的 FCN 网络结构，霹雳吧啦将其源代码进行了精简，点击【FCN】就可以跳转至 GitHub 进行查看噢~

【彩蛋】为了让王子公主们能够更方便地下载相关代码，我在这里放置了【Download】按钮 (●'◡'●) 值得注意的是，下载的代码是霹雳吧啦所有课程的代码，FCN 网络相关的代码在 \deep-learning-for-image-processing-master\pytorch_segmentation\fcn 目录下哟~

最后说些话

致亲爱的王子公主们：这篇文章可能比较简短，只是大概讲述了 PyTroch 官方实现的 FCN 网络结构，没有对其源码进行解析，后面有时间的话，微臣会在看完 FCN源码解析（PyTorch）视频后上传相关的学习笔记！到时会把文章链接贴在这里的ヾ(•ω•`)o
