SD HOST——(一)SD简介

Micro SD有九个引脚；TF卡只要八个，少一个地。
|CLK|
|CMD|双向口，用于发命令和接收response
|VDD|
|GND|
|GND|
|D3|
|D2|
|D1|
|D0|

D3-D0不一定传输的是数据，读SD内部寄存器状态也可以从D3-30输出。

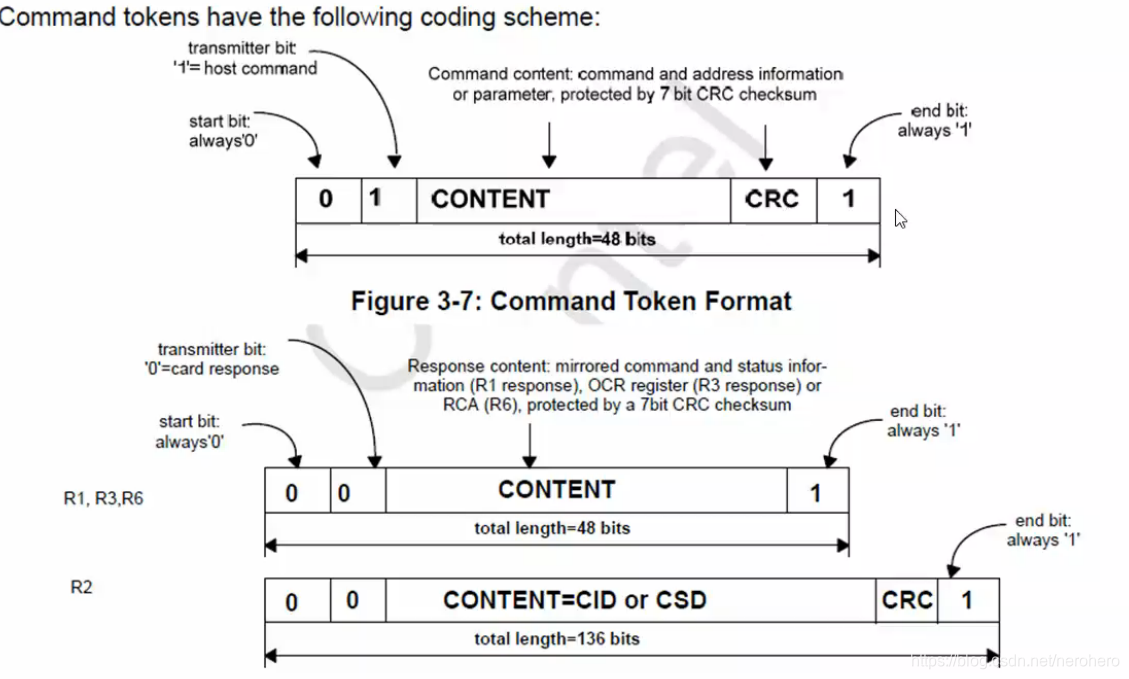

CMD格式

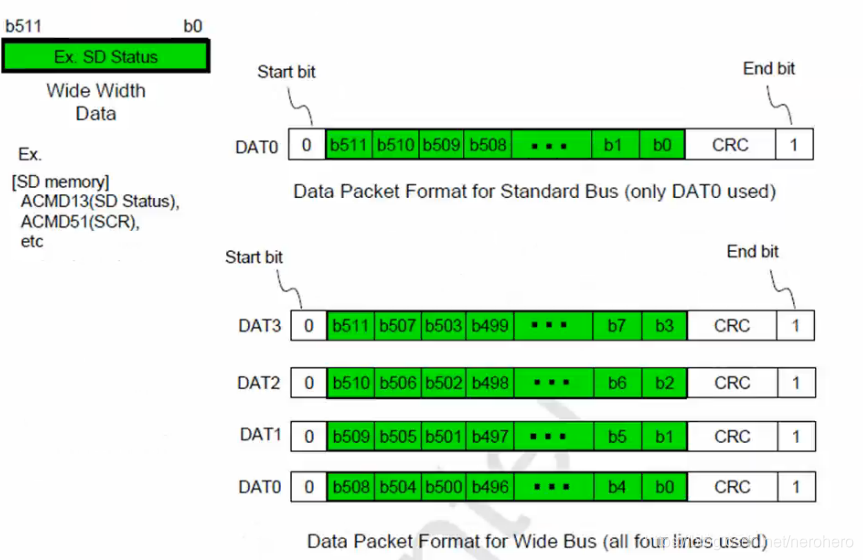

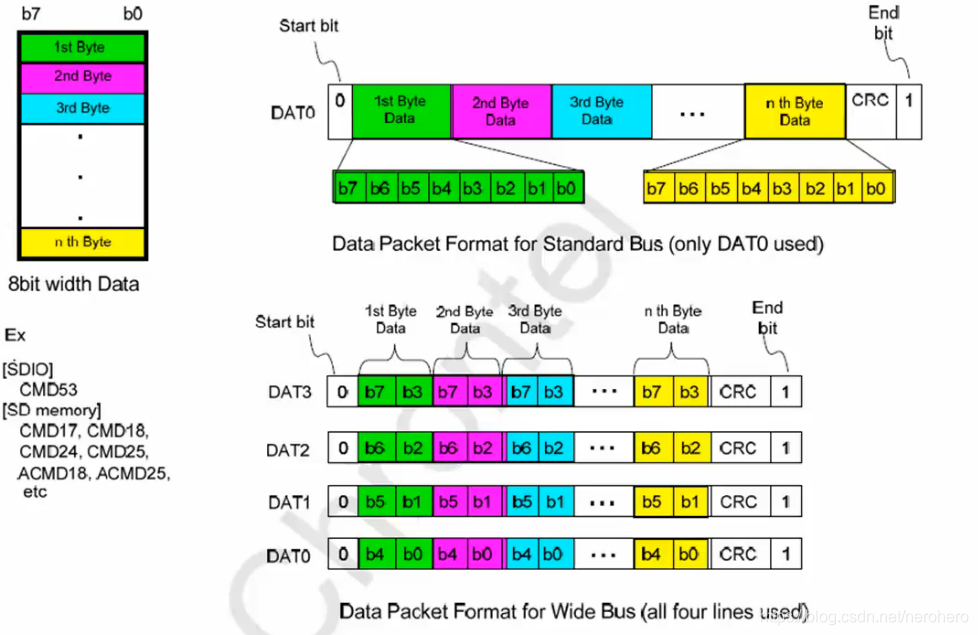

读写可以为一线模式或多线模式：


SD卡是以512Byte为单位操作的。

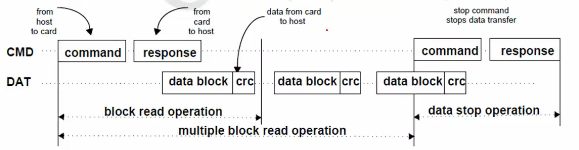

可连续读数据：

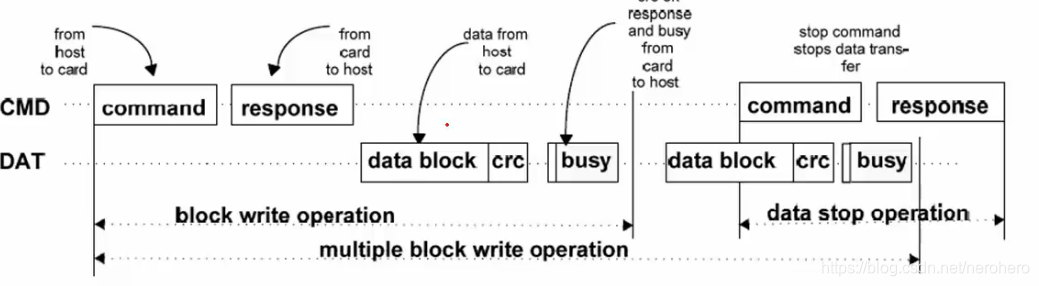

可连续写数据：

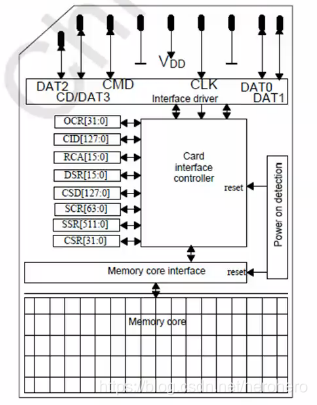

SD卡内部有nand flash controller和FTL管理。

SD 指令分类
1、广播指令

2、点对点指令

3、确认模式

4、数据传输模式

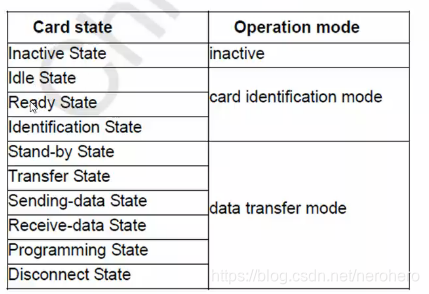

SD卡状态

指令介绍：
Reset：(CMD0)收到指令后，SD卡产生软复位
Check version：(CMD8)有相应则为SD2.0以后的版本
SD_SEND_OP_COND：(ACMD41)询问卡是否处于ready状态
CMD2：卡信息，厂家等等
GET CID/RCA：(CMD3)获取卡相对地址

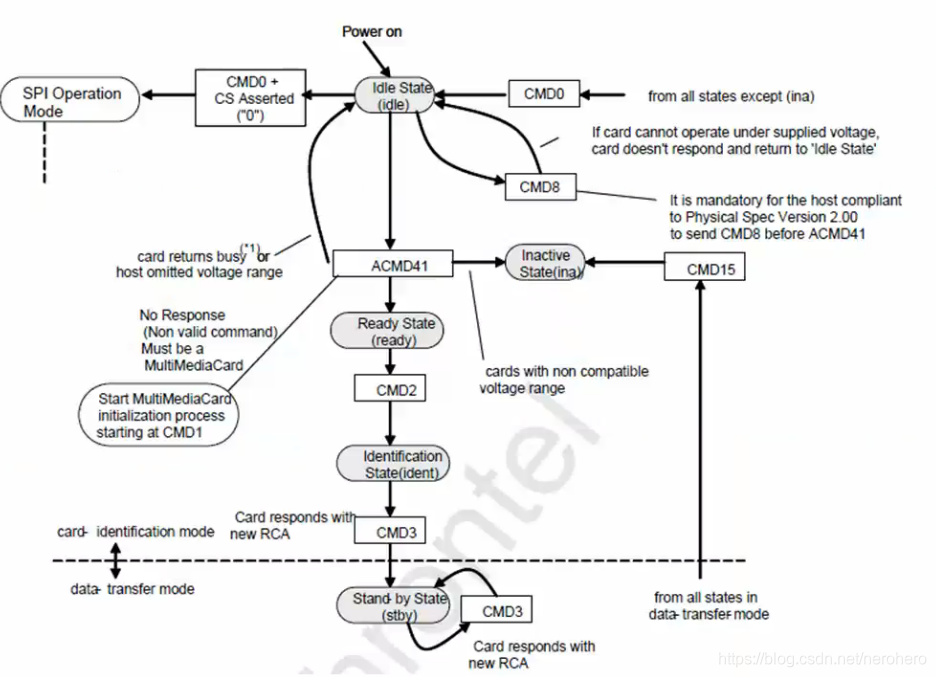

协议状态跳转
初始状态

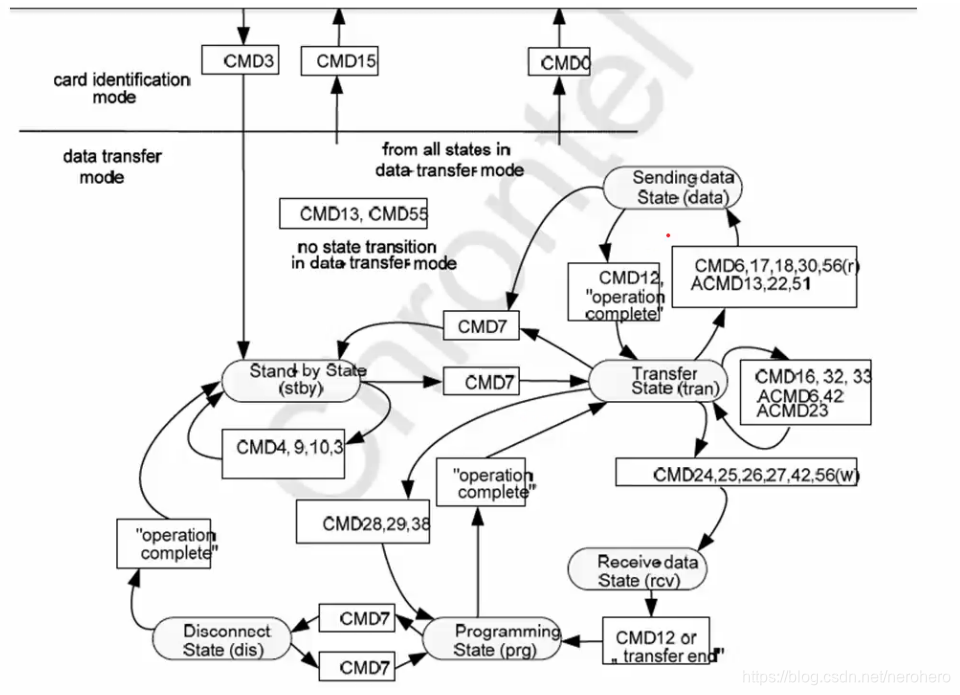

Data传输
CMD9： obtain Card Specific Data（CSD），包括block length（通常为512），card stroage capacity，etc。
CMD7：选择一张卡进入传输模式，进行读写操作。

继续接着上面图状态跳转进行读写操作

读写期间如果没有遇到CMD12，则进行连续的读写。

ACMD6用来切换单线/4bit模式。
