保险管

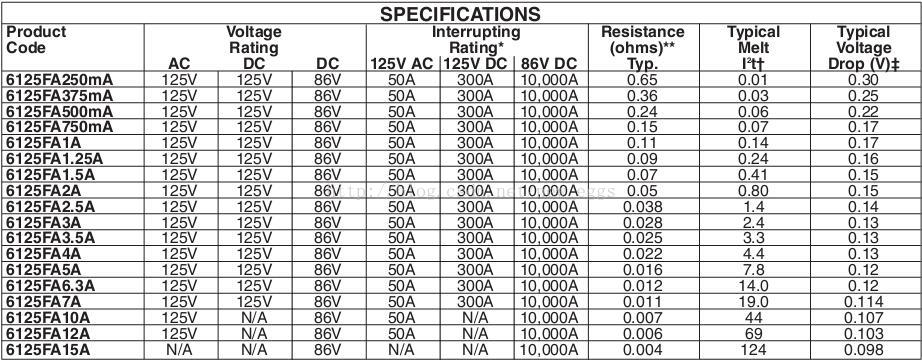

以保险管 6125FA5A为例：

额定电流

保险管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

VOLTAGE Rating:电压额定值

保险丝的电压额定值必须大于或者等于断开电路的最大电压。由于保险丝的阻值非常低，只有当保险丝试图熔断时， 保险丝的电压额定值才变得重要。当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断 开的熔丝元件再次触发电弧。

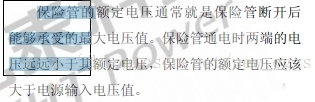

额定电压是指保险丝断开后所能承受的最大电压。保险丝通电后，其两端所承受的电压远远小于其额定电压，因此额定电压基本上无关紧要。在选用保险丝的额定电压时，一般均要求其额定电压等于或大于有效电路电压。这样220V的保险丝显然可以有于110V/120V/127V的电路中。

Interrupting Rating:分断能力Breaking Capacity

保险丝必须能在不破坏周围电路的情况下断开故障电路。分断能力就是指在额定电压下，保险丝能够安全断开电路， 并且不发生破损时的最大电流值。保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。

当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。它是保险管最重要的安全指标。安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象

Resistance:阻值

一般非常低

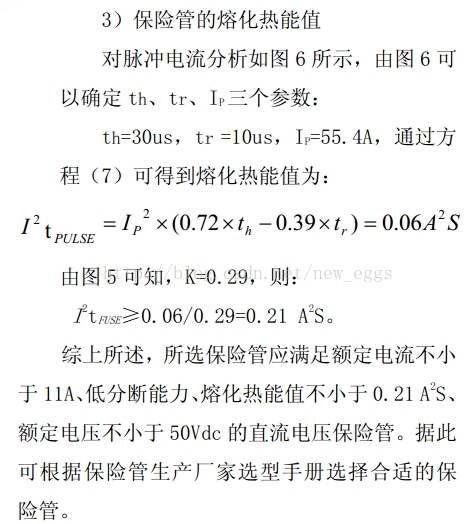

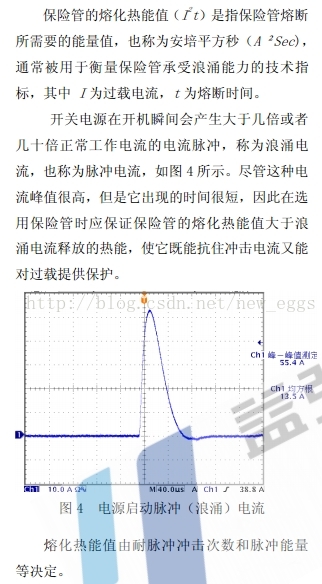

Typical Melt:熔断积分

保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。熔丝元件的结构、材料和横截面 积决定了这个值。每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置。
使保险管的熔断体熔化，部份汽化的切断电流所需要的公称能量值，简单说就是使保险管熔断所需的最小热能值。

Typical Voltage Drop:电压降
在额定电流条件下，达到热平衡后保险管两端的电压差。

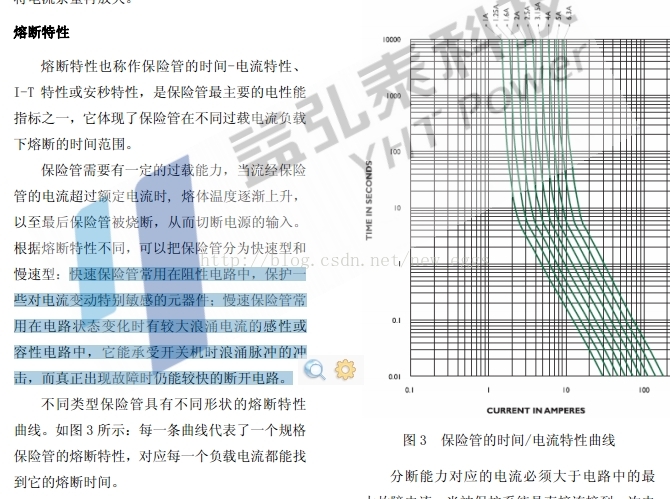

熔断特性：

    在以负载电流为X轴，熔断时间为Y坐标的对数坐标系内，由保险管在不同负载电流下的平均熔断时间坐标点连成的曲线。

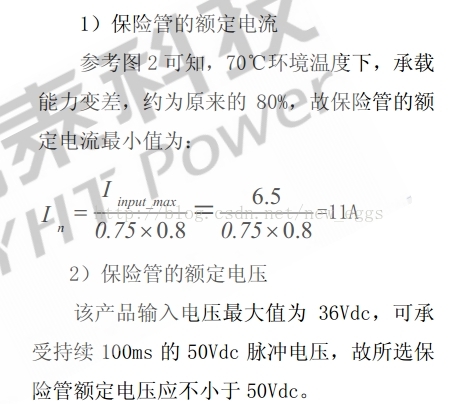

参考设计

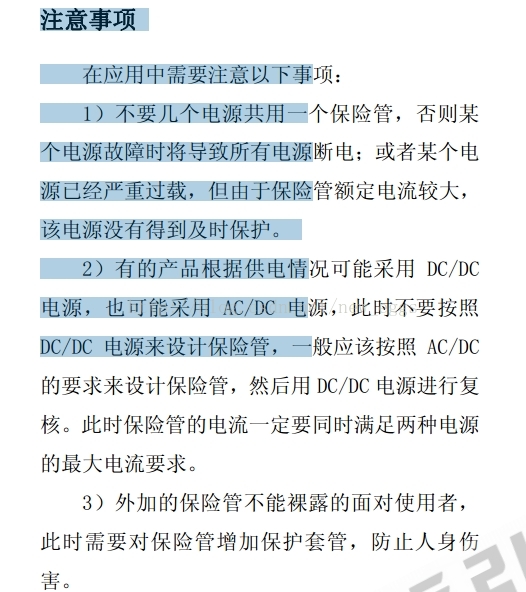

注意事项
