基于PLC S7-200和MCGS组态软件的通用监控系统

目录
1 MCGS简介 2
1.1 MCGS简单概况 2
1.2 MCGS组态软件的构成 2
1.2.1 MCGS组态软件的整体结构 2
1.2.2 MCGS工程的五大部分 3
1.3 MCGS组态软件的工作方式 3
1.3.1 MCGS如何与设备进行通讯 3
1.3.2 MCGS如何产生动画效果 3
1.3.3 MCGS如何实施远程多机监控 4
1.3.4 如何对工程运行流程实施有效控制 4

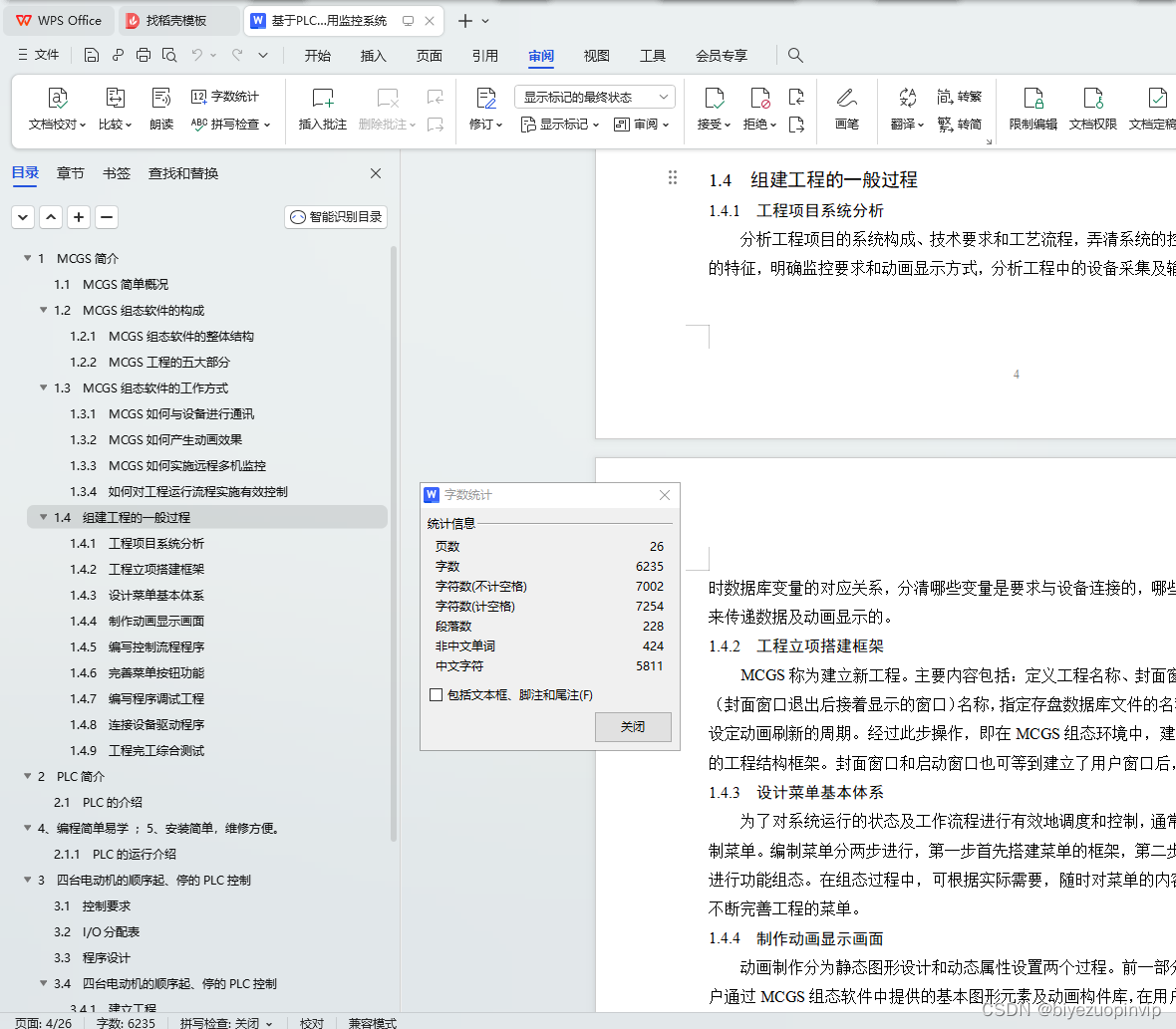

1.4 组建工程的一般过程 4
1.4.1 工程项目系统分析 4
1.4.2 工程立项搭建框架 4
1.4.3 设计菜单基本体系 5
1.4.4 制作动画显示画面 5
1.4.5 编写控制流程程序 5
1.4.6 完善菜单按钮功能 5
1.4.7 编写程序调试工程 5
1.4.8 连接设备驱动程序 5
1.4.9 工程完工综合测试 5
2 PLC简介 6
2.1 PLC的介绍 6
4、编程简单易学 ；5、安装简单，维修方便。 6
2.1.1 PLC的运行介绍 6
3 四台电动机的顺序起、停的PLC控制 7
3.1 控制要求 7
3.2 I/O分配表 7

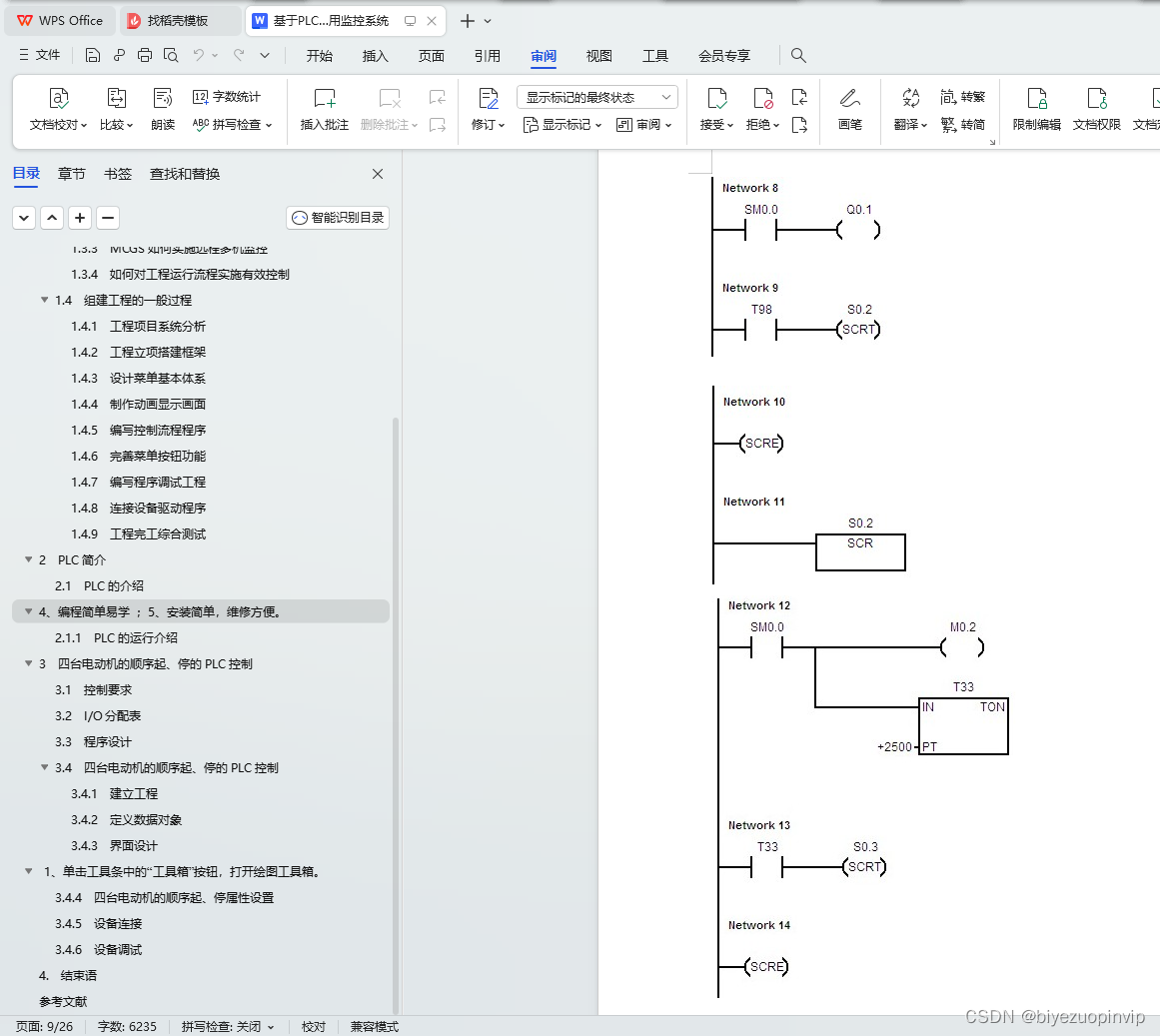

3.3 程序设计 7

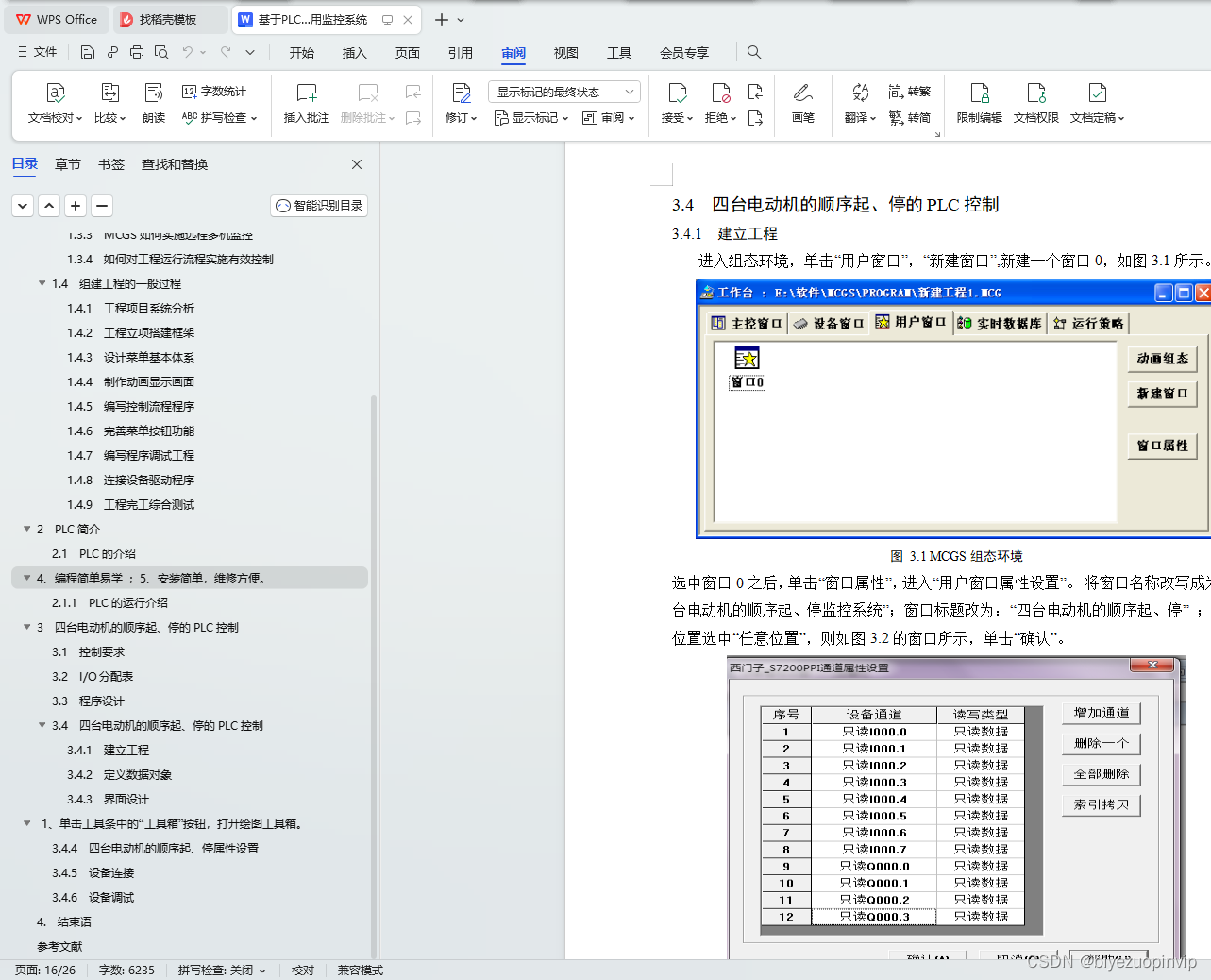

3.4 四台电动机的顺序起、停的PLC控制 16
3.4.1 建立工程 16
3.4.2 定义数据对象 17
3.4.3 界面设计 17
1、单击工具条中的“工具箱”按钮，打开绘图工具箱。 18
3.4.4 四台电动机的顺序起、停属性设置 18
3.4.5 设备连接 20
3.4.6 设备调试 23
4. 结束语 25
参考文献 26
2.1.1 PLC的运行介绍
PLC采用循环扫描的工作方式，在PLC中用户程序按先后顺序存放，CPU从第一条指令开始执行程序，直到遇到结束符后又返回第一条，如此周而复始不断循环。PLC的扫描过程分为内部处理、通信操作、程序输入处理、程序执行、程序输出几个阶段。全过程扫描一次所需的时间称为扫描周期。当PLC处于停状态时，只进行内部处理和通信操作服务等内容。在PLC处于运行状态时，从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
3 四台电动机的顺序起、停的PLC控制
3.1 控制要求
现有四台电动机M1、M2、M3、M4，要求四台电动机顺序起动和顺序停车。起、停的顺序均为 M1→M2→M3→M4。顺序起动的时间间隔为 1min，顺序停车的时间间隔为30s。
可选用S7-200(CPU222) 进行控制。输入输出分配表如表3-1所示。PLC的I/O接线图如图3.2所示。
