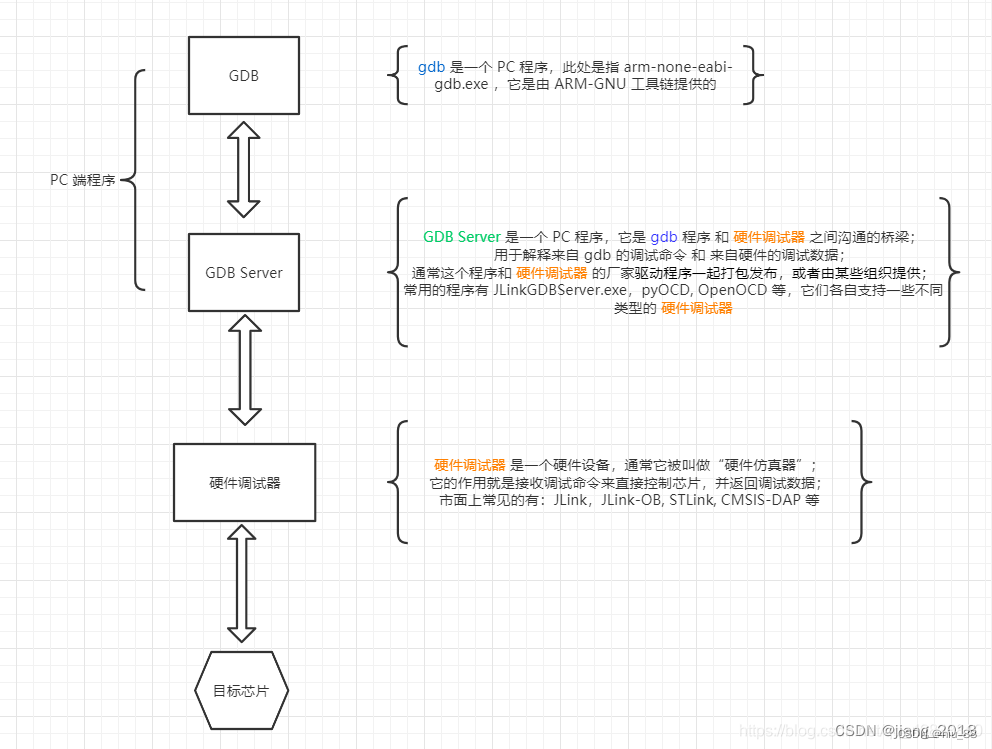

GDB、GDBServer、JLink之间的关系

借用网上一张图，原文参考:https://blog.csdn.net/qq_40833810/article/details/106713462
在这里插入图片描述
我们在进行GDB调试时，先打开GDB Server，通过tcp监听端口2331，等待进行连接并调试。

vscode安装

简单，官方下载安装即可。

JLink安装

官网下载并安装https://www.segger.com/downloads/jlink/

使用步骤

1.固件准备

本文主要讲的是vscode在线调试，并未包含固件编译和下载，所以提前准备好固件并少如目标板中。
使用的固件是*.elf文件，即生成的可执行文件。

2.GDB Server连接

通过安装jlink时安装的JLinkGDBServer来打开GDB Server，有两种打开方法，如本人使用的是Atmel的SAMV71Q21
打开方法一:

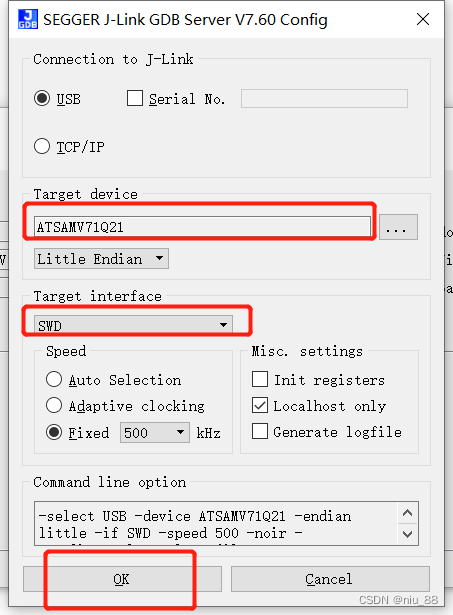

通过安装目录找到 JLinkGDBServer.exe，双击即可打开，如图：
在这里插入图片描述
选择目标板（target device）、连接方式（Target interface），速度自行设定，其他保持默认，确认（OK）即可，然后进入下图：

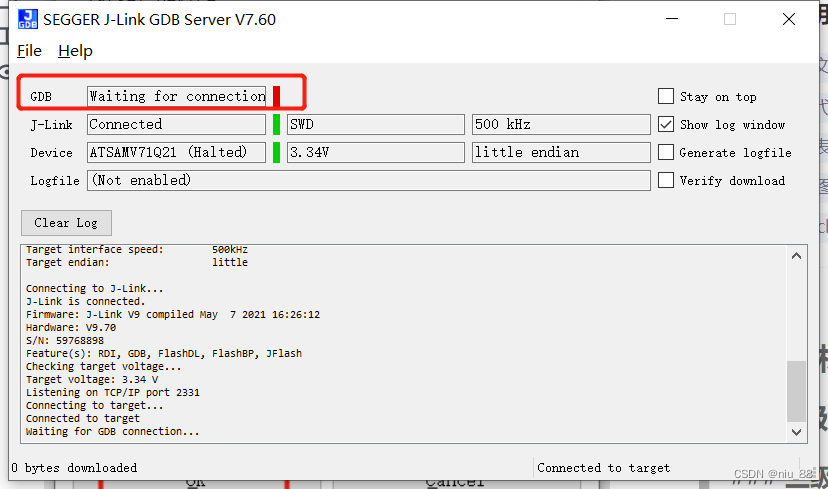

图中所示：J-Link已连接，GDB Server Listening port: 2331，TCP端口是2331处于监听状态，等待GDB的TCP连接。
打开方法二:
命令行打开，需将 JLinkGDBServer.exe的路径保存到环境变量中，windows和linux都适合，然后输入命令：

JLinkGDBServer  -device ATSAMV71Q21 -if SWD -speed 500

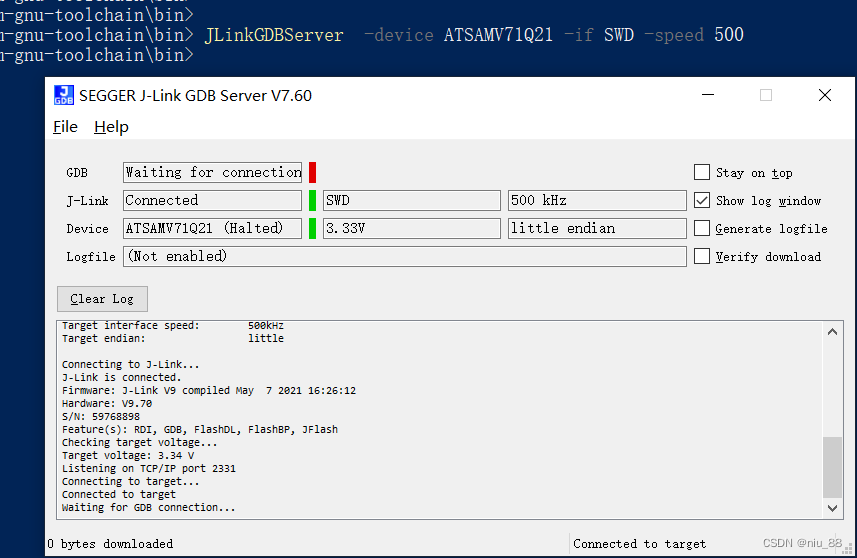

-device后跟着的目标板需根据实际的需求进行更换，-speed可自己设置自己需要的速度，如下图为打开的界面（linux下没有界面，会显示等待连接状态）：
在这里插入图片描述
至此，GDB Server已打开，tcp端口2331处于监听状态，下一步是要通过GDB进行连接GDB Server。

2.vscode配置GDB

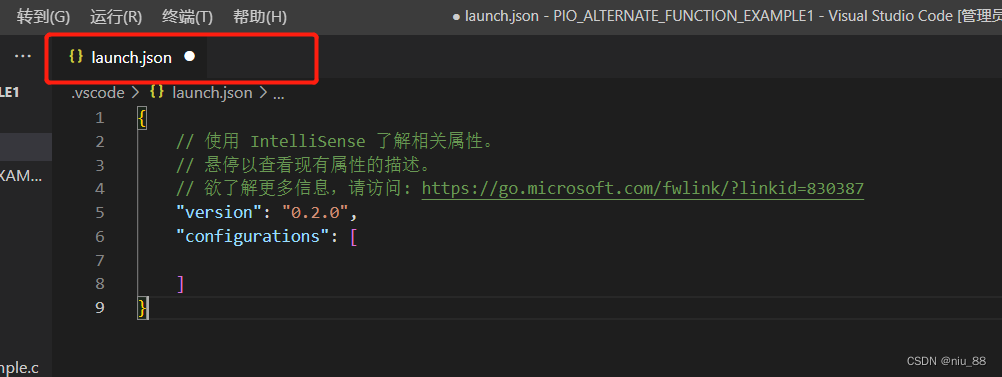

通过vscode打开工程的根目录，添加gdb设置文件 lanuch.json（很重要），通过vscode的菜单栏，运行->添加配置，则生成如下图文件在这里插入图片描述

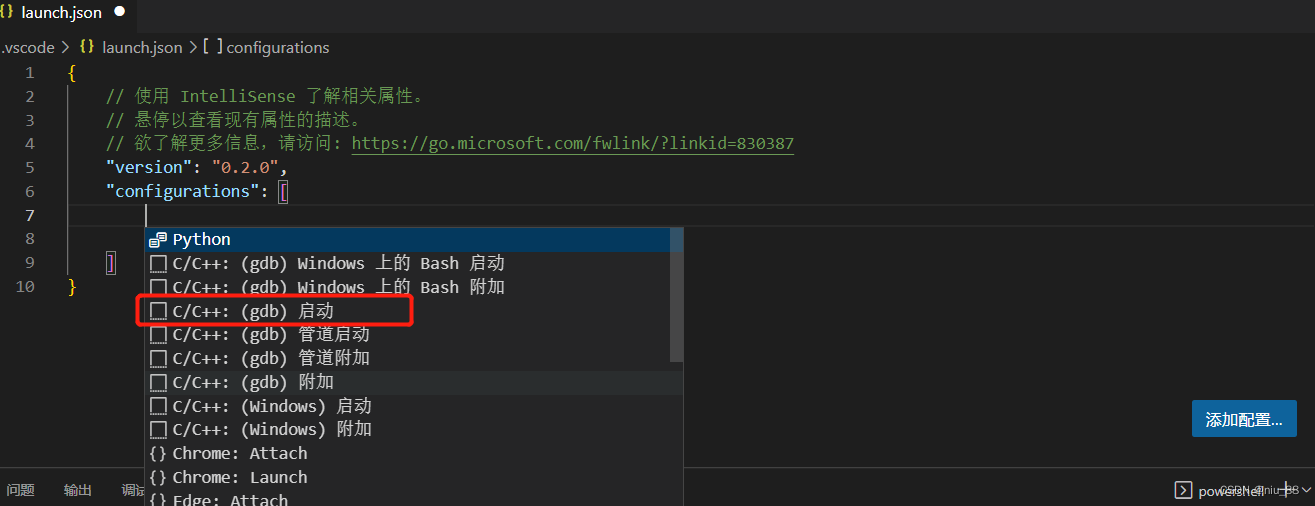

然后，选择下图中的添加配置，添加红色圈中的内容，
选择完毕之后，则内容如下：

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "(gdb) 启动",
            "type": "cppdbg",
            "request": "launch",
            "program": "输入程序名称，例如 ${workspaceFolder}/a.exe",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${fileDirname}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            "miDebuggerPath": "/path/to/gdb",
            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                },
                {
                    "description":  "将反汇编风格设置为 Intel",
                    "text": "-gdb-set disassembly-flavor intel",
                    "ignoreFailures": true
                }
            ]
        }


    ]
}

主要需要更改3处内容
1、更改可执行文件路径，即 “program”选项处，将此处内容更改为原工程生成的固件路径，注意在windows环境中，路径需使用 /或者 \\，如本人使用的路径：

//"program": "E:/exsample/test.elf",
"program": "E:\\exsample\\test.elf",

2、更改gdb所在路径，即 “miDebuggerPath”选项处，选择编译固件时使用的gcc路径下得gdb文件，如本人使用的是：

//"miDebuggerPath": "D:\\Program Files\\Atmel\\Studio\\7.0\\toolchain\\arm\\arm-gnu-toolchain\\bin\\arm-none-eabi-gdb.exe",
"miDebuggerPath": "D:/Program Files/Atmel/Studio/7.0/toolchain/arm/arm-gnu-toolchain/bin/arm-none-eabi-gdb.exe",

3、添加GDB的tcp连接端口，使用本地端口localhost

"miDebuggerServerAddress": "localhost:2331"

更改后的文件如下，此文件也可以之间拷贝到其他项目目录下，修改对应的可执行文件和gdb文件路径即可：

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "(gdb) 启动",
            "type": "cppdbg",
            "request": "launch",
            //"program": "E:/exsample/test.elf",
			"program": "E:\\exsample\\test.elf",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${fileDirname}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            //"miDebuggerPath": "D:\\Program Files\\Atmel\\Studio\\7.0\\toolchain\\arm\\arm-gnu-toolchain\\bin\\arm-none-eabi-gdb.exe",
			"miDebuggerPath": "D:/Program Files/Atmel/Studio/7.0/toolchain/arm/arm-gnu-toolchain/bin/arm-none-eabi-gdb.exe",
            "miDebuggerServerAddress": "localhost:2331"
            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                },
                {
                    "description":  "将反汇编风格设置为 Intel",
                    "text": "-gdb-set disassembly-flavor intel",

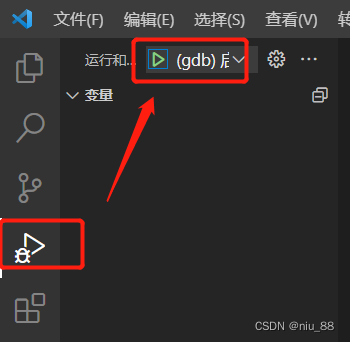

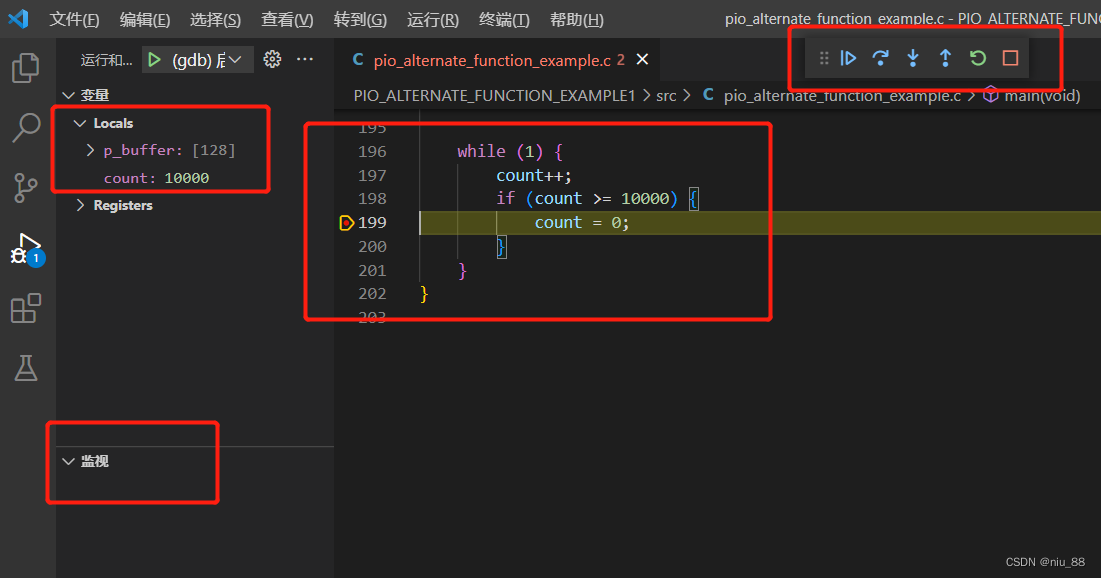

                    "ignoreFailures": true
                }
            ]
        }


    ]
}
