360智算中心万卡GPU集群架构分析



360智算中心：万卡GPU集群落地实践



360智算中心是一个融合了人工智能、异构计算、大数据、高性能网络、AI平台等多种技术的综合计算设施，旨在为各类复杂的AI计算任务提供高效、智能化的算力支持。360智算中心不仅具备强大的计算和数据处理能力，还结合了AI开发平台，使得计算资源的使用更加高效和智能化。

360内部对于智算中心的核心诉求是性能和稳定性，本文将深入探讨360智算中心在万卡GPU集群中的落地实践过程，包括算力基础设施搭建、集群优化、AI开发平台建设、以及训练和推理加速的实现。

01 基础设施建设

1.1 服务器选型

以A100/A800为例，主机内拓扑采用如下

• 2片CPU
• 2张存储网卡（负责带内管理、访问存储）
• 4块PCIe Gen4 Switch 芯片
• 6块NVSwitch 芯片
• 8块GPU芯片
• 4张IB网卡

2张存储网卡采用的是25Gb/s的网卡，通过PCIe直连CPU，主要有2个用途，第一个是带内管理，如ssh登录、监控采集等，第二个是访问分布式存储，如读取训练数据、写Checkpoint等。大语言模型训练过程中，对于文本类数据读取量级要求并不高，且一般都会采用异步加载的方式，此时25Gb/s的网卡带宽可以满足需求。但是模型训练过程中保存checkPoint时，会有瞬时大量写流量，此时25Gb/s的网卡会成为瓶颈，阻塞训练的正常进行。

为了平衡成本与性能的问题，内部采用了软硬件结合的方案，首先两张网卡采取bond4的网卡绑定方式，可以将整体带宽提高到50Gb/s，虽然牺牲了一定的容错能力，但是极大提高了网络的吞吐量。另外我们也在训练框架层做了2个方面的优化，

第一个优化是通过分布式的方式存储checkpoint，将整个模型的checkpoint部分分别在不同的节点上保存以减少网卡的压力。

第二个优化是多阶段异步保存，第一个阶段将模型与优化器从显存拷贝到内存，不阻塞模型的训练，第二个阶段将内存中的模型拷贝到分布式存储，其中第一个阶段结束后就可以继续训练了，第二个阶段可以在后台异步进行。

软件层的优化主要是在基于网卡受限的场景下，通过减少checkpoint保存时间最大化GPU有效训练时长，最后经过验证，智脑7B的模型保存时间从最开始的383s降低到5s，性能提升约70倍。8块GPU通过6块NVSwitch芯片全互联，在A100中每块GPU与每块NVSwitch芯片由2条双向25GB/s的NVLink3连接，所以每块GPU共有12条双向25GB/s的lane，即12 25 2 = 600GB/s。

A800在NVLink这里做了阉割，只有8条，所以变成了8 25 2 = 400GB/s，很多人都担心在大规模分布式训练时A800的NVLink会成为瓶颈，我们经过多次内部验证，至少在跑千卡训练任务时，NVLink并不是瓶颈。内部采用的是4张200Gb/s 的Mellanox CX6网卡，采用200Gb/s网卡的原因是同主机GPU与相邻的网卡之间通过PCIe Gen4 Switch芯片通信，PCIe Gen4 x16的通信带宽是单向32GB/s，网卡的通信性能是200Gb/s = 25GB/s，接近PCIe的通信性能，如果采用400Gb/s的CX7网卡，此时受限于PCIe Gen4的带宽，CX7的网卡性能很难发挥出来。

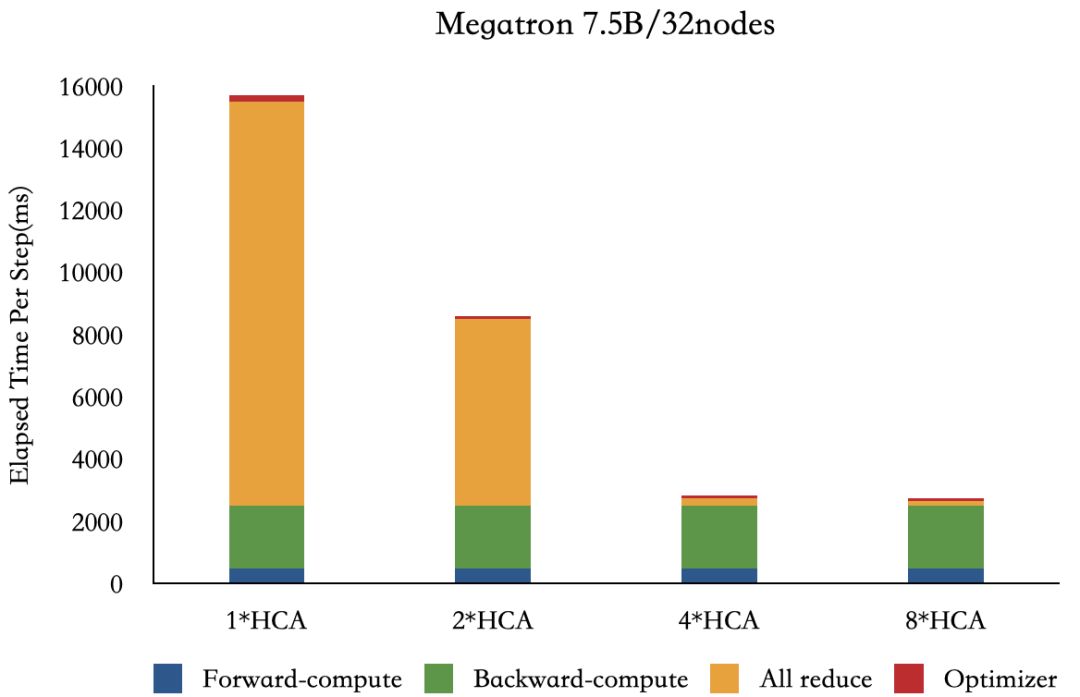

NVIDIA推荐的单台A100配备8张CX6网卡，经过验证和调研，如上图所示，Megatron-LM在32台A100节点上跑7.5B模型的时候，4张网卡单次迭代时间是2张网卡一半，但是8张网卡相比于4张网卡提升非常小࿰
