CubeMX配置SPI-Flash(W25Q256)

CubeMX配置SPI-Flash(W25Q256)

W25Q256（256Mb）将32M（字节byte）的容量分为512个块（block），每个块大小为64K字节，每个块又分为16个扇区（sector）,每个扇区4K字节。最小擦除单位为一个扇区，也就是4K字节。

首先应该配置SPI,但是这里有个大坑.

按照标准的SPI协议，当SPI被配置为主机模式后，通过SPI对从设备进行操作时，其NSS应该自动置低，从而选中（使能）从设备；一旦不对从设备进行操作，NSS立刻置为高。

但是，我在实际调试过程中发现：STM32 SPI NSS无法自动实现跳变。 一旦SPI初始化完成并使能SPI，NSS立刻置低，然后保持不变。

这个问题一直无法解决，直到我在ST官方论坛上看到国外有些技术人员也在讨论这个问题，他们得出的结论是：STM32 SPI NSS无法自动跳变。

ST官方技术人员也证实：STM32 SPI NSS是不会自动置位和复位的。按照官方说法，ST已经将其列入了改进计划。

对于这个问题，可以采用下面的方法解决：

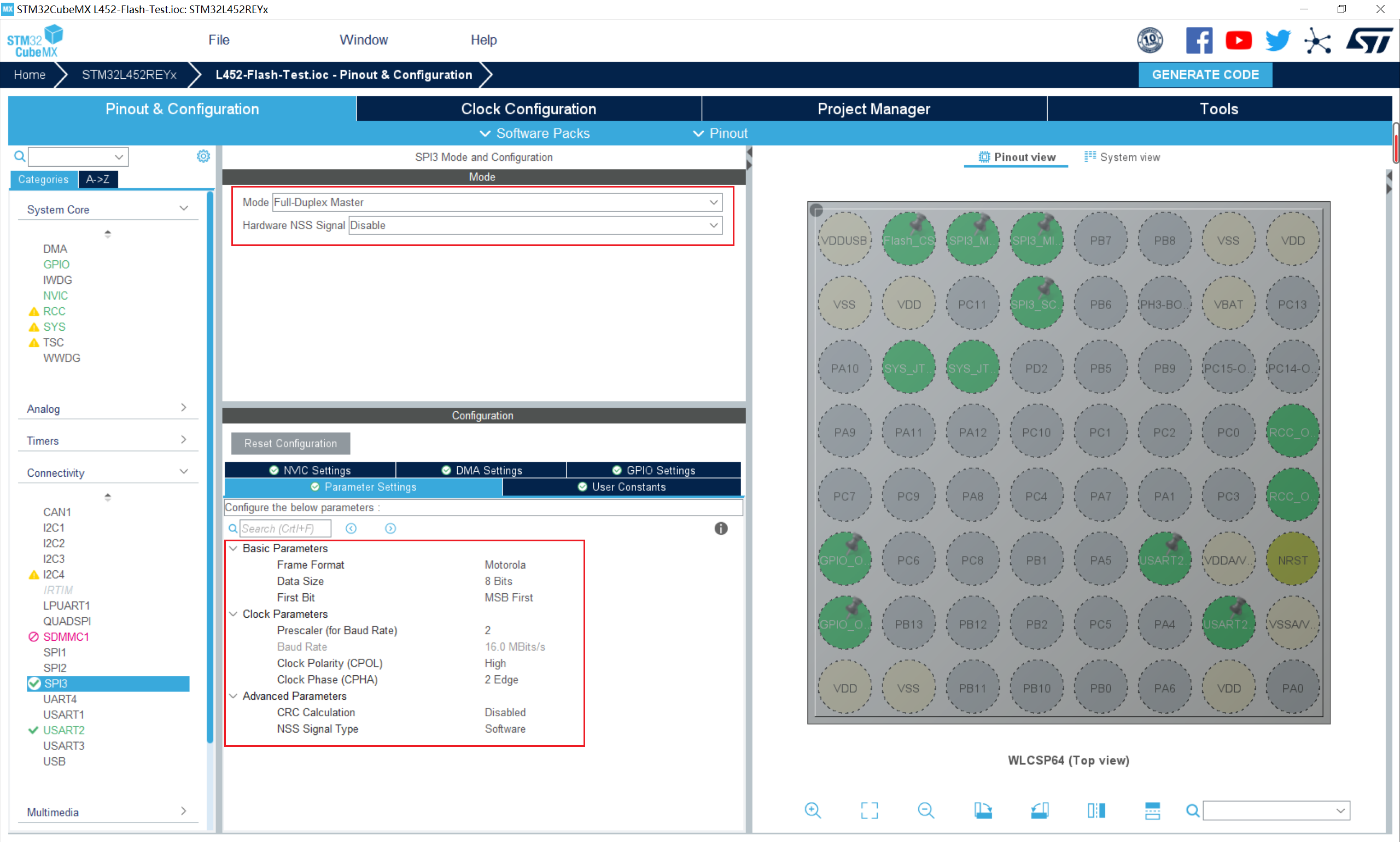

在SPI初始化时，采用NSS soft模式，然后使能NSS输出功能。从而将NSS当做GPIO使用，通过软件set和reset来实现NSS的置位和复位。

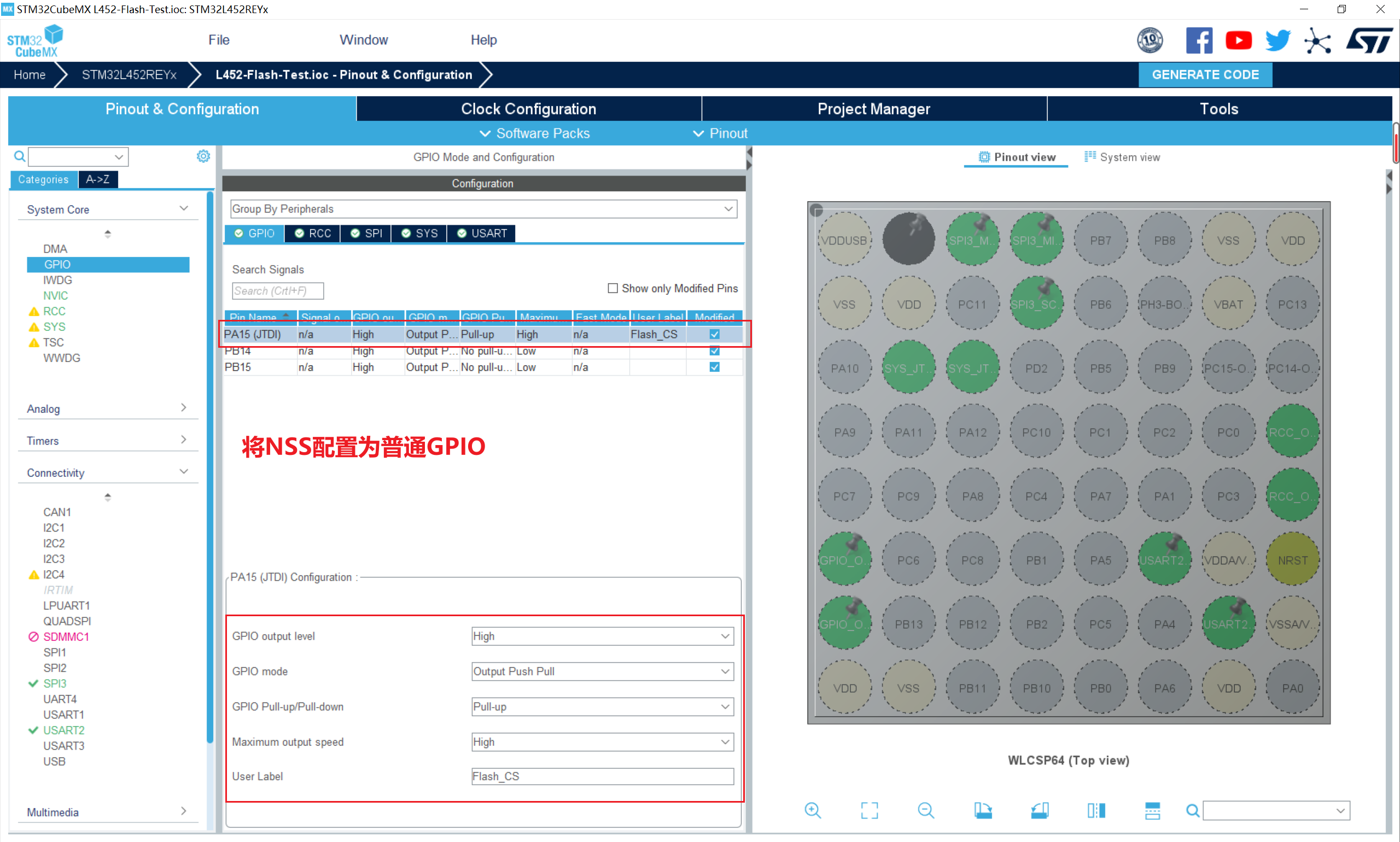

具体在CubeMX中应将FLASH的NSS当成GPIO Output配置而不是SPI NSS.配置如图所示:

因为需要在flash中存入浮点数,所以需要类型转换,这里使用union联合体实现:

union test
{
    float union_float;
    uint8_t union_int8[4];
};

测试代码:

union test Test_write,Test_read;
Test_write.union_float=1.23;

//读flash的id
BSP_W25Q256_Read_ID(id);
printf("ID = 0x%02X%02X\r\n", id[0], id[1]);

//测试flash的擦读写
BSP_W25Q256_Erase_Block(0);
BSP_W25Q256_Write(Test_write.union_int8, 0, sizeof(Test_write.union_int8));
BSP_W25Q256_Read(Test_read.union_int8, 0, sizeof(Test_read.union_int8));
printf("Ready to write:  float: %f, trans to uint8: 0x%x 0x%x 0x%x 0x%x\r\n",
       Test_write.union_float,
       Test_write.union_int8[0],
       Test_write.union_int8[1],
       Test_write.union_int8[2],
       Test_write.union_int8[3]);
printf("Read from Flash: uint8: 0x%x 0x%x 0x%x 0x%x, trans to float: %f\r\n",
       Test_read.union_int8[0],
       Test_read.union_int8[1],
       Test_read.union_int8[2],
       Test_read.union_int8[3],
       Test_read.union_float);

参考:

关于STM32 SPI NSS的讨论 https://blog.csdn.net/chseangs/article/details/4520733

SPI problem with hardware NSS management https://community.st.com/s/question/0D50X00009XkbvdSAB/spi-problem-with-hardware-nss-management

STM32CbueMX之W25Q256 https://blog.csdn.net/sudaroot/article/details/93158309
