教你如何查看Microchip MPU SD烧录镜像中设备树的内容

挂载SD image文件

用过Microchip MPU产品做Linux相关应用开发的工程师都知道，在使用buildroot生成组后的烧录镜像时，会在output/images目录下自动生成一个sdcard.img文件。那我们如何检测打包到该镜像中的文件，比如查看设备树的内容。

• 首先挂载SD卡烧录镜像文件：

例如使用buildroot自动生成的烧录镜像文件是sdcard.img

sudo kpartx -av sdcard.img

可以看到挂载sdcard.img文件后，发现镜像文件被分为2个分区

• 手动挂载boot代码存储分区：

Microchip MPU的SD卡或者eMMC烧录镜像文件，会被分为2个分区。第一个分区是被格式化为FAT格式且大小为64MB的boot分区，用来存储boot.bin、itb文件、u-boot.bin和uboot.env文件。

Microchip MPU在启动的时候，内部ROM Code首先会挂载第一个boot分区，然后尝试从boot分区寻找boot.bin文件并加载到MPU内部SRAM进行运行。

mkdir tmp
sudo mount /dev/mapper/loop11p1 tmp/

提取itb文件中的内容

关于itb文件，Microchip在其linux4sam网站上给出了以下解释“ we use a FIT image, which embeds the Kernel + Device Tree blobs in a single file.“
The FIT image is a placeholder that has the zImage and the base Device Tree, plus additional overlays that can be selected at boot time.

也就说在单个itb文件里面，打包进去了多个dtb文件，在uboot加载阶段，根据用户不同的配置，来动态地加载不同的dtb文件，实现用户板级的灵活配置。

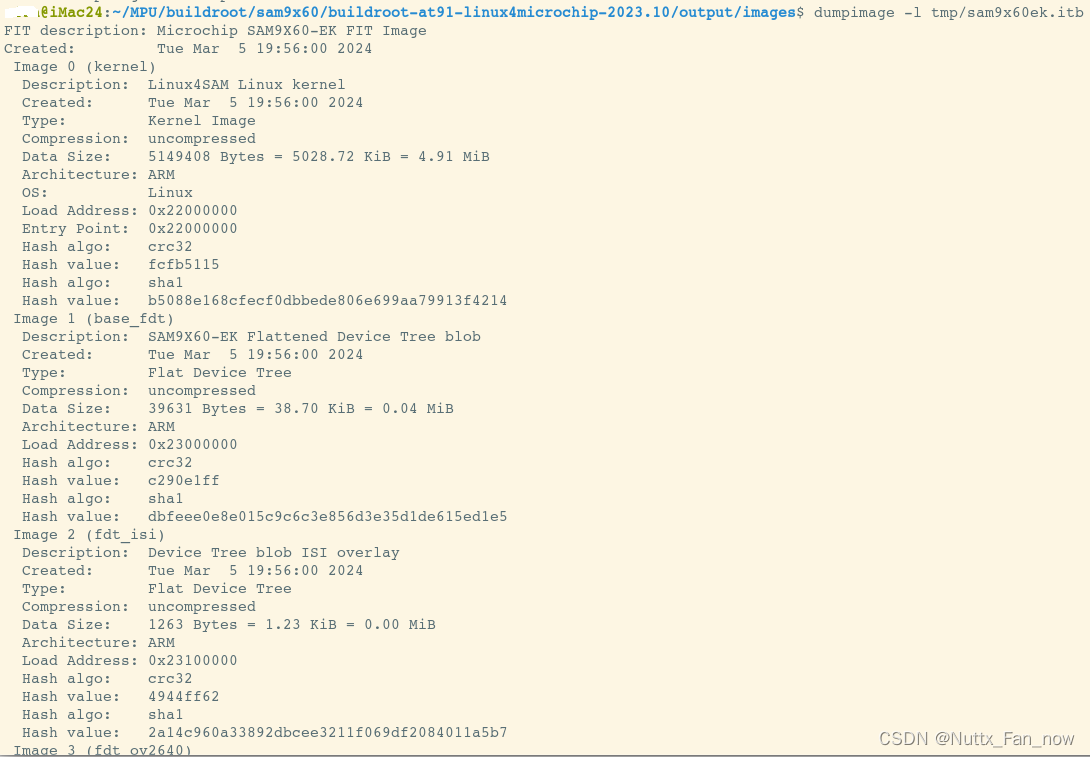

dumpimage -l /tmp/sam9x60ek.itb

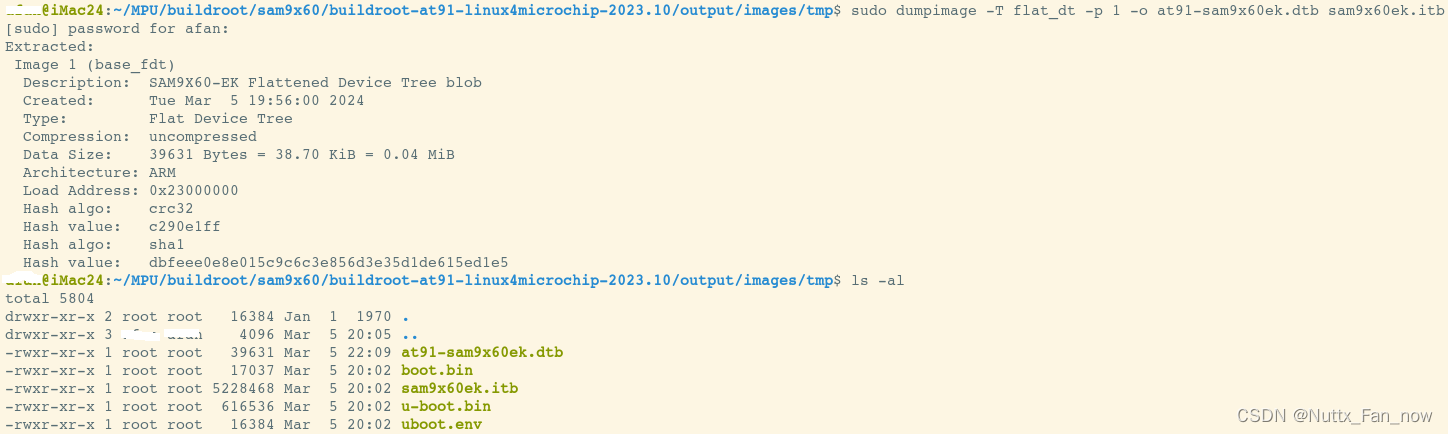

• 手动从itb文件里面提取所需要的dtb文件：

sudo dumpimage -T flat_dt -p l -o at91-sam9x60ek.dtb sam9x60ek.itb

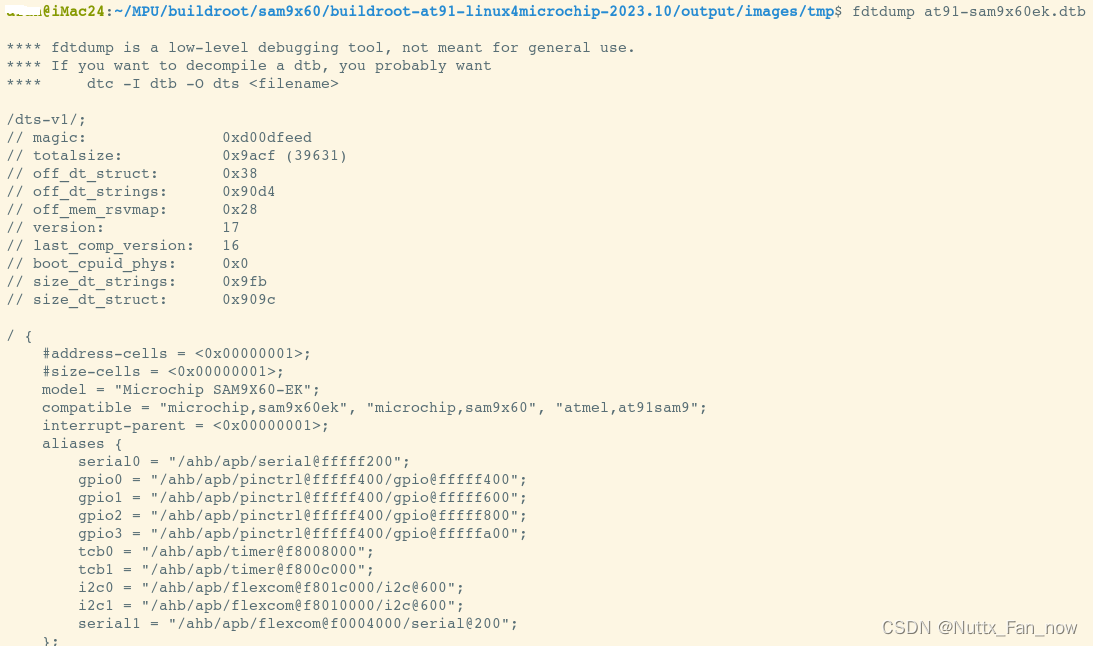

• 使用fdtdump命令查看dtb文件：

fdtdump at91-sam9x60ek.dtb
