PNP型三极管是不是要发射极接正电压,基极和集电极接地才能工作?能给张图不?

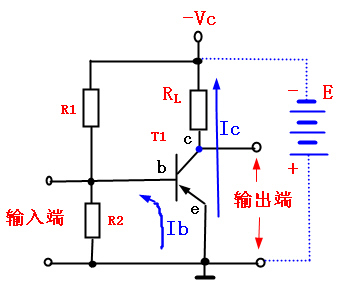

PNP型三极管的正常工作状态,是要发射极e,接正电压,但后面的基极b,和集电极c,接地的说法是不正确的。画一PNP三极管基本工作原理图供参考:



向左转 | 向右转

  1、图中已显示了PNP管的工作条件;

  2、E 为 T1 的工作电源,电源正极连接 e,负极通过RL(负载电阻)连接到 c ;

  3、基极 b的负偏置电压,由R1与R2分压提供。该偏压会产生发射极流向基极的电流 Ib ;

  4、Ib 则会引起 Ic 的产生,即 Ic = Ib x β ,β值为管子的放大倍数;

  5、总结,PNP管工作条件,基极与发射极之间的PN结,要有一个负偏压-Vbe,集电极与发射极之间也要有一个负电压 -Vce 。而-Vbe、-Vce符号即表示了 e 为接参考地电位之意,“-”号表示电压极性。

### PNP NPN 在 GPIO 中的区别 在嵌入式系统开发中,尤其是涉及到微控制器单元 (MCU) 的通用输入/输出 (GPIO) 口时,理解 PNP NPN 晶体管的工作方式对于设计电路至关重要。 #### 工作模式差异 当应用于 GPIO 控制逻辑时: - **NPN 类**通常用于拉低负载电流。这意味着,在激活状态下(即基极施加适当信号),集电极发射极之间导通,使得电流可以从电源流向接地路径[^1]。 对于基于 NPN 结构的输出配置来说,有输出时表现为近 GND 或者说是 0V 状态;而无输出则呈现开路情况[^2]。 - **PNP**则是作为源极跟随器工作,负责提供高电平驱动能力。在这种情况下,一旦收到合适的控制信号,就会允许电流从 Vcc 流向负载再回到地线。因此,其特性是有输出时给出近似供电电压(比如 24V),而在未触发条件下保持断开连。 #### 实际应用中的体现 具体到 GPIO 应用场景下: - 如果采用的是 **NPN 输出形式**,那么意味着该引脚能够主动拉低至地面电位,适用于需要将某节点设置成低电平时的情况。例如,在构建简单的 LED 驱动电路里,可以利用 NPN 来实现关闭LED灯的效果[^3]。 - 反之,若是选择了 **PNP 输出结构**,这表明此口具备把某个点提升到较高电势的能力,适合那些期望由硬件本身去设定高电平的应用场合。如某些传感器模块可能依赖外部设备为其指定一个稳定的参考电压水平以便常运作。 ```c // 示例代码展示如何配置 GPIO 为同的输出类 void setup_gpio_as_npn(int pin){ pinMode(pin, OUTPUT); } void set_low_level(int pin){ // 模拟 NPN 行为 digitalWrite(pin, LOW); } void setup_gpio_as_pnp(int pin){ pinMode(pin, OUTPUT); } void set_high_level(int pin){ // 模拟 PNP 行为 digitalWrite(pin, HIGH); } ```
