半导体存储器(RAM和ROM)

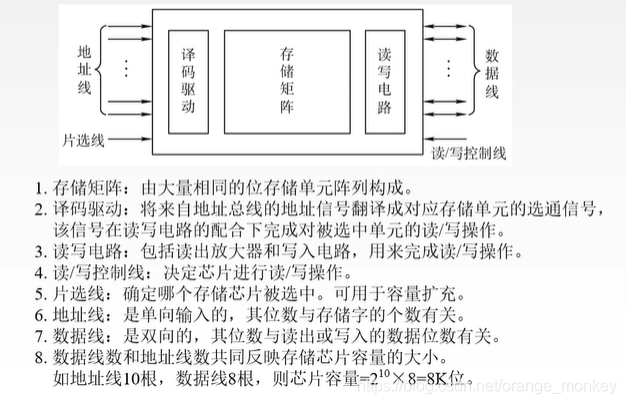

半导体存储芯片的基本结构：

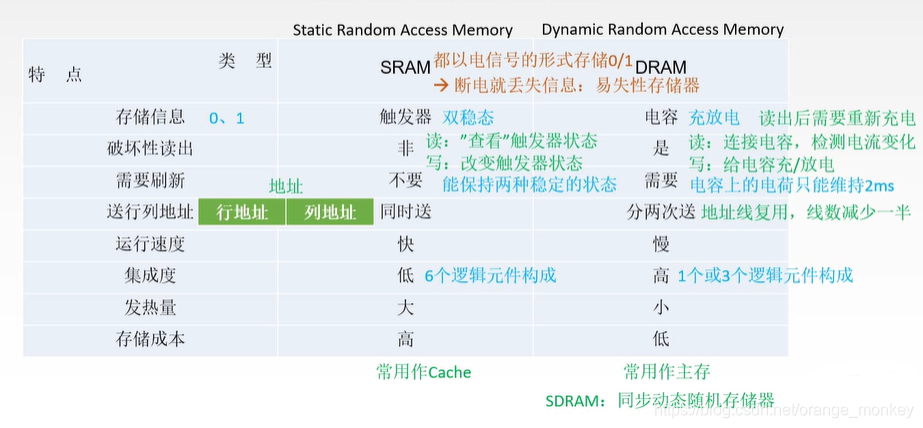

随机存取存储器（RAM）：

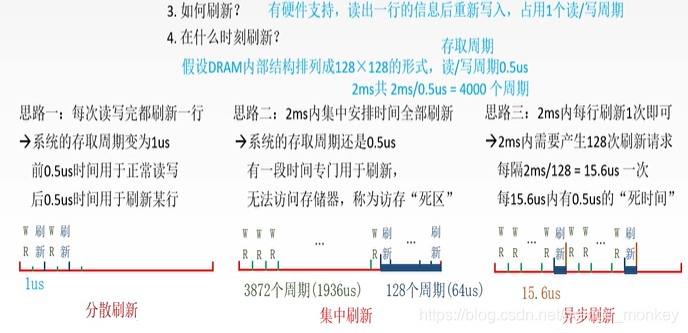

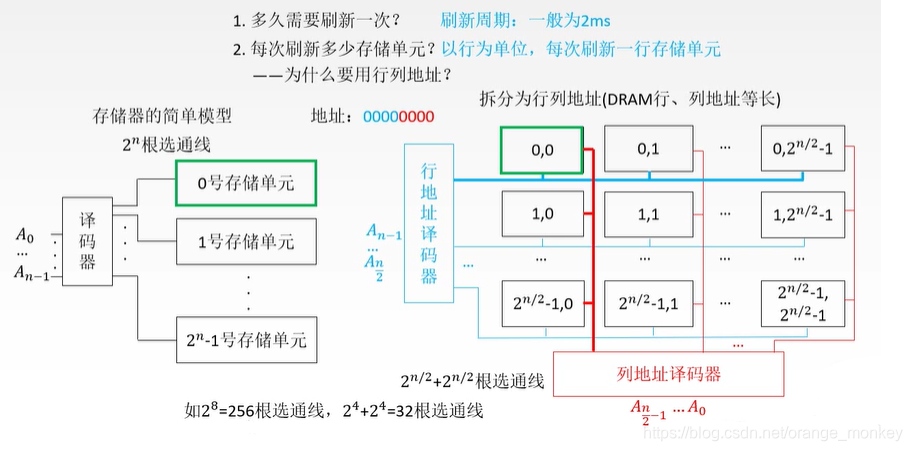

DRAM的刷新：

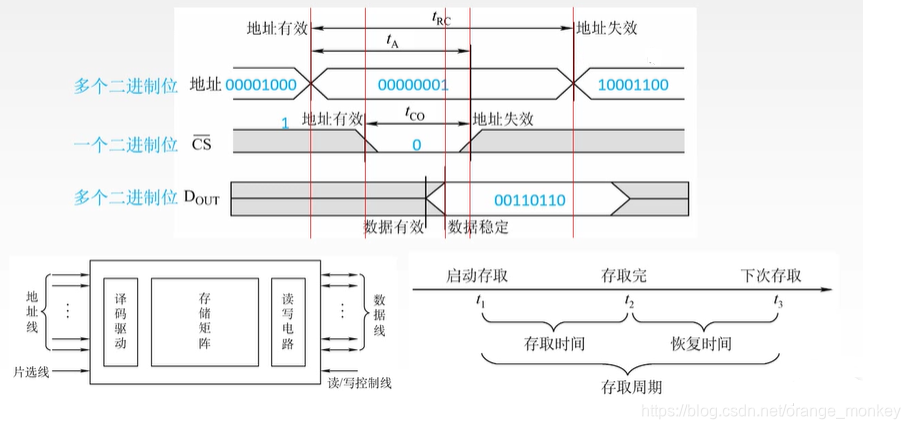

SRAM的读周期：

（注：CS代表片选线，上面有横线表示低电平有效。）

0/1的信号通过地址线传过来后不能马上读取，因为都是通过不同的线传过来的，速度不一，如果马上读取会读取到一个不稳定的地址，所以要隔一小段时间再接通片选线，接通片选线后从存储距阵获取数据也是需要时间的，所以不能立马断开片选线，等需要读取的数据稳定下来后再断开片选线，断开片选线后数据可能还在传送，所以数据线上的信号会维持一段时间再关闭，相应的地址线上的信号也是维持一段时间再关闭，所以等到整个数据确认读取完毕，读的过程就结束了。

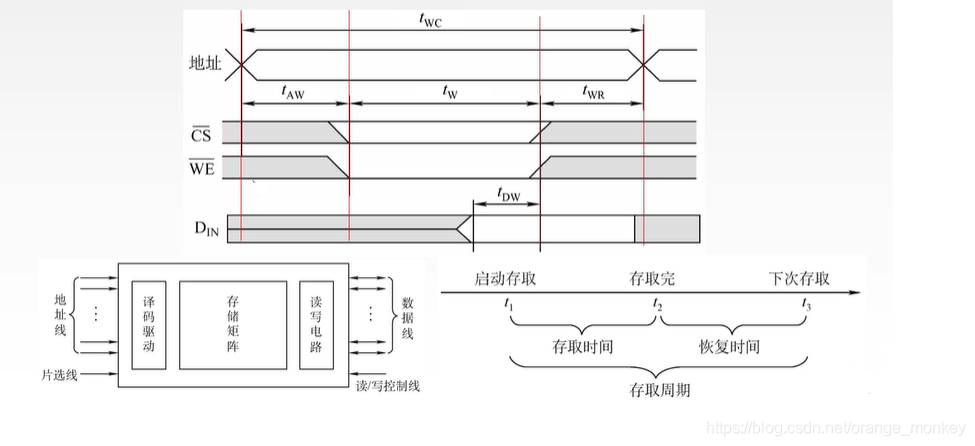

SRAM的写周期：

（注：WE为读写控制线）

只读存储器(ROM)：

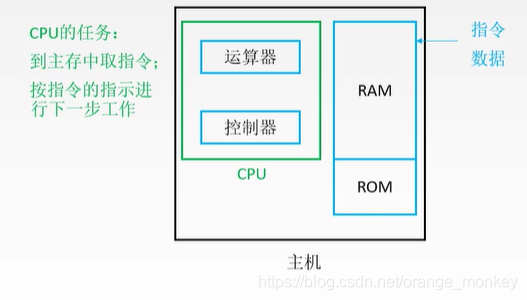

如果只用RAM作为主存的话，那么一旦断电，里面的内容就会全部丢失，这个时候如果CPU想在主存里面取指令的话就会发现是一片空白，那么整个机器就没有办法工作了，所以就需要一些掉电之后内容不会丢失的存储器，我们最熟悉的就是硬盘这些辅存，但是辅存不会和CPU直接通信，它是通过I/O接口连接到主机的，而如何控制I/O接口的工作也是需要主存当中提供一些指令来控制的，所以这个时候就需要另外一种存储器，它既能掉电后不丢失里面的内容，又能跟CPU直接通信，这就是只读存储器ROM。

ROM的容量不会很大，但是它会存储一些关键的信息，比如说可以指出OS在辅存中的位置，并把OS通过I/O接口调到RAM中，完成这个数据的调取之后，CPU再去访问RAM就能获取到正确的指令了。

所以，实际上，主存是由RAM和ROM构成的。

ROM负责存放一些开机之后必要的信息，而正在运行的信息则存放在RAM中。

为什么不能用ROM代替RAM?
RAM的读写速度很快，而ROM的读写速度很慢，甚至ROM刚出现时还不具备写功能。

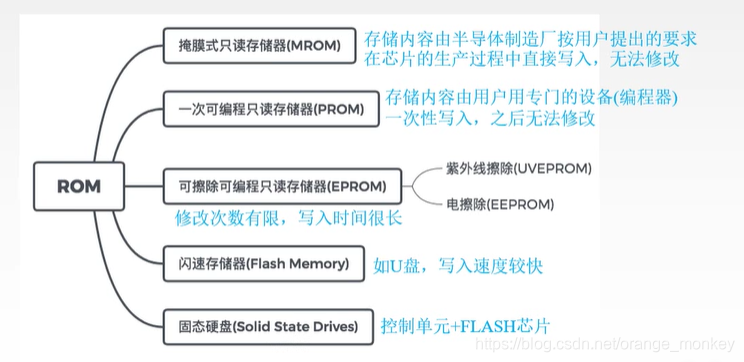

ROM的基本类型和发展历程：

总结:
