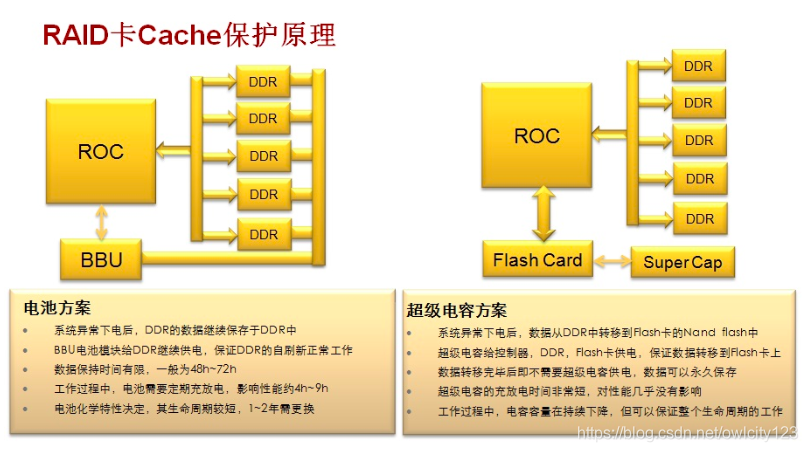

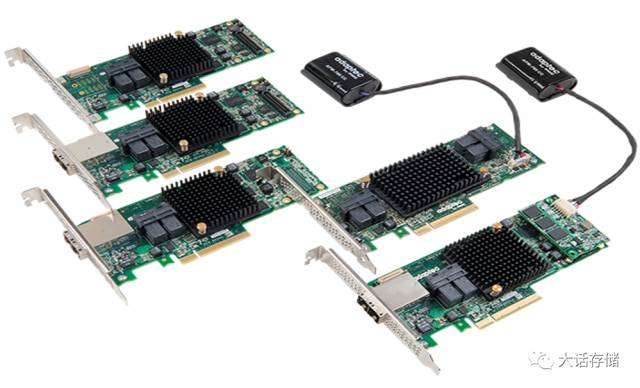

目前最新的Raid卡已经普遍使用超级电容+Flash子板的方式来将非正常掉电后的脏数据刷入Flash中永久保存。超级电容的电量在几十法拉量级。而早期的Raid卡普遍使用的是锂电池，掉电后直接给板载的DRAM持续供电，进入DRAM自刷新模式。所以电池的电量需要足够大，一般是被设计为足够支撑板载DRAM持续自刷新72小时。

锂电池的备电方式有两个缺点：故障率高、丢数据风险依然较高。锂电池很难维护，需要记录其充电次数、寿命、电量估算、漏电等等数据并作出决策。早期的时候，在某大型互联网公司曾经出现过因为Raid卡固件bug导致的大面积业务瘫痪。当时场景是这样的：由于Raid卡固件bug，到了某个日期时，突然报告电池故障，其实电池并没有故障。随后Raid卡自动进入Write Through模式，导致数千台服务器写性能骤降，前端业务直接瘫痪，影响极度恶劣。

这次事故更加促成了Raid卡厂商转向使用超级电容+Flash的备电方案。超级电容在50℃环境下可以使用5年，平时根本不需要维护。再加上加入了Flash，而不是持续刷新DRAM，所以掉电之后仅需要提供数十秒的供电时间即可，而且如果采用SLC Flash，其数据持久性可以保持数年之久，没有丢数据风险。

SAS 3008卡

LSI SAS3008IR不支持带外管理功能，但是提供直通和RAID功能，支持直通和RAID混合配置。即可以通过RAID卡本身的配置界面和命令行配置管理RAID及其下挂载的硬盘，但无法通过iBMC等带外管理工具对RAID卡进行管理。没有电容/电池，没有缓存

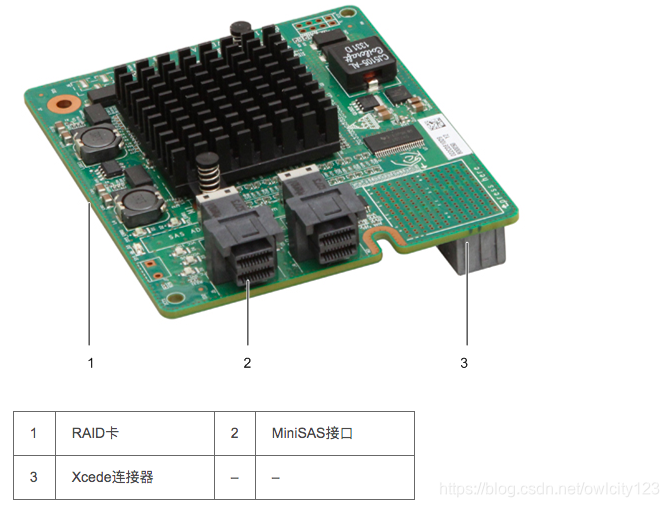

3008卡结构

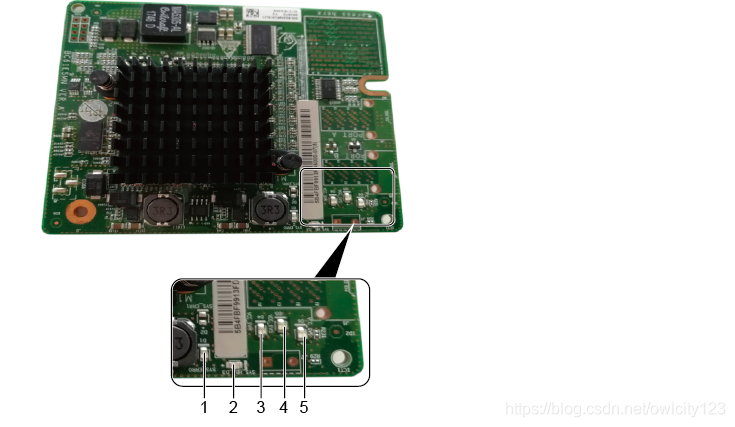

RAID卡指示灯

SAS 3108卡

LSI SAS3108自带的Cache对RAID卡性能的提升有非常重要的作用，主要体现在：

• 在写数据时，直接写入Cache，当写入的数据积累到一定程度，RAID卡才将数据刷新到硬盘，这样不但实现了批量写入，而且Cache作为快速读写设备，其本身的读写速度都远高于硬盘，因此采用Cache后，整个设备的写数据速度得到提高。
• 在读数据时，如果可以直接在Cache中命中的话，将减少磁盘寻道操作，将响应时间从6ms以上降低到1ms以内，提升了数据读速度。

Cache数据的掉电保护依赖于与RAID卡相连的超级电容。

3108卡的结构

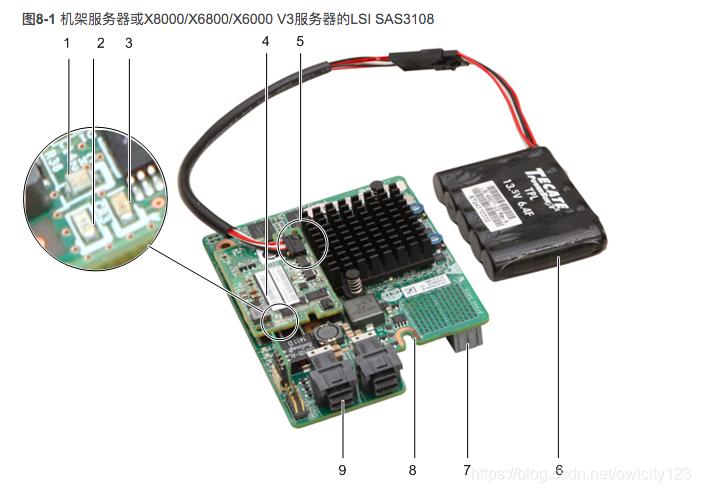

1	TFM扣卡状态指示灯	2	TFM扣卡故障指示灯
3	TFM扣卡电源指示灯	4	TFM扣卡（配套超级电容使用）
5	超级电容接口	6	超级电容
7	Xcede连接器	8	RAID卡
9	MiniSAS接口	–	–

TFM扣卡指示灯说明

指示灯	颜色	说明
TFM扣卡电源指示灯（PWR）	绿色	亮：服务器主板掉电时，超级电容激活并为Cache供电。 灭：超级电容不供电。
TFM扣卡状态指示灯（STAT）	蓝色	亮：Cache处于读写状态。 灭：Cache无数据读写操作。
TFM扣卡故障指示灯（FLT）	橙色	亮：超级电容故障。 灭：超级电容正常。

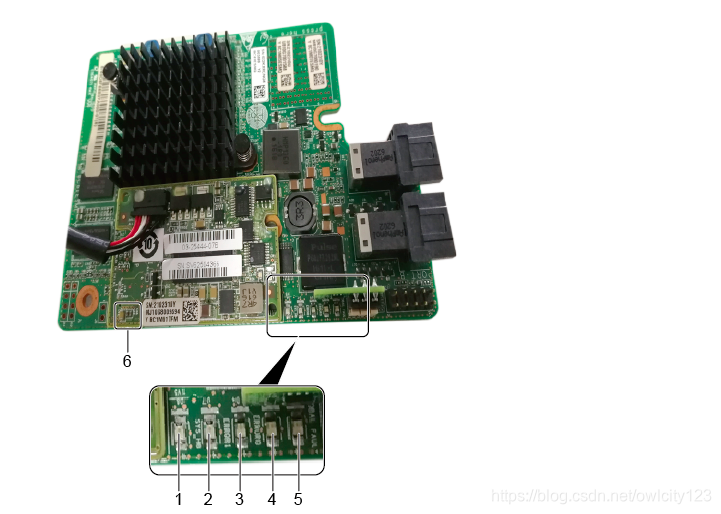

RAID卡指示灯
