配置无状态IPv6地址自动配置基础实验

实验描述

两台路由器设备相连，其中AR2的接口GE0/0/0能够自动获取IPv6地址，从而实现设备之间通信。



 实验思路

为了能让AR2的接口GE0/0/0自动获取IPv6地址，该AR2的接口GE0/0/0需要开启无状态地址自动配置功能。

为了分配前缀给AR2的接口GE0/0/0，AR1上需要配置全球单播地址，并开启RA消息的发布，通过RA消息将IPv6前缀信息发送给AR2。

配置命令

AR1 system-view sysname Router1 ipv6                                               #开启路由器ipv6报文转发功能 interface GigabitEthernet0/0/0  ipv6 enable                                   /#开启路由器接口IPv6报文转发功能  ipv6 address FC01::1/64                 #配置接口的全球单播IPv6地址  undo ipv6 nd ra halt                           #开启接收RA报文，默认是关闭的

AR2 system-view sysname Router2 ipv6 interface GigabitEthernet0/0/0  ipv6 enable  ipv6 address auto global          # AR2只需要接收AR1推送的前缀即可

验证实验结果

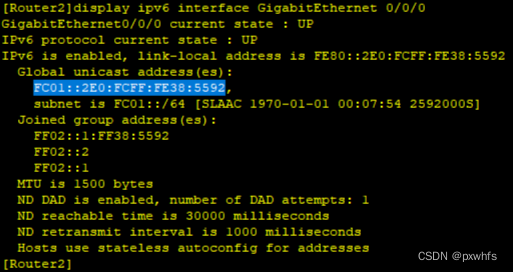

配置完成后主要检查Router2端是否获得了fc01开头的IPV6地址，如下图

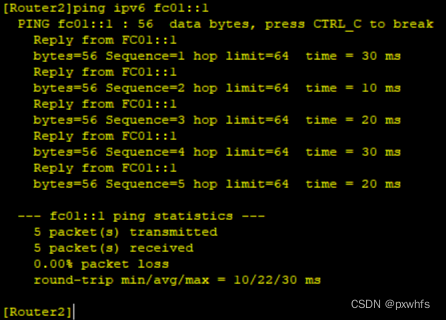

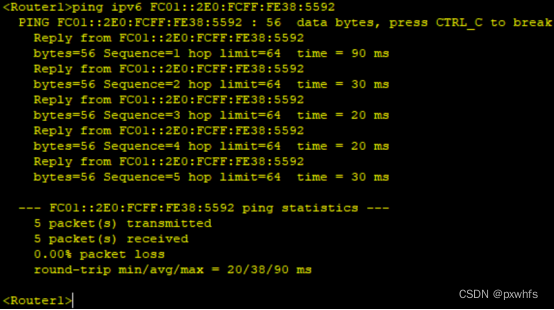

 如上图可看到Router2端已获得一个fc01开头的IPV6地址，证明自动配置完成，此时也可以在Router1上使用ping命令测试 Router2的fc01地址是否可达。如下图，测试可达。



 总结

实验在华为虚拟器ensp上实现的，PC机无法实现该效果，使用的是路由器设备，也可以使用防火墙设备来实现。

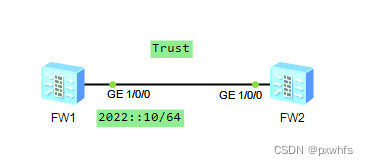

防火墙实现该实验

 为了分配前缀给FW2的接口GE1/0/0，FW1上需要配置全球单播地址，并开启RA消息的发布，通过RA消息将IPv6前缀信息发送给FW2。

FW1 Username:admin Password:Admin@123 The password needs to be changed. Change now? [Y/N]: y Please enter old password: Admin@123 Please enter new password: admin@123 Please confirm new password: admin@123 system-view sysname FW1 ipv6 interface gigabitethernet 1/0/0 ipv6 enable ipv6 address  2022::10 64     #配置接口的全球单播地址 undo ipv6 nd ra halt              #开启RA消息发布功能 quit  #将接口添加入到安全区域 firewall zone trust add interface gigabitethernet 1/0/0 quit 配置安全策略 security-policy  rule name policy1 source-zone local trust destination-zone trust local action permit quit

FW2 Username:admin Password:Admin@123 The password needs to be changed. Change now? [Y/N]: y Please enter old password: Admin@123 Please enter new password: admin@123 Please confirm new password: admin@123 system-view sysname FW2 ipv6 interface gigabitethernet 1/0/0 ipv6 enable ipv6 address auto global           #开启无状态地址自动配置功能 quit  #将接口添加入到安全区域 firewall zone trust add interface gigabitethernet 1/0/0 quit 配置安全策略 security-policy  rule name policy1 source-zone local trust destination-zone trust local action permit quit

验证实验结果

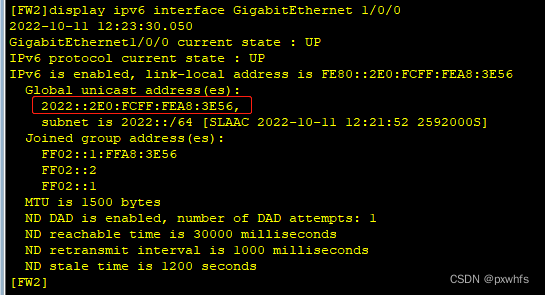

 配置完成后主要检查FW2端是否获得了2022开头的IPV6地址，如下图
