用74LS161异步清零功能构造一个42进制计数器，两片之间级联采用同步级联方式。初态从零开始（即0000 0000~0010 1001）

pallzz

已于 2024-04-27 15:46:50 修改

阅读量1.1k

点赞数 4

分类专栏：数电文章标签：经验分享其他

于 2024-04-27 15:45:00 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/pallzz/article/details/138250851

版权

数电专栏收录该内容

1 篇文章

订阅专栏

本文详细介绍了74LS161逻辑芯片的真值表，探讨了如何使用QuartusII设计并实现一个42进制计数器，同时提供了相应的仿真波形，展示了计数器的工作原理和设计过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

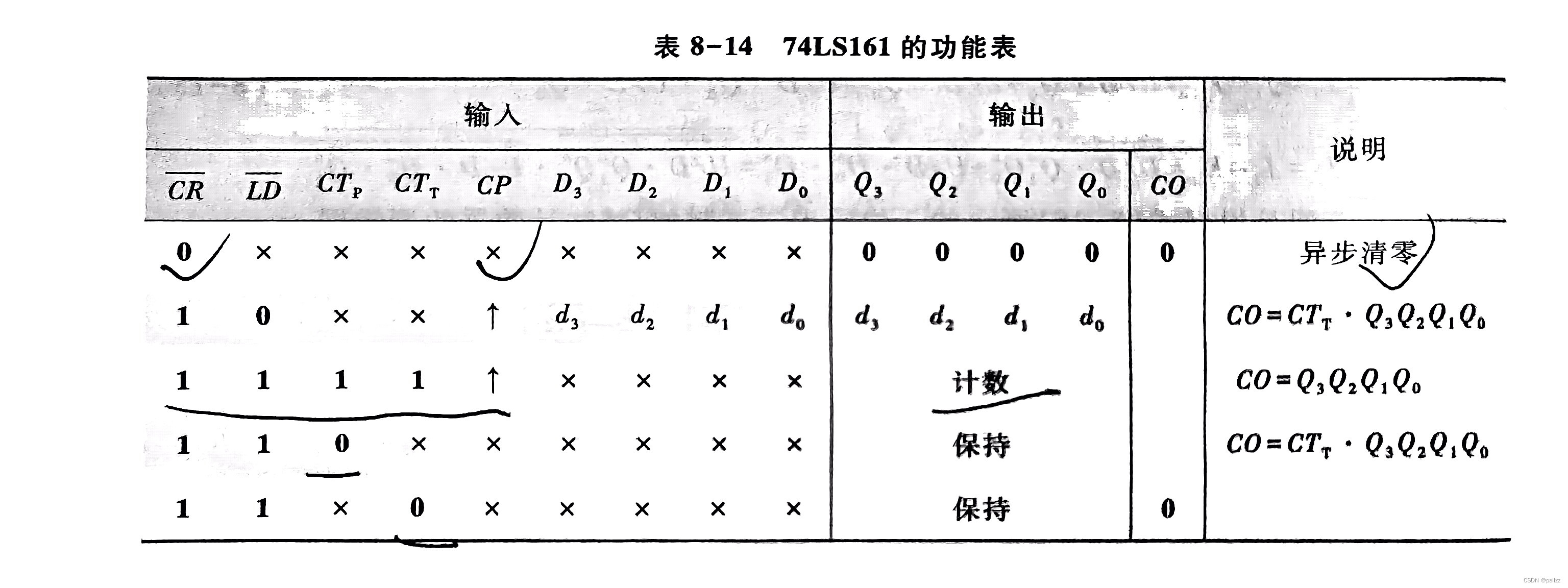

74LS161真值表

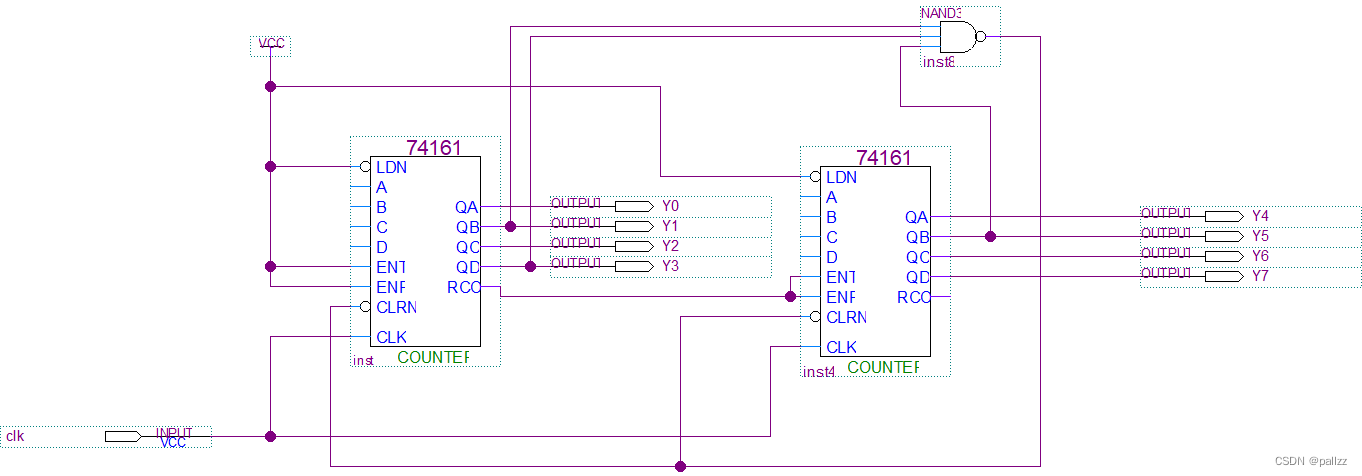

42进制计数器原理图（Quartus II 74161 实现）

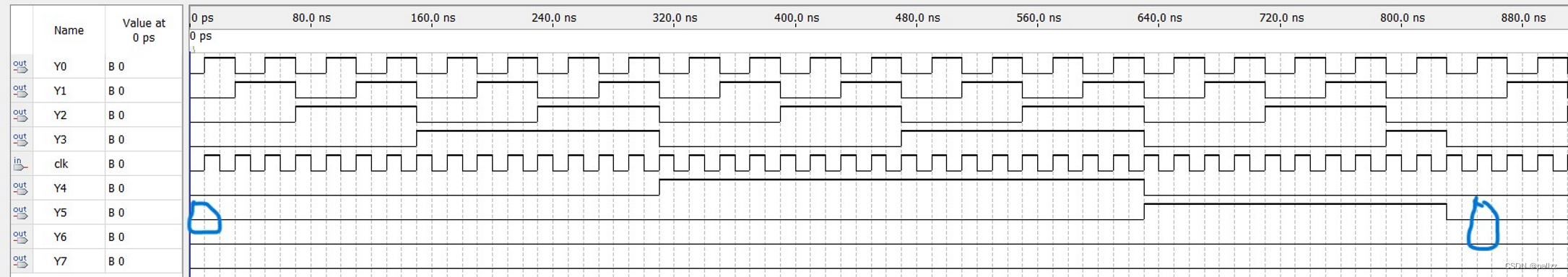

仿真波形
