【matplotlib】可视化之路——Cell类详解

概述

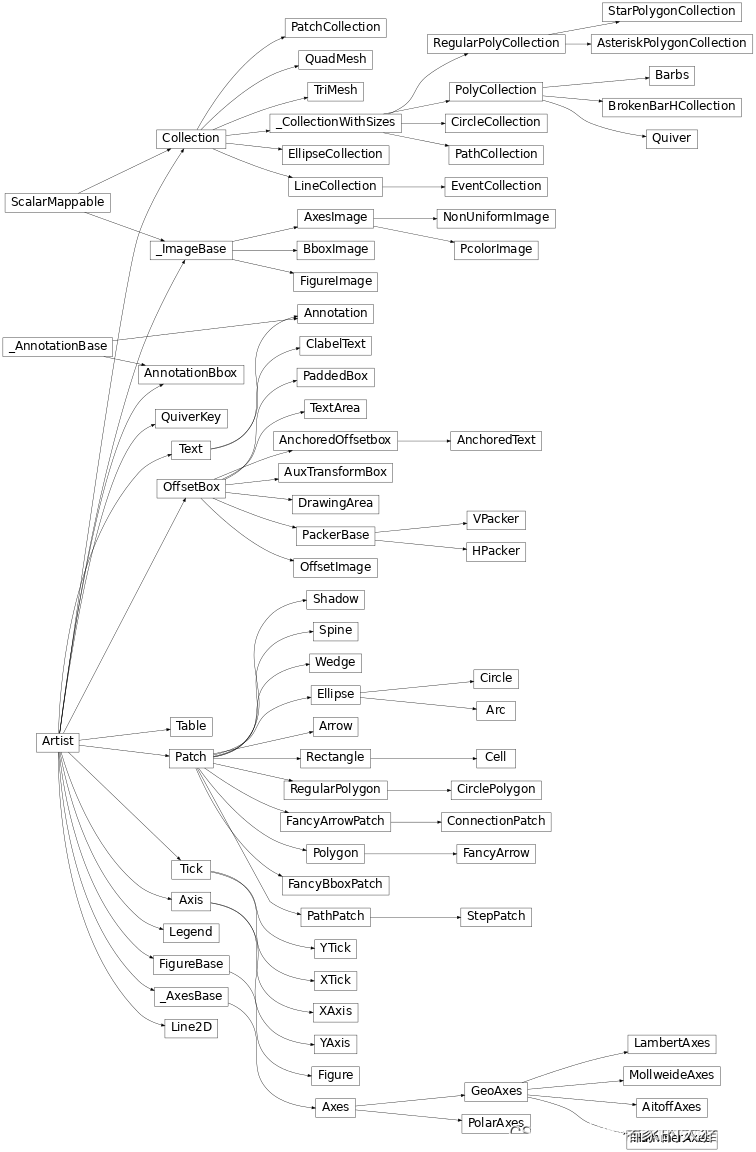

以下是 maplotlib 库中的继承图：

Cell 类继承自 Rectangle 类，其实一个 Cell 类就是一个 Rectangle 类加上特定的文本。一般情况下不会从 Cell 类创建实例，而是作为 plt.table() 创建的 Table 对象的单元格存在。

Cell 类的定义如下：

class Cell(Rectangle):
	def __init__(self, xy, width, height,
	             edgecolor='k', facecolor='w',
	             fill=True,
	             text='',
	             loc=None,
	             fontproperties=None,
	             *,
	             visible_edges='closed',
	             ):
	    super().__init__(xy, width=width, height=height, fill=fill,
                 edgecolor=edgecolor, facecolor=facecolor)

参数说明：

• Xy：指定 Cell 对象左下角的位置；
• Width：指定单元格宽度；
• Height：指定单元格高度；
• Edgecolor：指定单元格边缘颜色，默认黑色；
• Facecolor：指定单元格背景颜色，默认白色；
• Fill：指定是否使用背景颜色进行填充，默认是 True；
• Text：指定单元格文本, 默认空字符串；
• Loc：指定单元格文本对齐方式，默认右对齐；
• fontproperties：指定字体字典；
• visible_edges：指定单元格边缘线的绘制模式，默认 closed 绘制所有的边缘；

从 Cell 类的初始化可以看出除了文本之外都会将参数委托给父类 Rectangle 进行初始化，印证了 Cell 类就是一个 Rectangle 类加上特定的文本这句话，还有这里构建 Cell 实例的时候无法传递 Patch 类的相关参数。

示例

一般情况下我们都是通过 plt.table() 创建 【Table】 对象并将它添加到画布中的，我们先以一个简单的示例来演示一下 Cell 对象应用，完整代码如下：

import numpy as np

import matplotlib.pyplot as plt

plt.figure()
ax = plt.gca()
y = np.random.randn(9)

col_labels = ['col1', 'col2', 'col3']
row_labels = ['row1', 'row2', 'row3']
table_vals = [[1, 12, 13],
              [22, 21, 23],
              [28, 29, 30]]

row_colors = ['red', 'green', 'gold']

my_table = plt.table(cellText=table_vals,
                     cellLoc='center',
                     colWidths=[0.1] * 3,
                     rowLabels=row_labels,
                     colLabels=col_labels,
                     rowColours=row_colors,
                     loc='upper right')

plt.plot(y)
plt.show()

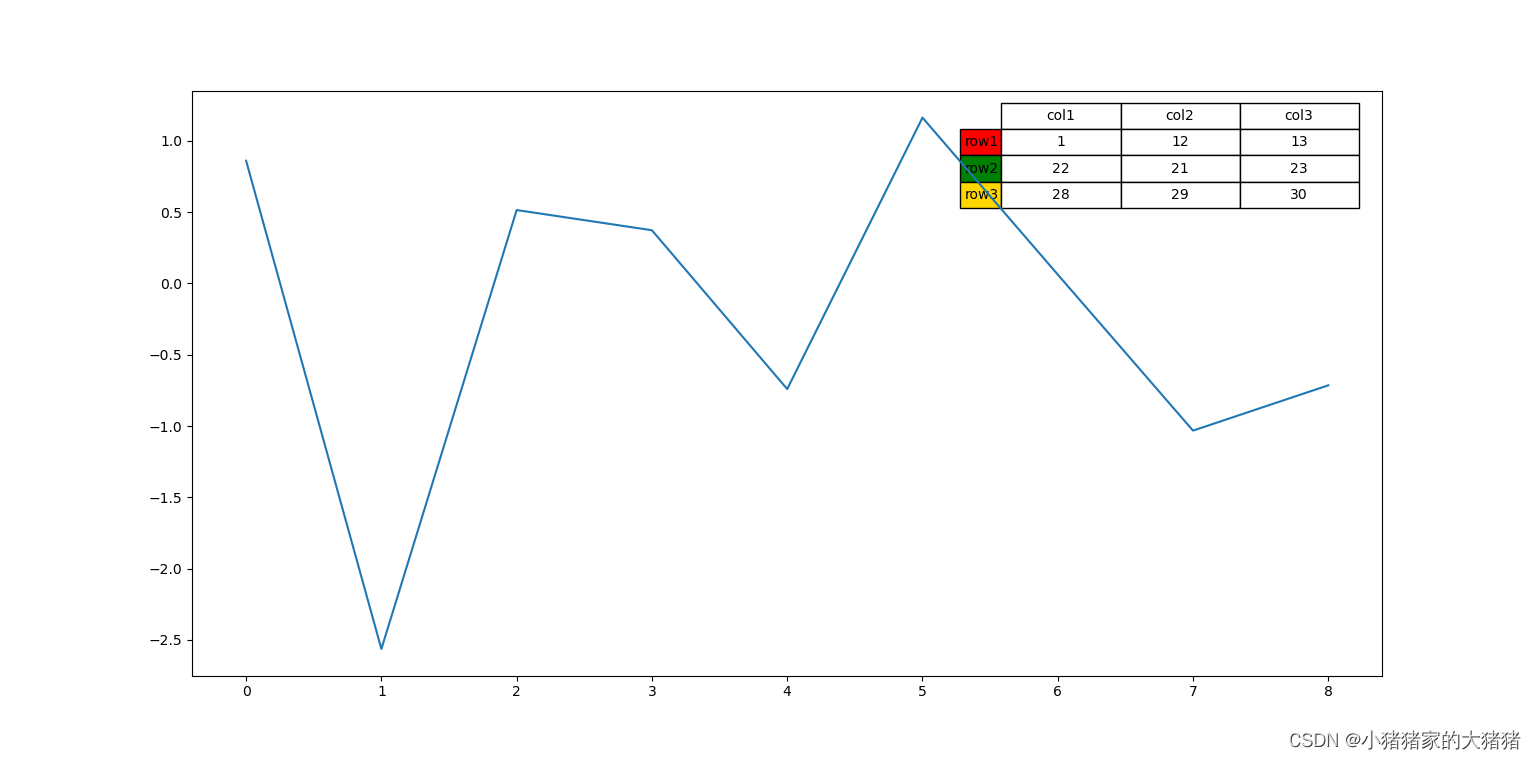

画图效果如下：

上面图中的表格可以看做是多个 Cell 对象的组合，cellText 参数制定了数据单元格的 text 属性；cellText 指定了行标签的 text 属性； colLabels 参数指定了列标签的 text 属性；colWidths=[0.1] * 3 指定了每一列单元格的 width 属性；cellLoc 参数则指定了 Cell 对象文本的对齐方式。经过上面的分析可以看出 plt.table() 就是一种快速创建多个二维 Cell 对象的方法，这也是我们最常用的一种方式。

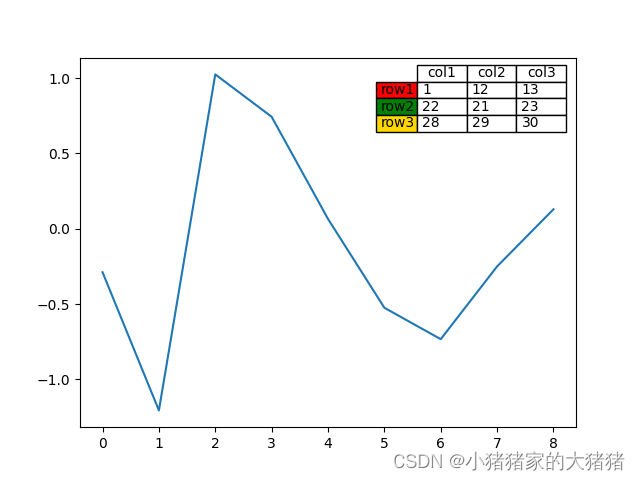

现在我们更改一下 cellLoc='left' 参数，看看会发生什么？可以看到数据表格已经变成左对齐了。

最后我们再来看一个示例，Patch 类中有一个属性 hatch，它可以指定块内部填充样式，如果我们创建 Cell 对象的时候传递该属性会发生什么呢？

cell = Cell((30, 30), 30, 30, hatch='*')
TypeError: __init__() got an unexpected keyword argument 'hatch'

文中难免会出现一些描述不当之处（尽管我已反复检查多次），欢迎在留言区指正，相关的知识点也可进行分享，希望大家都能有所收获！！如果觉得我的文章写得还行，不妨支持一下。你的每一个转发、关注、点赞、评论都是对我最大的支持！
