使用拟合方法实现光敏电阻传感器数值与光照强度的近似转换

这次来分享一次突发奇想的经历。文章主要是要实现将ADC模块获取的光敏电阻数值转换成标准单位勒克斯的光照强度，虽然说由于实验方法和实验环境，最终结果并不是很准确，但也算是一次创意小实验。
最终的代码可以来这里下载：
Android端
MCU端

一、前言（无关技术的废话，可以跳过）

最近在项目搞STM32和光敏电阻传感器，辛辛苦苦地找了厂家客服和很多资料，发现都没有光敏电阻阻值或者电压转换成光照强度的公式。
百度了一下，发现我还是太高估了光敏电阻的精确度了，大多数光敏电阻传感器只是提供一个大概的明暗程度的判断，有一些三线的光敏电阻传感器只是提供一个DO口，输出就是1位二进制表示的明和暗。四线的光敏电阻传感器就有提供一个AO口，输出的是12位二进制表示的电压，相比来说就准确了许多，但是不同厂家甚至是同一个厂家的不同光敏电阻，对于光照强度的转换相去甚远，所以基本上找不到一条符合所有光敏电阻的转换公式。如果要更加精准的光照强度，更多的是使用光敏二极管或者是数字照度仪等。
但是，我不甘心呀，项目需要的是光照强度，而到手的光敏电阻传感器我也不想就这么地废了。所以我就想：能不能自己给光敏电阻传感器测试一下，计算出属于它的公式。实际上，我只要有一个能够测光照强度的东西就可以实现。突然想到，手机不就有这个玩意吗？虽然手机的也不够精准，但还是值得一试的，于是，我就有一个大胆的思路：

1. 开发一个可以获取手机光线传感器数据并且存入数据库的APP；
2. 将手机和我的光敏电阻传感器同步同向测试，获取两者的数据；
3. 将手机获取的以勒克斯（lx）作为单位的数据，和光敏电阻的数据进行拟合，获得两者之间的转换公式。

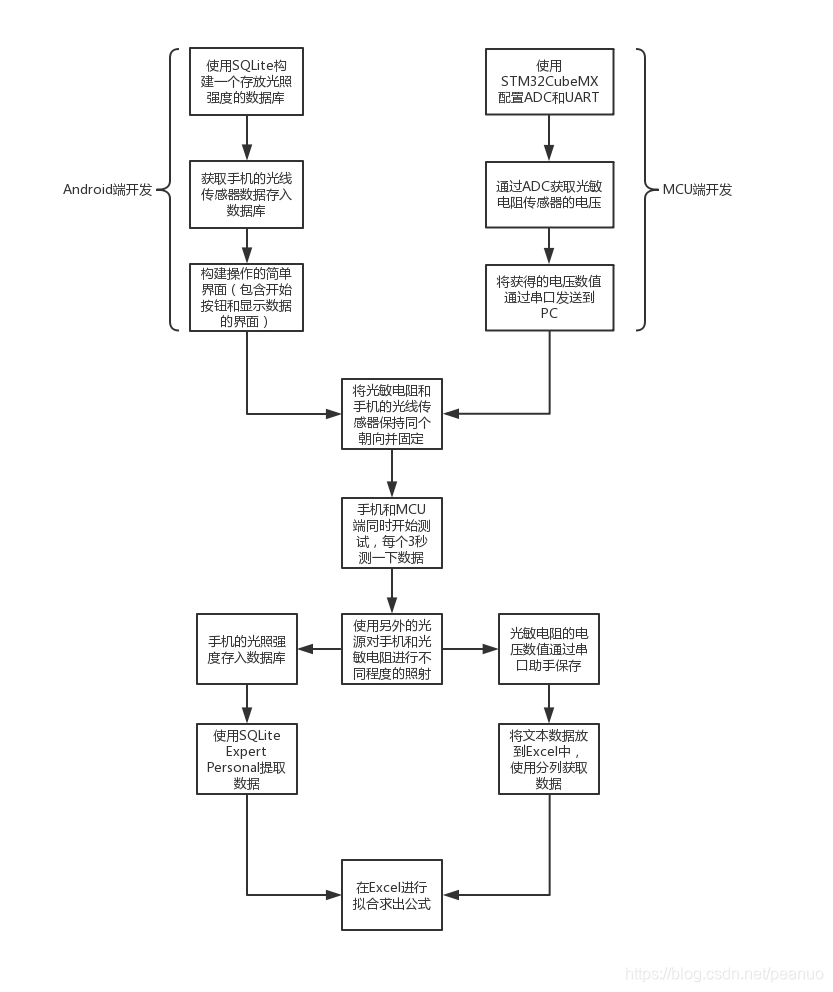

二、具体实现思路

三、实验设备和环境

1.软件

• Keil uVision5
• Android Studio 3.6.3
• 串口调试助手
• SQLite Expert Personal
• Excel 2016

2.硬件

• 光敏电阻传感器（4线）
• STM32F103C8T6
• ST-Link
• CH340（USB转TTL）
• 手机（使用Android系统的）

3.其它

• 绝缘胶带
• 手机支架（方便测试而已，没有的话可以不用）
• 光源（比如：手电筒、台灯之类，本文用的是另一个手机的手电筒）

四、Android端开发

1.搭建界面

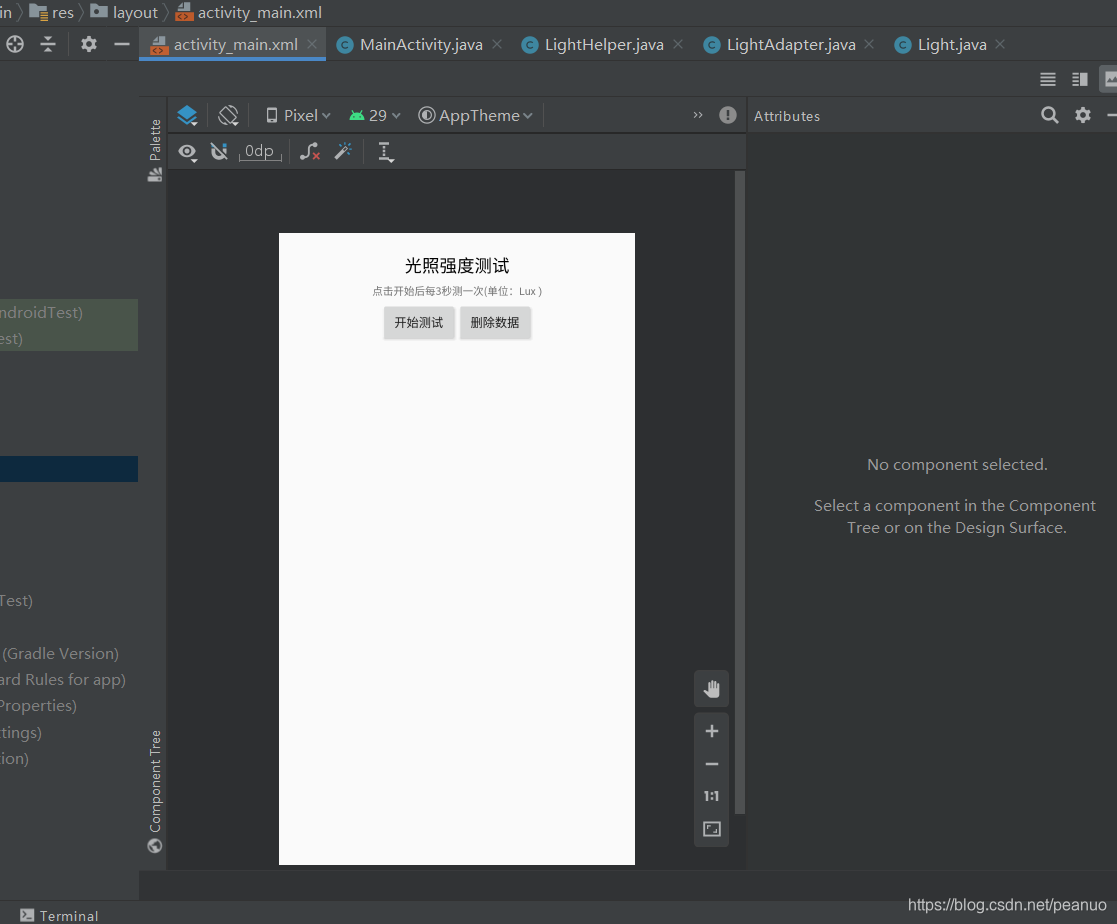

首先在Android Studio中创建一个空白工程，因为本实验比较简单，所以只需要一个MainActivity就可以了。在activity_main.xml中添加简单的文字说明、两个按钮（开始和删除数据）以及ListView（用于展示数据）。

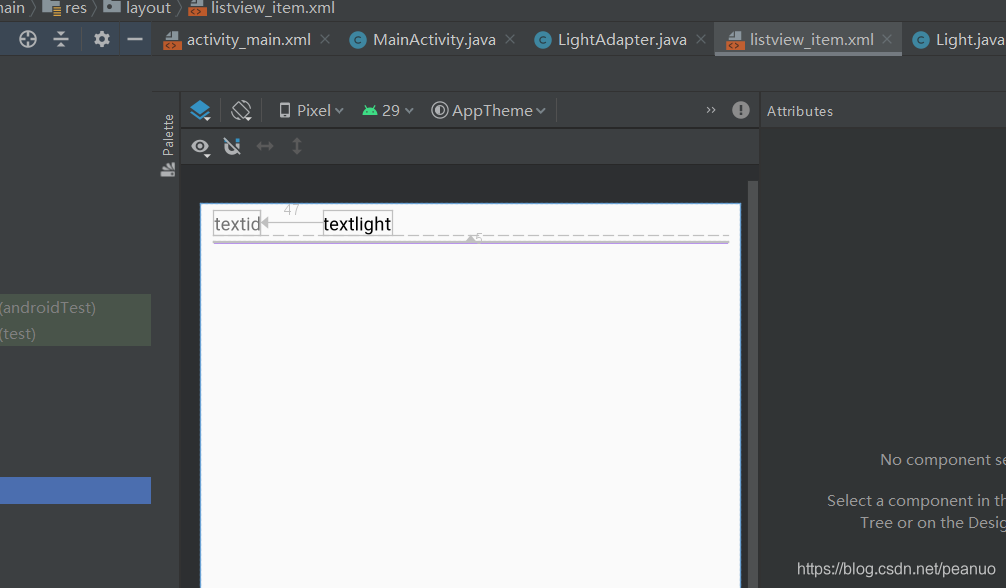

除此之外还要完成一个listview_item.xml的界面，这个就是用在ListView的每个item中的界面，在Adapter中适配。

2.搭建SQLite数据库

2.1创建类

这里虽然我们要存储的数据很简单，只有光照强度这一个浮点数值，但是为了方便操作数据库，还是要创建一个类，同时为了和MCU端收集的数据进行匹配，也添加了一个自增的变量id。

package com.peanuo.lighttest;

public class Light {


    private int id;
    private double lux;

    public double getLux() {

        return lux;
    }

    public int getId() {

        return id;
    }

    public void setLux(double lux) {

        this.lux = lux;
    }

    public void setId(int id) {

        this.id = id;
    }
}

2.2创建数据库Helper

这里继承了SQLiteOpenHelper类来完成我们自定义的数据库的创建。在构造方法中创建数据库，在重写的onCreate方法中使用SQL语句创建数据表。然后是增加两个方法insertData和deleteData来方便操作数据库。最后的query方法是查询数据表的中全部，也就是用来给ListView展示数据的。

package com.peanuo.lighttest.database;

import android.content.ContentValues;
import android.content.Context;
import android.database.Cursor;
import android.database.sqlite.SQLiteDatabase;
import android.database.sqlite.SQLiteOpenHelper;

import com.peanuo.lighttest.Light;

import java.util.ArrayList;
import java.util.List;


public class LightHelper extends SQLiteOpenHelper {

    private SQLiteDatabase sqLiteDatabase;

    public LightHelper(Context context) {

        super(context,"lightDB",null, 1);
        sqLiteDatabase = this.getWritableDatabase();
    }


    @Override
    public void onCreate(SQLiteDatabase db) {

        db.execSQL("CREATE TABLE light(id INTEGER PRIMARY KEY AUTOINCREMENT, light REAL)")
