正负极接反直接炸板子！防反接电路你需要了解一下！

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

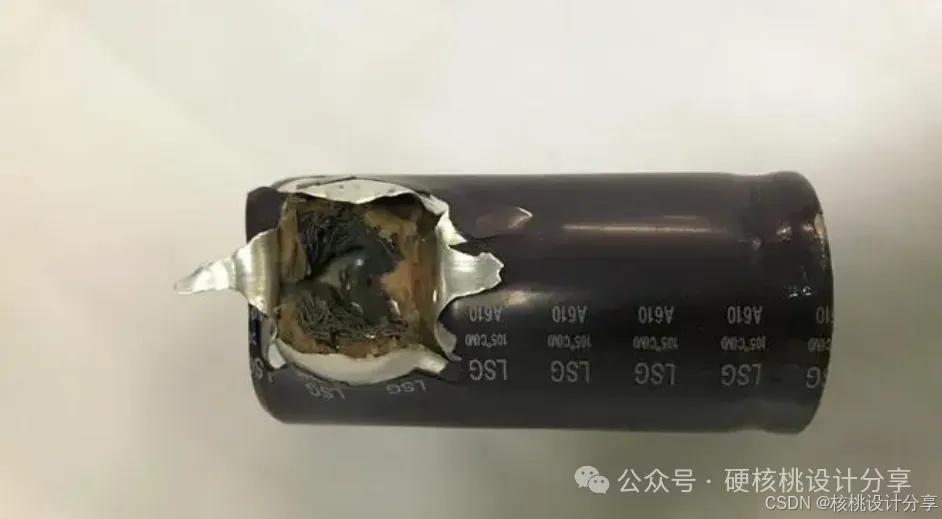

对于新手小白来说，如果电路没有防反接的功能的话，在接线的时候很容易就脑抽接反正负极（我自己刚毕业那会经历过一回

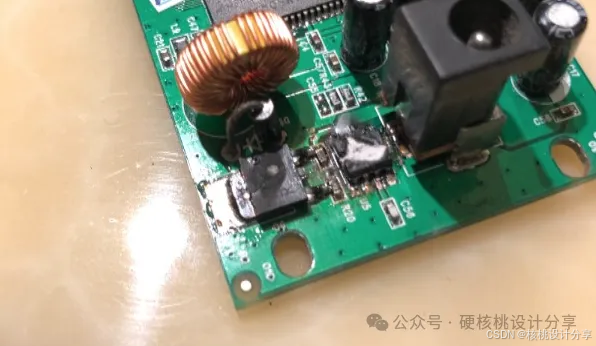

，电容直接炸开，现场和烧鞭炮一样），于是乎，就出现以下场景了：

可能有些同学在经历这种场面之后，心里可能就开始打退堂鼓了，确实哈！有那么一点点风险，但是这个风险是完全可以运用防反接电路避免的。

网上也有很多关于防反接电路的讲解，可对于新手小白来说，压根不知道自己的电路是否适用，或者说怎么把这个防反接电路嵌入到自己的电路当中去。今天我们就好好唠唠这个电路的基本原理，一次性看个透！

一：最简单的防反接电路（串联二极管）

 图1

图2

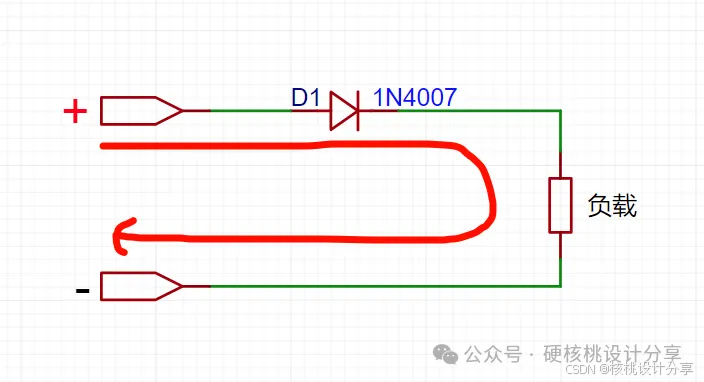

可以看到图1,2只是用了一颗通用二极管1N4007就可以实现防反接的目的，主要是利用了二极管的单向导通特性，当电源正负接反（如图2）后二极管无电流（忽略二极管的漏电流）流过的，从而起到保护负载的作用。

这个方案优点显而易见的，第一：简单，第二：成本低。

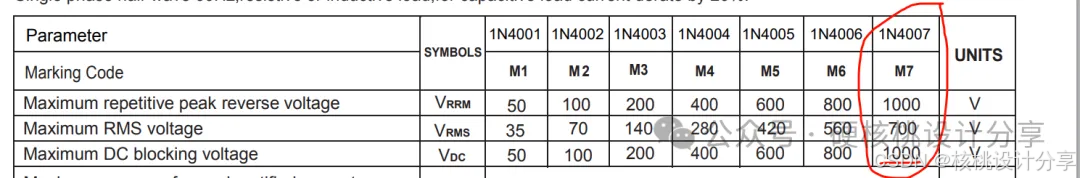

但使用时需要注意的是二极管1N4007导通时是有1.1V的压降的，那这个压降会在电流大的时候转为发热量，这个在设计的时候需要考虑进去，不能因为这个1.1V的压降而影响到电路的正常使用，还有就是电路正常工作后电压和负载的电流都由1N4007来承担，所以使用前需要查看1N4007的规格书，看是否满足设计要求，如下：

（1）正向导通压降（VF）

（2）正向导通电流（IF），负载长时间工作的电流必须要小于这个导通电流，否则可能会损坏二极管。

（3）反向电压（VR=VDC）这个很关键，当正负接反后电压不能大于这个值。

这个两个参数用在防反接电路这里是基本都能满足，至于二极管其他的一些参数，如反向漏电流（Ir），工作频率（fm）等可以暂时不用去看。

二：NMOS防反接电路（如果对于MOS的使用还是不熟悉的小伙伴可以翻看上一篇关于MOS的文章）

图3

图4

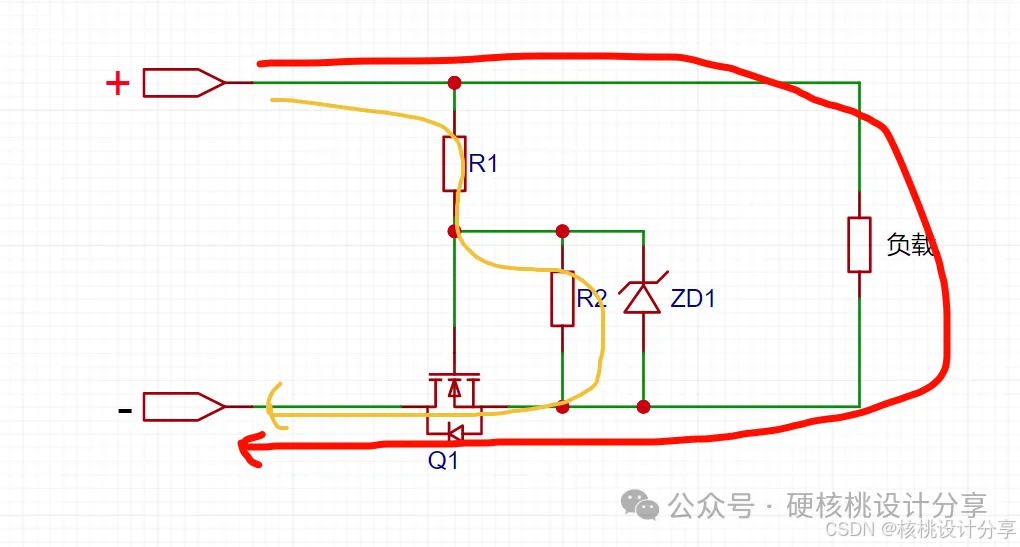

图3所示，当上正下负时（正负接对时），电阻R1和R2给Q1的G极提供电压（黄色线），使得VG>VS且VGS>Vgs(th)，故MOS管Q1正常导通，电路正常工作。ZD1稳压管主要起到稳定VGS的电压作用，保护Q1。

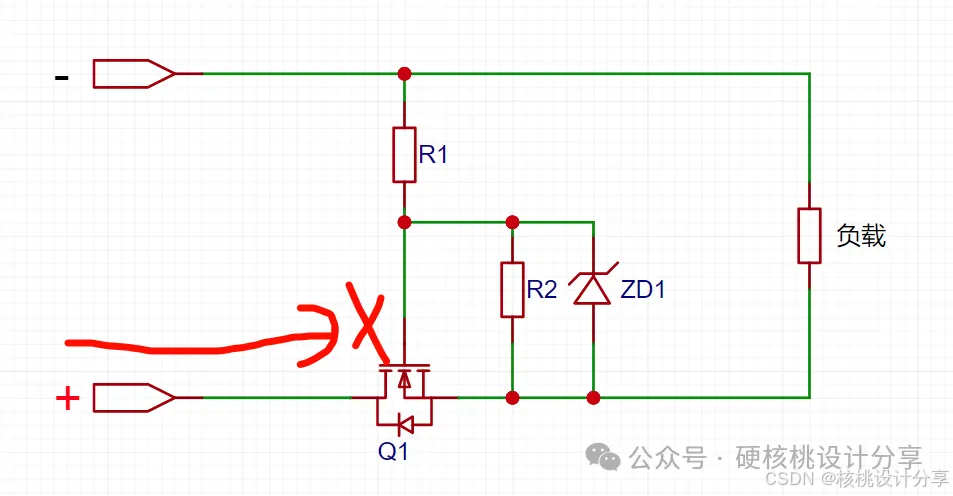

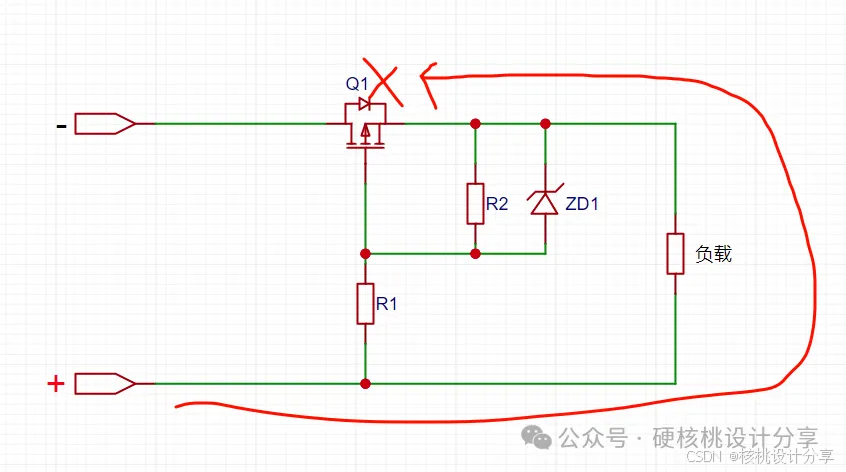

图4所示，当上负下正时（正负接错时），MOS管Q1直接截止不导通，从而起到保护负载的目的。

三：PMOS防反接电路（如果对于MOS管的使用还不熟悉的小伙伴可以翻看上一篇关于MOS的文章）

图5

图6

如图5所示，当上正下负时（正负接对时），输入电压通过MOS管Q1的体二极管加载到S极（黄色线），S极再通过R1和R2分压加载到MOS管的G极（蓝色线），这样就能满足VG<VS且VGS<Vgs(th)，故MOS管Q1顺利导通，电路正常工作。ZD1稳压管主要起到稳定VGS的电压作用，保护Q1。

如图6所示，当上负下正时（正负接错时），MOS管Q1直接截止不导通，从而起到保护负载的目的。

总结：

无论是使用NMOS还是PMOS做防反接电路，还是要根据电路电源电压的大小，负载的工作电流来选型，关于MOS管的内容可以翻看上一篇关于MOS的文章。

相比于用MOS管来搭的防反接电路，用二极管搭建的优势在于电路简单，成本稍微低一点，但二极管的压降和发热量得考虑进去。而MOS管的压降小，可以忽略不计，电流大，在很多场合更具优势！具体要使用哪一种，还得根据实际情况综合考虑！

OK，今天就先写到这，如果本文对小伙伴们有所帮助，欢迎点赞

，你们的鼓励是我创作最大的动力
