反激式开关电源器件计算与选型（四）——热敏电阻

 更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

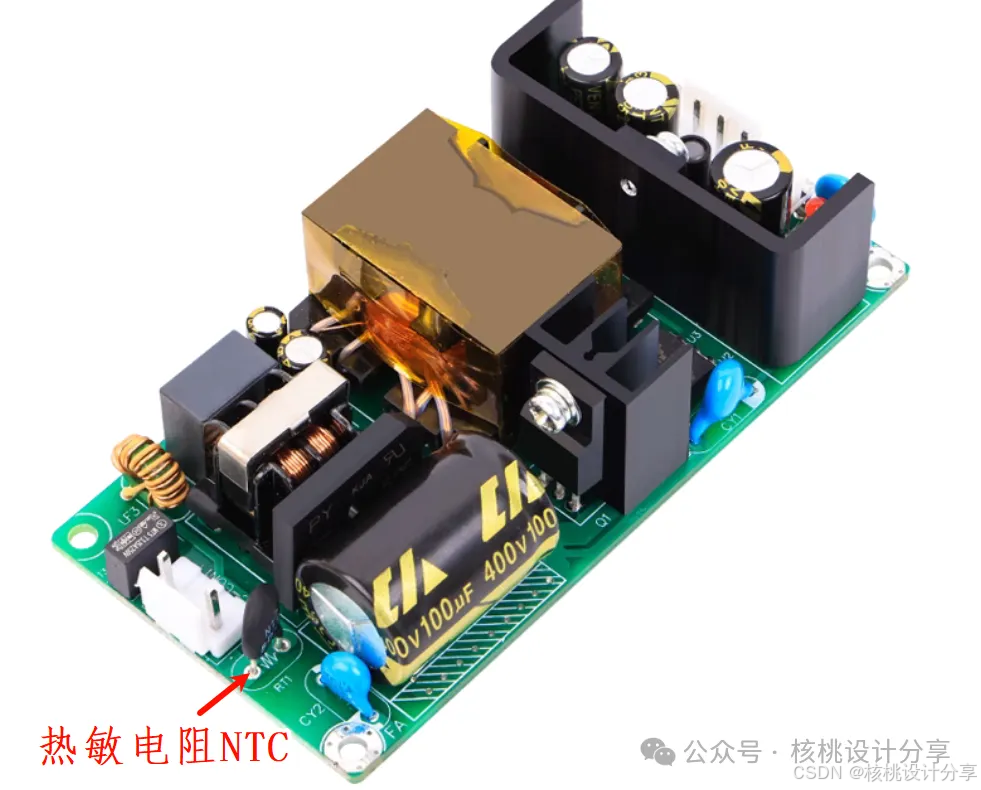

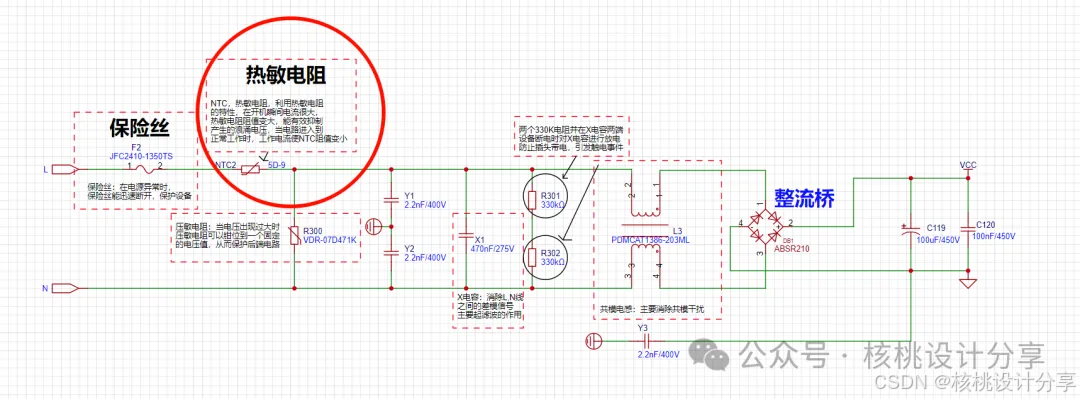

如上图1所示，热敏电阻在开关电源中起到非常重要的作用，在这里简单的概括一下吧！

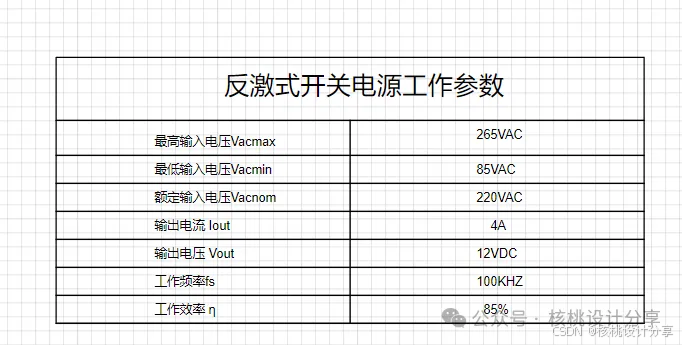

表格1

热敏电阻NTC,也称负温度系数热敏电阻，字面意思就是说这个热敏电阻的阻值会随着温度的升高，阻值而变低，温度低时，阻值较高！

那其实很多小伙伴到这就会感到很疑惑，这不是个测温的吗？怎么和开关电源的输入扯上关系了呢？

这个就是热敏电阻运用在开关电源输入处巧妙的地方！

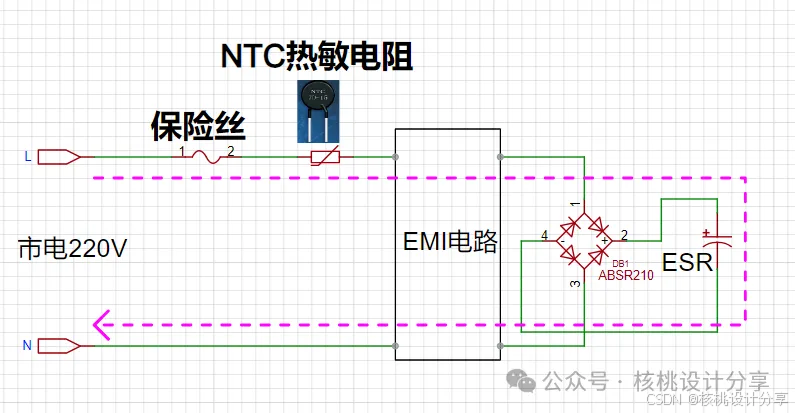

    开关电源的整流滤波电路中一般都会大的电解电容存在，在开机的瞬间，电容两端的电压不能突变，就会产生一个短时间的充电电流，形成很大的浪涌电流，这个浪涌电流对其他器件是有害的，必须加以限制，那这个时候热敏电阻就起到关键的作用了，由于上电前，热敏电阻的温度比较低，所以阻值较高，故这个时候就直接限制了电容的充电电流了（也就相当于抑制浪涌电流了），开关电源正常工作后，由于工作电流慢慢变大，通过热敏电阻的电流也随之增大，温度也同理升高，此时热敏电阻的阻值就会降低，从而功耗降低！

图2

假设电路的负载电阻为1Ω，电路中加入热敏电阻和没加入热敏电阻的这两种情况对比一下&
