HDMI高清接口PCB走线细节分享！

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

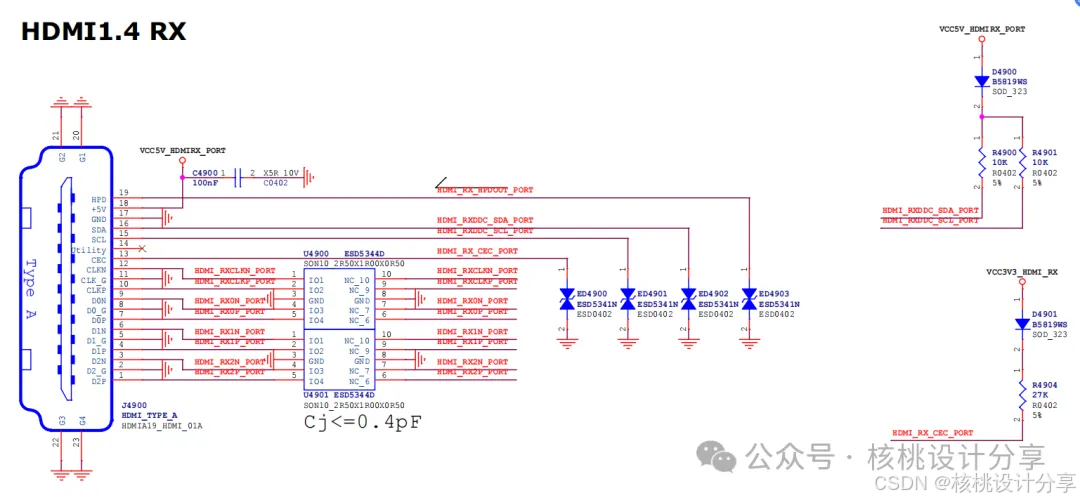

在高速板卡领域，经常会接触到HDMI高清接口的布局与走线，今天核桃给大伙分享一下个人对HDMI走线的一些理解，原理图就不再展开讲解了，常规的原理图如下图1所示：

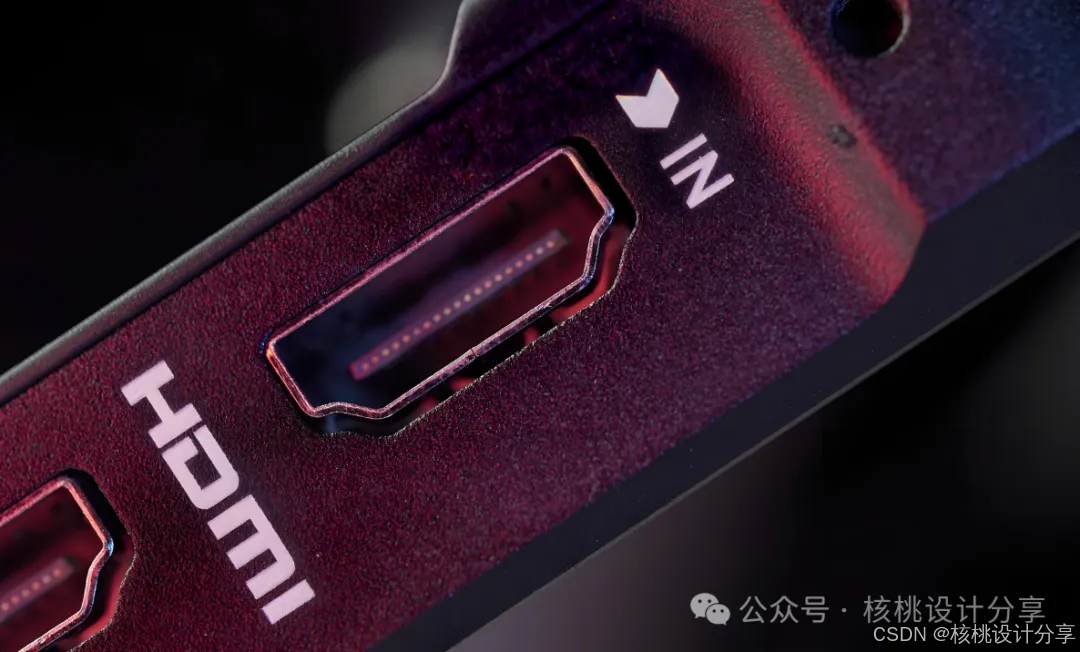

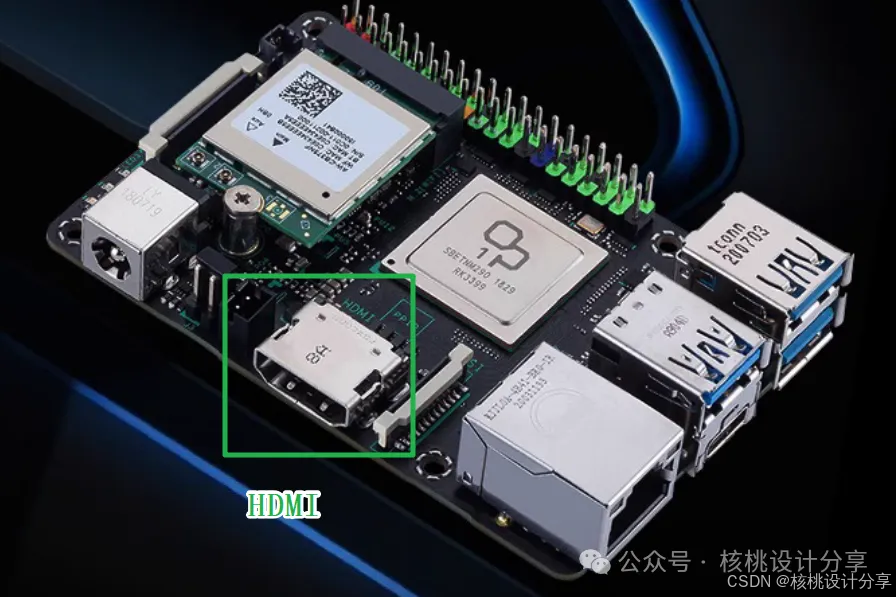

HDMI实物图片如下：

一：阻抗匹配

HDMI阻抗要求Z=100ohm±10ohm。需要根据叠层和板材参数提前计算出满足阻抗要求的线宽和线距。阻抗计算软件可以选择SI9000，核桃日常也是使用这个软件进行计算，还是很方便的！

二：布局

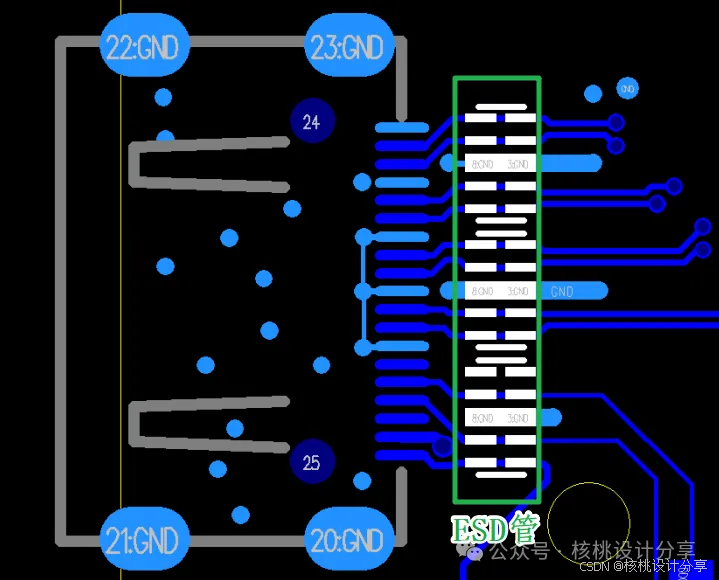

对于HDMI走线我们应该严格按照信号的走线进行布局，HDMI是外接属性的接口，所以HDMI一般情况下都是放置板边，且HDMI走线第一个要过就是ESD管，这是由于HDMI是人体接触到的接口，很大可能会引入人体的静电，所以ESD管必须靠近HDMI接口放置，如下图所示：

三：走线

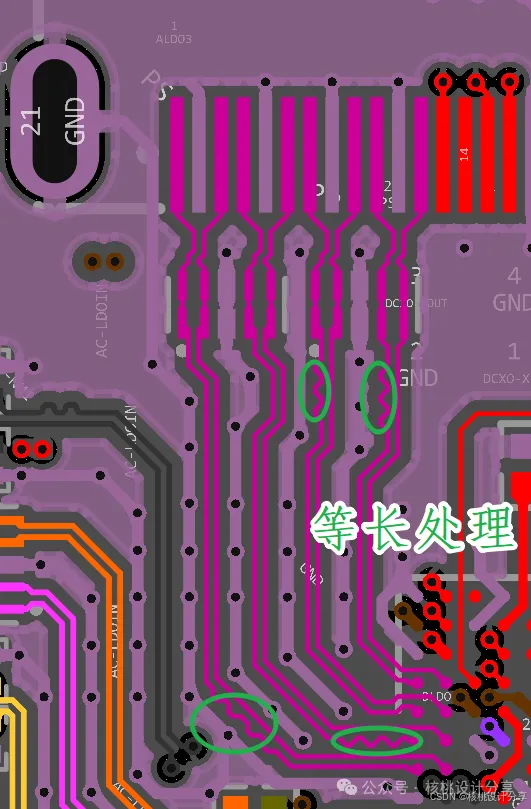

HDMI走线尽量采用弧线或者钝角，千万不能采用直角或者锐角，而且差分对之间的误差控制在30mil以内，差分对之内的两根线误差控制在10mil以内，还有就是减少换成过孔。

四：电磁辐射

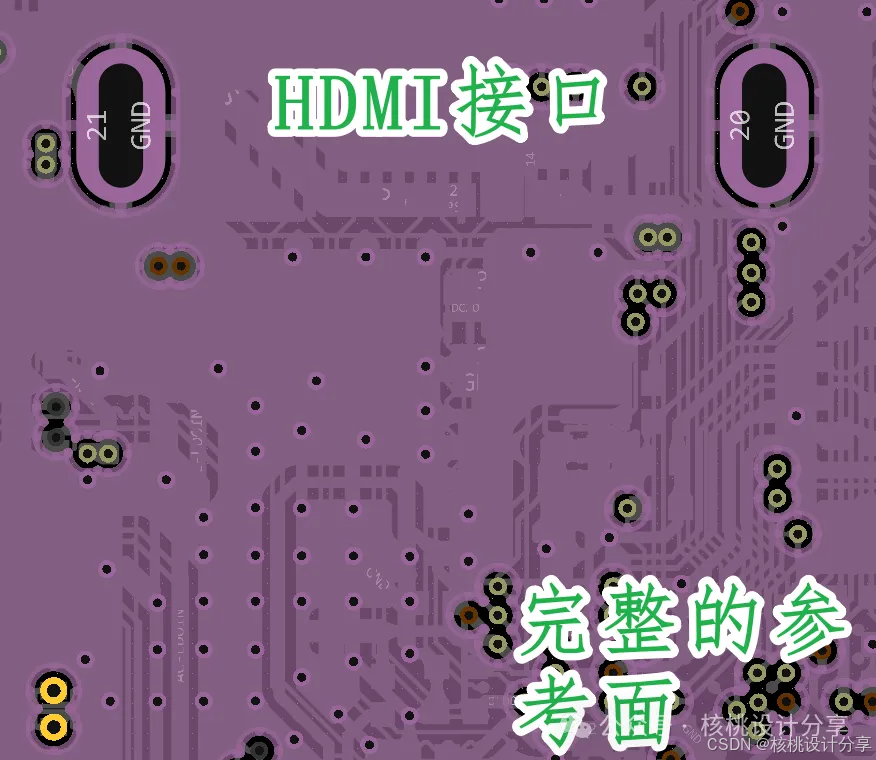

为了能更好的抑制电磁辐射，HDMI建议最好能走内层就走内层，并且还需要有一个完整的地平面，不能被其他信号线或者电源线分割，如果实在不行只能走表层的话，最好做包地处理。

好了，今天就先写到这吧！
