4.1.2 PCIe总线使用的信号

PCIe设备使用两种电源信号供电，分别是Vcc与Vaux，其额定电压为3.3V。其中Vcc为主电源，PCIe设备使用的主要逻辑模块均使用Vcc供电，而一些与电源管理相关的逻辑使用Vaux供电。在PCIe设备中，一些特殊的寄存器通常使用Vaux供电，如Sticky Register，此时即使PCIe设备的Vcc被移除，这些与电源管理相关的逻辑状态和这些特殊寄存器的内容也不会发生改变。

在PCIe总线中，使用Vaux的主要原因是为了降低功耗和缩短系统恢复时间。因为Vaux在多数情况下并不会被移除，因此当PCIe设备的Vcc恢复后，该设备不用重新恢复使用Vaux供电的逻辑，从而设备可以很快地恢复到正常工作状状态。

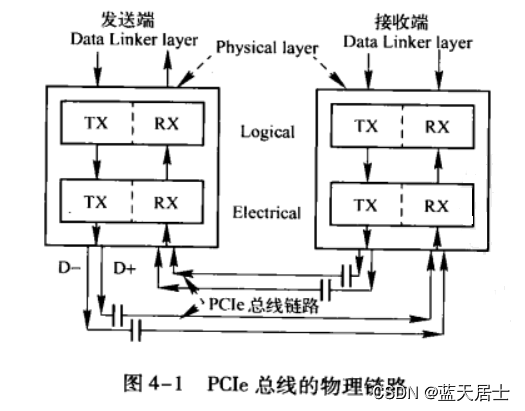

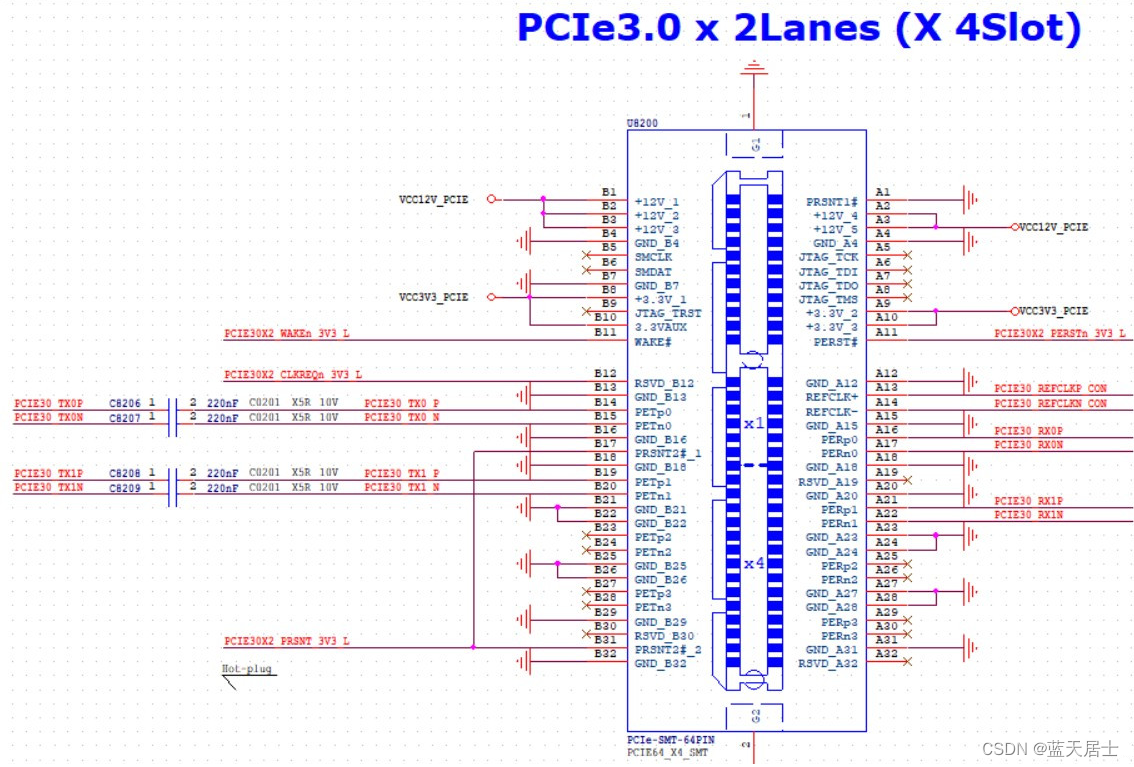

PCIe链路的最大宽度为×32，但是在实际应用中，×32的链路宽度极少使用。在一个处理器系统中，一般提供×16的PCIe插槽，并使用PETp0~15、PETn0~15和PERp0~15、PERn0~15共64根信号线组成32对差分信号，其中16对PETxx信号用于发送链路，另外16对PERxx信号用于接收链路。除此之外PCIe总线还使用了下列辅助信号。

（1）PERST#信号

（2）REFCLK+和REFCLK-信号

（3）WAKE#信号

当PCIe设备进入休眠状态，主电源已经停止供电时，PCIe设备使用该信号向处理器系统提交唤醒请求，使处理器系统重新为该PCIe设备提供主电源Vcc。在PCIe总线中，WAKE#信号是可选的，因此使用WAKE#信号唤醒PCIe设备的机制也是可选的。值得注意的是，产生该信号的硬件逻辑必须使用辅助电源Vaux供电。

WAKE#是一个Open Drain（开漏）信号，一个处理器的所有PCIe设备可以将WAKE#信号进行线与后，统一发送给处理器系统的电源控制器。当某个PCIe设备需要被唤醒时，该设备首先置WAKE#信号有效，然后在经过一段延时之后，处理器系统开始为该设备提供主电源Vcc，并使用PERST#信号对该设备进行复位操作。此时WAKE#信号需要始终保持为低，当主电源Vcc上电完成之后，PERST#信号也将置为无效并结束复位，WAKE#信号也将随之置为无效，结束整个唤醒过程。

PCIe设备除了可以使用WAKE#信号实现唤醒功能外，还可以使用Beacon信号实现唤醒功能。与WAKE#信号实现唤醒功能不同，Beacon使用In-band信号、即差分信号D+和D-实现唤醒功能。Beacon信号DC平衡，由一组通过D+和D-信号生成的脉冲信号组成。这些脉冲信号宽度的最小值为2ns，最大值为16us。当PCIe设备准备退出L2状态（该状态为PCIe设备使用的一种低功耗状态）时，可以使用Beacon信号，提交唤醒请求。

（4）SMCLK和SMDAT信号

SMCLK和SMDAT信号与x86处理器的SMBus（System Mangement Bus）相关。SMBus于1995年由Intel提出，SMBus由SMCLK和SMDAT信号组成。SMBus源于I2C总线，但是与I2C总线存在一些差异。

SMBus的最高总线频率为100KHz，而I2C总线可以支持400KHz和2MHz的总线频率。此外SMBus上的从设备具有超时功能，当从设备发现主设备发出的时钟信号保持低电平超过35ms时，将引发从设备的超时复位。在正常情况下，SMBus主设备使用的总线频率最低为10KHz，以避免从设备在正常使用过程中出现超时。

在SMbus中，如果主设备需要复位从设备时，可以使用这种超时机制。而I2C总线只能使用硬件信号才能实现这种复位操作，在I2C总线中，如果从设备出现错误时，单纯通过主设备是无法复位从设备的（这个确实，笔者玩了将近20年的I2C，确实没这个功能）。

SMBus还支持Alert Response机制。当从设备产生一个中断时，并不会立即清除该中断，直到主设备向0b0001100地址发出命令。

上文所述的SMBus和I2C总线的区别还仅局限于物理层和链路层上，实际上SMBus还含有网络层。SMBus还在网络层上定义了11种总线协议，用来实现报文传递。

SMBus在x86处理器系统中得到了大规模普及，其主要作用是管理处理器系统的外部设备，并收集外设的运行信息，特别是一些与智能电源管理相关的信息。PCI和PCIe插槽也为SMBus预留了接口，以便于PCI/PCIe设备与处理器系统进行交互。

在Linux系统中，SMBus得到了广泛的应用，ACPI也为SMBus定义了一系列命令，用于智能电池、电池充电器与处理器系统之间的通信。在Windows操作系统中，有关外部设备的描述信息，也是通过SMBus获得的。

本节内容较多，更多信号的介绍请看下回。
