母线的分类和应用场合

母线：汇集、分配和传送电能

母线按外型和结构，大致分为以下三类：
封闭母线：包括共箱母线（密集母线式特殊的共箱母线）、分箱母线等；
硬母线：包括矩形母线、圆形母线、管形母线等；
软母线：包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。

硬母线又分为矩形母线和管形母线。矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。 软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。软母线施工简便，造价低廉。

母线桥以前是裸漏的，现在一般是有一个箱体保护的，也可以叫做现场制作的共箱式母线槽。其实在电气系统中除了母线桥之外，母线槽也是非常常见的，也就是说将母线封闭起来就被称之为母线槽，这种母线槽主要都是由金属板作为外壳进行保护的。

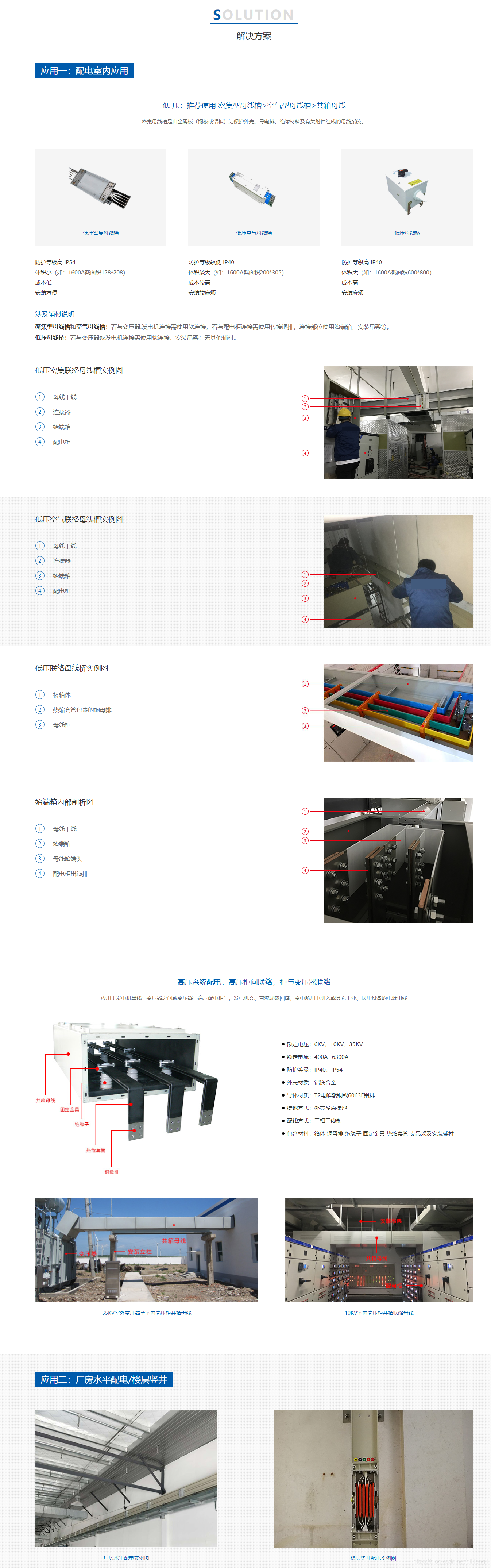

各种不同母线的应用场景如下：

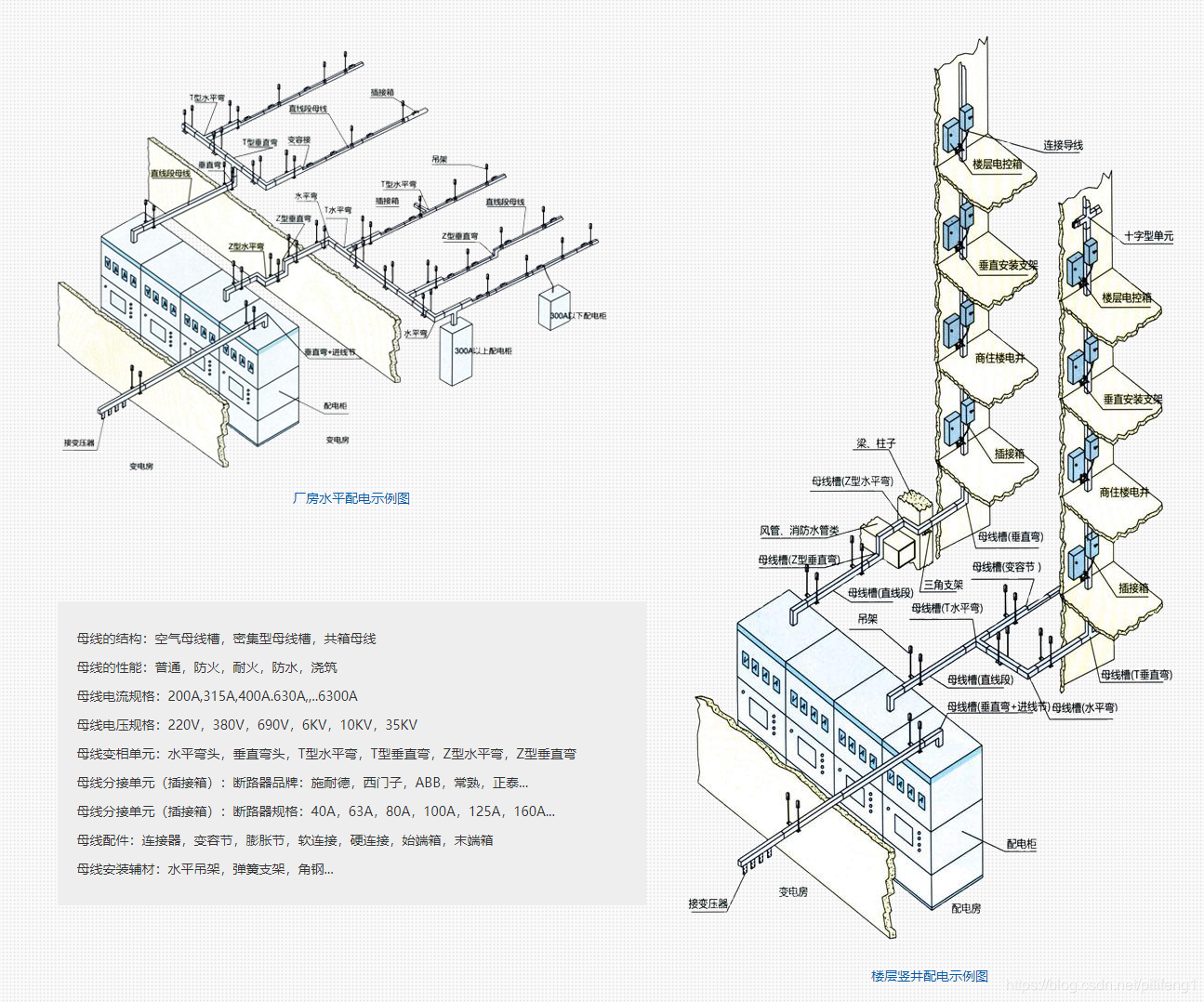

母线的配电主干结构图如下：

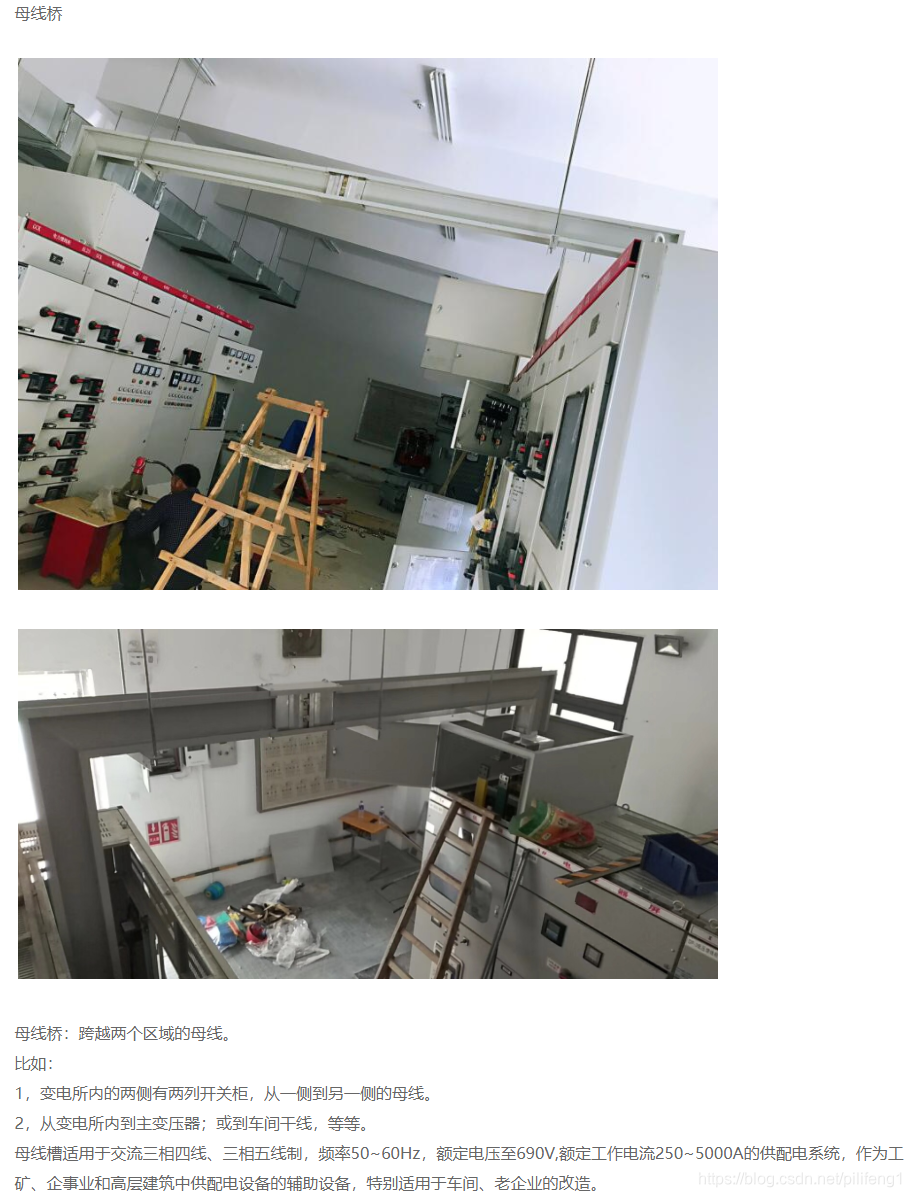

母线桥的应用场景现场图片如下：
