1. 获取资源
目前实测可用的资源有snapeda.com,注册用户后就可以下载,其他的进一步搜寻中
嘉立创的库添加插件
2. 查找元器件,以高频变压器为例

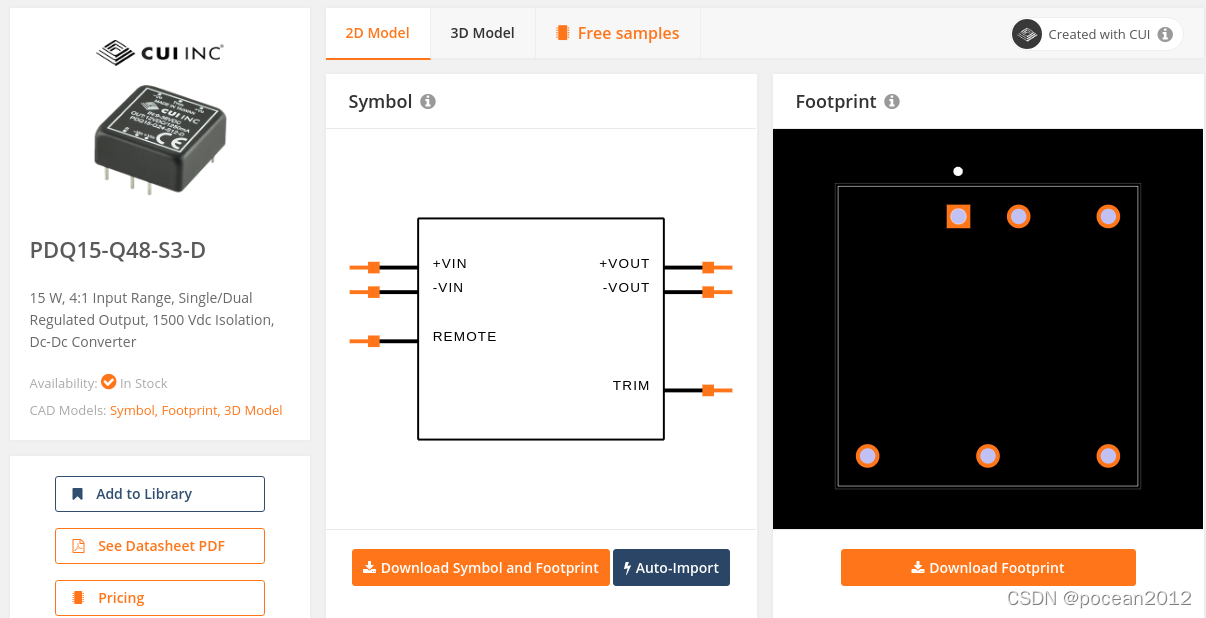

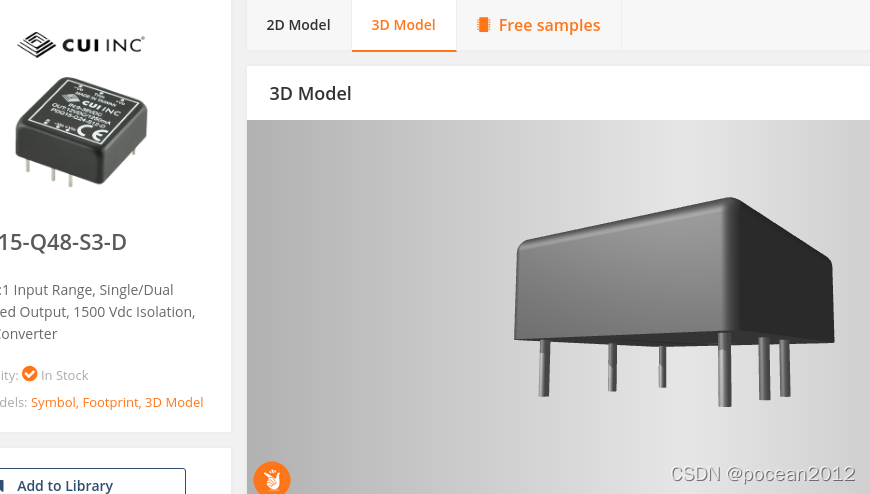

打开目标元件, 确认2D模型和3D模型是想要的
选定元器件之后,download models可以下载原件及封装(symbol and footprint),download 3D model可以下载三维模型step文件。
可以选择不同的EDA工具格式

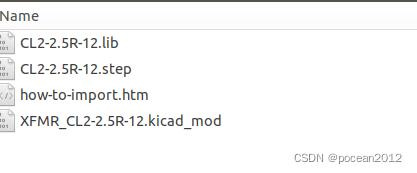

zip文件解压到工作目录, step模型文件也放进去

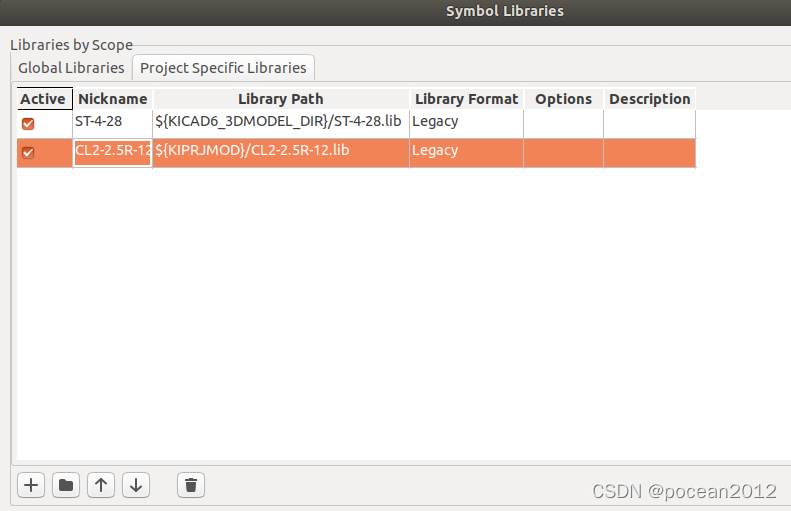

在原理图编辑导入元件,preference--manage symbol libraries, 在项目库中添加

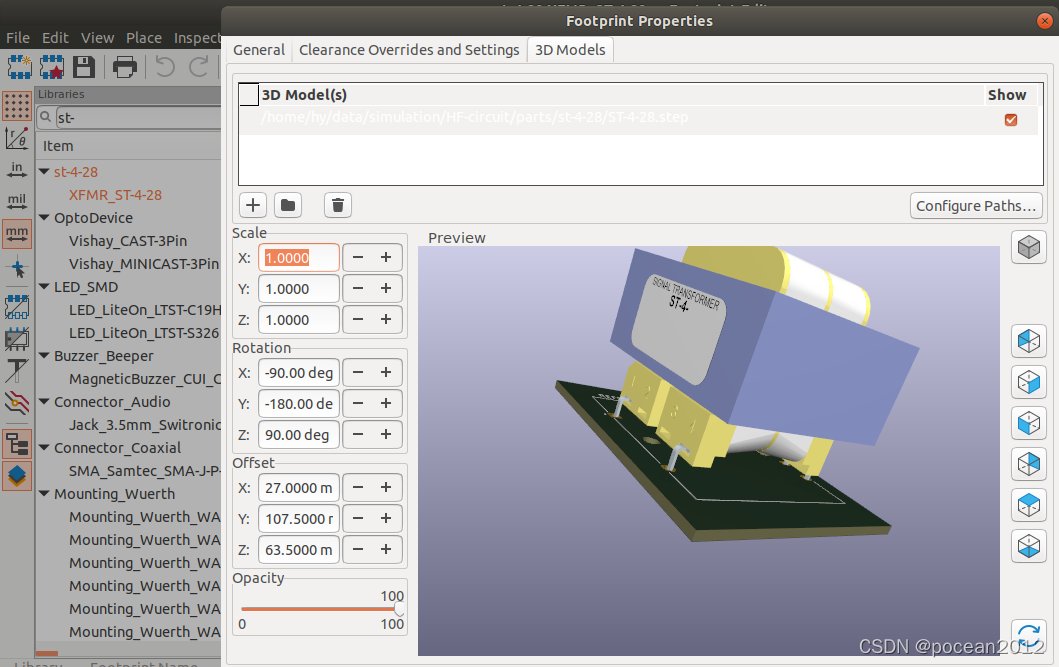

在原理图编辑库里确认元件footprint导入,然后导入3D模型,注意需要手工对位,通过调整坐标和角度对齐焊盘和器件模型
在原理图编辑后,重新定义元件和封装库,再回到PCB编辑,更新PCB,就可以通过3D viewer看到完整的元件模型了。
