同SPI Flash一样，对于MCU端来说，EVE芯片也仅仅是一个SPI外设，对EVE芯片的操作可以简化为SPI写地址，然后读写数据。因此，先定义2个API函数ft8xxWriteBuf和ft8xxReadBuf作为SPI通信的接口函数：

ft8xxWriteBuf的步骤是：首先FT8xx的CS脚拉低，然后写入3字节的地址，接着写入数据，最后将CS脚拉高结束此次传输。

bool_t ft8xxWriteBuf(uint32_t addr, uint8_t *pbuf, uint32_t len)

{

uint8_t addrBuf[3];

ft8xxCSEn();

addrBuf[0] = ((uint8_t)(addr >> 16));

addrBuf[1] = ((uint8_t)(addr >> 8));

addrBuf[2] = ((uint8_t)(addr));

spiWriteBytes(addrBuf, 3);

spiWriteBytes(pbuf, len);

ft8xxCSDis();

return TRUE;

}

ft8xxReadBuf的步骤与ft8xxWriteBuf类似，区别是写入3字节地址后需要多写入一个dummy byte才能开始读数据。

bool_t ft8xxReadBuf(uint32_t addr, uint8_t *pbuf, uint32_t len)

{

uint8_t addrBuf[4];

ft8xxCSEn();

addrBuf[0] = ((uint8_t)(addr >> 16));

addrBuf[1] = ((uint8_t)(addr >> 8));

addrBuf[2] = ((uint8_t)(addr));

addrBuf[3] = 0xff; //dummy read, ft8xx require

spiWriteBytes(addrBuf, 4);

spiReadBytes(pbuf, len);

ft8xxCSDis();

return TRUE;

}

参数addr表示需要写入或读出数据的地址，pbuf是读写的数据buffer，len表示读写的长度。

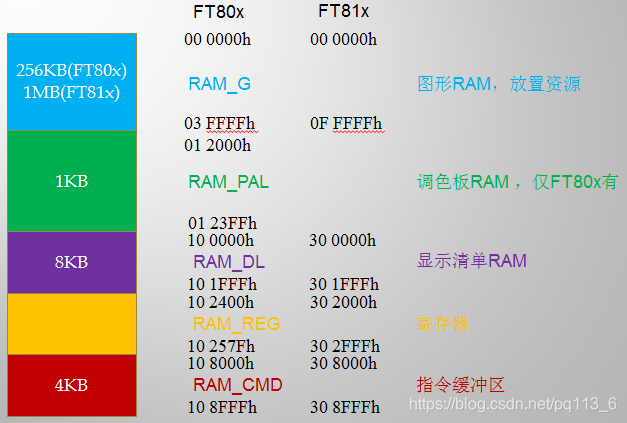

其中addr地址对应EVE芯片内部Memory地址空间（BT81x的地址空间与FT81x的相同）如下图，即对EVE芯片的读写地址对应RAM_G/RAM_PAL(只有FT80x)/RAM_DL/RAM_REG/RAM_CMD，这些名字都在头文件FT_Gpu.h（该文件在FTDI官网例程里面均有）里面有定义。

SPI数据协议：

1. Host Command

Host Command需要写入3字节命令，因为FT8xx的地址也是3字节，所以可以把Host Command理解为一组特殊的地址。

另外，第二个字节可以默认为0，因为我们一般不会设置这个参数（这个参数目前只有FT81x有，FT80x是默认为0的）。

注意第一个自己的bit7、bit6，这里为01表示该地址是Command。FT8xx就是通过这2个bit来确认当前的操作是属于什么类型。

用宏定义实现：

#define ft8xxWrCmd(cmd) ft8xxWriteBuf(((uint32_t)cmd) << 16, 0, 0)

这里采用右移16bit的原因是FTDI官网的例程中的头文件FT_Gpu_Hal.h定义的cmd都是字节表示，所以需要移位。

比如选择内部晶振还是外部晶振的命令，datasheet上描述是：

FT_Gpu_Hal.h中的定义是

typedef enum {

FT_GPU_INTERNAL_OSC = 0x48,

FT_GPU_EXTERNAL_OSC = 0x44,

}FT_GPU_PLL_SOURCE_T;

写入命令的方式是；

ft8xxWrCmd(FT_GPU_INTERNAL_OSC);

ft8xxWrCmd(FT_GPU_EXTERNAL_OSC);

2. Host Memory Read

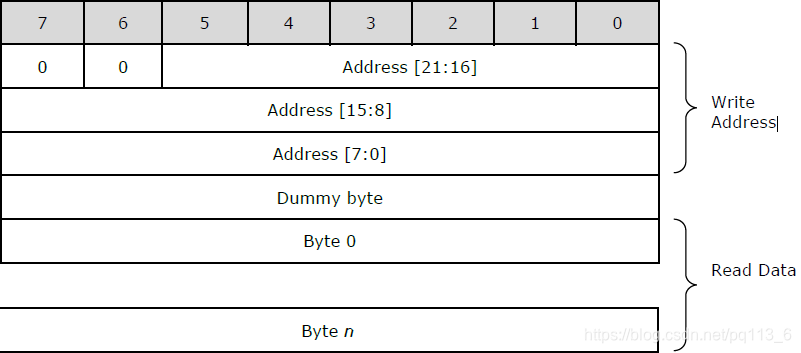

读操作的数据格式如下：

注意第一个字节的bit7、bit6为00，表示当前操作为Host Memory Read，写入30字节的地址，写完地址后需要发送一个Dummy byte，后面的数据才是真正的有用数据。

同样可以用宏定义实现：

#define ft8xxRdMemBuf(addr, buf, len) ft8xxReadBuf(addr, buf, len)

举例从RAMG地址0x00000000中读取10字节数据，数据放在数组buf[10]中：

ft8xxRdMemBuf(RAMG + 0x00000000, buf, 10);

3. Host Memory Write

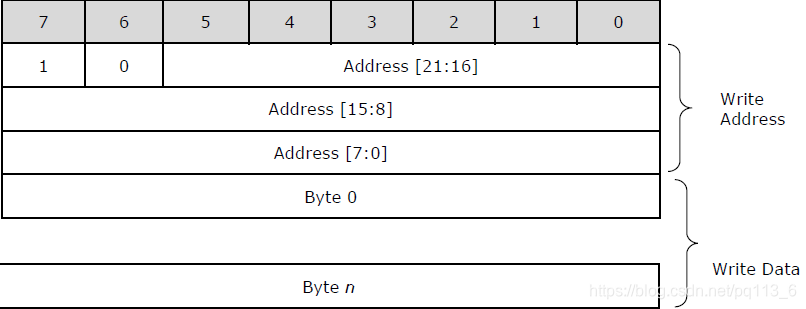

写操作的数据格式如下：

注意第一个字节的bit7、bit6为10，表示当前操作为Host Memory Write，另外同Read不同的是地址后无需Dummy Byte写入。

其宏定义为：

#define ft8xxWrMemBuf(addr, buf, len) ft8xxWriteBuf(((uint32_t)addr) | ((uint32_t)0x80 << 16), buf, len)

这里地址或上((uint32_t)0x80 << 16)是为了设置第一个字节的bit7、bit6为10。

举例从RAMG地址0x00000000中写入10字节数据，数据放在数组buf[10]中：

ft8xxWrMemBuf (RAMG + 0x00000000, buf, 10);

读写EVE芯片的Memory常用的API函数：

void ft8xxWrMem32(uint32_t addr, uint32_t dat)

{

uint8_t buf[4];

buf[0] = (uint8_t)dat;

buf[1] = (uint8_t)(dat >> 8);

buf[2] = (uint8_t)(dat >> 16);

buf[3] = (uint8_t)(dat >> 24);

ft8xxWriteBuf(addr | ((uint32_t)0x80 << 16), buf, 4);

}

uint32_t ft8xxRdMem32(uint32_t addr)

{

uint8_t buf[4];

uint32_t value;

ft8xxReadBuf(addr, buf, 4);

value = ((uint32_t)buf[0]|((uint32_t)buf[1]<<8)|((uint32_t)buf[2]<<16)|((uint32_t)buf[3]<<24));

return value;

}

类似函数ft8xxWrMem16，ft8xxWrMem8，ft8xxRdMem16，ft8xxRdMem8，分别对应读写2字节数据，1字节数据。

EVE芯片的指令都是32字节的，例如调整alpha值的命令(在文件FT_Gpu.h中有定义)是：

#define COLOR_A(alpha) ((16UL<<24)|(((alpha)&255UL)<<0))

而EVE芯片的指令有2种类型，一种是DL指令，另一种是CMD类型，分别对应Memory空间RAM_DL和RAM_CMD。不过DL指令也可以写入到RAM_CMD执行，而CMD指令不能写入到RAM_DL，所以为了驱动更为简洁，这里设计为所有指令都写入到RAM_CMD，即只使用RAM_CMD空间，不使用RAM_DL，缺点是RAM_CMD只能支持最大1K条指令，而RAM_DL是2K条指令。

另外，当需要写多条指令时，如果采用Addr + Data的方式写每一条指令，那么SPI的通信效率太低，比如写3条指令，SPI上的数据就是3B+4B+3B+4B+3B+4B。所以采用buffer方式存储指令，当buffer满或者写指令结束时才将buffer中的指令写入EVE芯片，这样同样3条指令，SPI上的数据就是3B+4B+4B+4B。

因此，定义3个全局变量记录buffer和地址的变化。

static uint16_t gDispAddrStart = 0;

static uint8_t gCmdBuffer[CMD_BUF_SIZE];

static uint16_t gCmdBufferPoint = 0;

gDispAddrStart记录写入RAM_CMD中的偏移地址，gCmdBuffer保存写入的指令，而gCmdBufferPoint记录写入到gCmdBuffer中的位置。

这样当buffer满时，需将buffer中数据一次写入到RAM_CMD，所以增加API函数ftUpdateBufToCmd：

void ftUpdateBufToCmd(void)

{

if(gCmdBufferPoint > 0)

{

ftWrCoBuf(gCmdBuffer, gCmdBufferPoint, FALSE);

gCmdBufferPoint = 0;

}

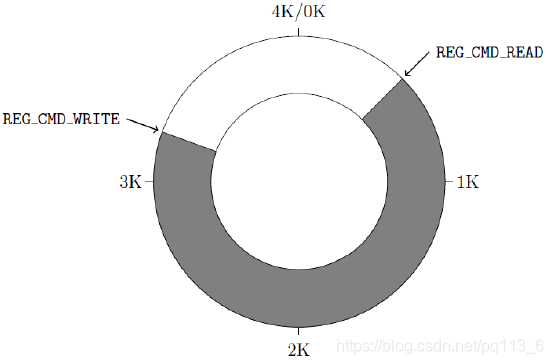

RAM_CMD有一个特别的特性，即它是Circular Buffer，如下图所示，其中REG_CMD_READ、REG_CMD_WRITE分别记录当前读写RAM_CMD的位置，当相等时表示执行结束。

Circular Buffer的好处在于每次写入数据时不需要考虑越界问题。比如当前写入地址为0x3FB，4KB空间只剩4字节，然后需要写入2个指令8字节，可以一次写入8字节，buffer满后剩下的4字节数据会自动写入到地址0开始。根据此特性增加API函数：

void ftWrCoBuf(uint8_t *buf, uint32_t len, bool_t wait)

{

uint16_t retval;

//FT8xx CMD buffer is circular buffer, FT81X automatically wraps continuous writes from the top address (RAM_CMD + 4095)

//back to the bottom address (RAM_CMD + 0) if the starting address of a write transfer is within RAM_CMD.

while(len > 0)

{

uint16_t wrLen;

retval = (CMDBUF_SIZE - 4);

wrLen = (retval < len) ? retval : len;

ft8xxWrMemBuf(RAM_CMD + (uint32_t)gDispAddrStart, buf, wrLen);

gDispAddrStart += wrLen;

if(wait == TRUE)

ftWaitCoFifoEmpty();

else

{

gDispAddrStart = (gDispAddrStart + 3) & 0xffc;

gDispAddrStart &= (CMDBUF_SIZE - 1);

ft8xxWrMem16(REG_CMD_WRITE, gDispAddrStart);

}

buf += wrLen;

len -= wrLen;

}

这里while循环的作用是RAM_CMD最大只能写入4KB，当数据大于4KB时，每写入4KB数据一般需要等待寄存器REG_CMD_READ、REG_CMD_WRITE是否相等(即等待EVE芯片处理完所有数据)再写入下一笔数据。

函数ftWaitCoFifoEmpty的实现如下：

void ftWaitCoFifoEmpty(void)

{

gDispAddrStart &= (CMDBUF_SIZE - 1);

gDispAddrStart = (gDispAddrStart + 3) & 0xffc;

ft8xxWrMem16(REG_CMD_WRITE, gDispAddrStart);

ftWaitPtrEqu(ft8xxRdMem16(REG_CMD_WRITE), REG_CMD_READ);

gDispAddrStart = ft8xxRdMem16(REG_CMD_READ);

}

函数ftWaitPtrEqu就是等待寄存器REG_CMD_READ、REG_CMD_WRITE相等，如果超时或者是非法值则重启系统。下面的代码请根据实际的需求更改，其中函数SystemReset()是根据MCU系统自行修改，函数ft8xxSleep()是delay函数，也是和平台有关。

void ftWaitPtrEqu(uint16_t wrPtr, uint32_t reg)

{

uint16_t timeout = 0;

uint16_t rdPtr = 0;

do{

rdPtr = ft8xxRdMem16(reg);

if(rdPtr >= CMDBUF_SIZE || timeout > 30000)

{//FT8xx is overrun，RESET SYSTEM

gDispAddrStart = 0;

#ifdef SystemReset

SystemReset();

#endif

break;

}

timeout++;

if(timeout % 100 == 0)

{

ft8xxSleep(1);

}

}while (rdPtr != wrPtr);

}

写入一条显示指令的API函数：

void ftWrDispCmd(uint32_t dispCmd)

{

if(gCmdBufferPoint > (CMD_BUF_SIZE - 4))

{

ftUpdateBufToCmd();

}

gCmdBuffer[gCmdBufferPoint] = (uint8_t)(dispCmd & 0xff);

gCmdBuffer[gCmdBufferPoint+1] = (uint8_t)(dispCmd >> 8);

gCmdBuffer[gCmdBufferPoint+2] = (uint8_t)(dispCmd >> 16);

gCmdBuffer[gCmdBufferPoint+3] = (uint8_t)(dispCmd >> 24);

gCmdBufferPoint += FT_BUF_ALIGN;

}

写入多条显示指令的API函数：

void ftWrDispBuf(char *buf, uint16_t len)

{

ftUpdateBufToCmd();

ftWrCoBuf((uint8_t *)buf, len, FALSE);

}

例如要在屏幕坐标（100，200）显示字符串”Hello World!”，写入命令的代码如下：

ftWrDispCmd(CMD_DLSTART);

ftWrDispCmd(CLEAR_COLOR_RGB(0, 0, 0));

ftWrDispCmd(CLEAR(1, 1, 1));

ftWrDispCmd(CMD_TEXT);

ftWrDispCmd((100 << 16) | (200 & 0xffff));

ftWrDispCmd(((0 << 16) | 31));

ftWrDispBuf(“Hello World!”, strlen((char *)”Hello World!”) + 1);

ftWrDispCmd(DISPLAY());

ftWrDispCmd(CMD_SWAP);

注意：显示指令必须在红色部分指令之间。因此增加2个API函数：

void ftStartDisp(void)

{

ftWaitPtrEqu(ft8xxRdMem16(REG_CMD_WRITE), REG_CMD_READ);

ftWrDispCmd(CMD_DLSTART);

}

void ftEnDisp(bool_t wait)

{

ftWrDispCmd(FTDISPLAY());

ftWrDispCmd(CMD_SWAP);

ftUpdateBufToCmd();

if(wait == TRUE)

ftWaitCoFifoEmpty();

else

{

gDispAddrStart = (gDispAddrStart + 3) & 0xffc;

gDispAddrStart &= (CMDBUF_SIZE - 1);

ft8xxWrMem16(REG_CMD_WRITE, gDispAddrStart);

}
