可编程直流电源的恒压模式（CV）和恒流模式（CC）

本文介绍可编程直流电源的恒压模式（CV）和恒流模式（CC）。

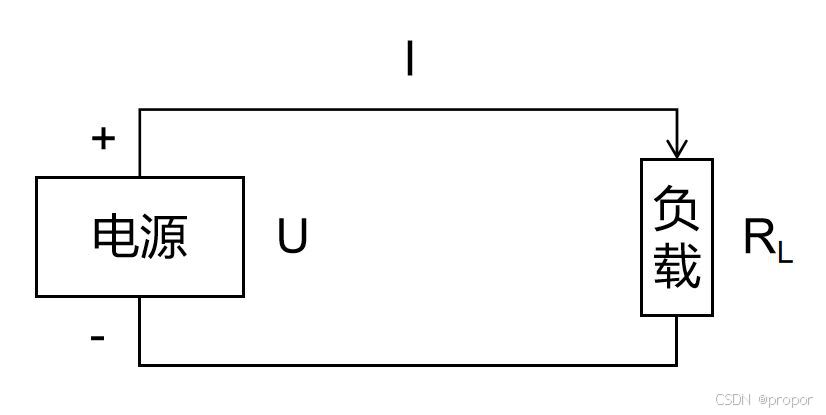

可编程直流电源在硬件开发过程中经常被用到，通常，它有2种模式，恒压模式（CV）和恒流模式（CC）模式，本文简要介绍这2种模式，并给出设置它们的一般方法。电路原理图如下图。

1.恒压模式（CV）

恒压模式英文全称：Constant Voltage Mode。恒压模式下，电源自动调节输出电流，以保持输出电压的恒定。这种模式在电源使用过程中是最常见的用法。

例：

可求：

可设置电源电压：1V，电流：1A（最大电流）

注意：

1)恒压模式设置输出电压值为指定电压，但需要限制
