Image Sensor固定模式噪声（FPN）的消除方法

本文介绍Image Sensor固定模式噪声（FPN）的消除方法。

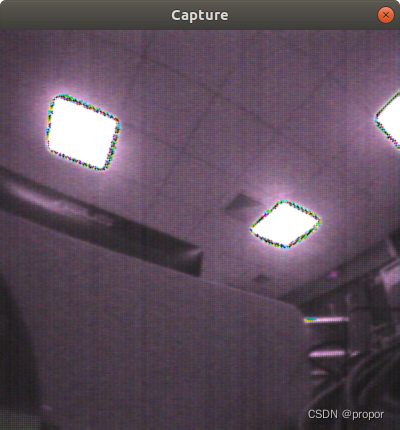

固定模式噪声（FPN）英文全称：Fixed Pattern Noise，在Image Sensor调试过程中还是比较常见的，它的特点是噪声位置固定不变，不随采集图像变化而变化。如下图。

1.形成原因

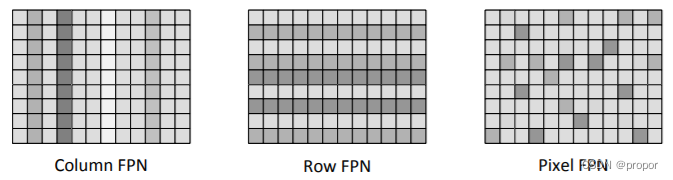

该噪声是由像素的空间不均匀性引起的，Image Sensor的每个像素内都配置一个电荷电压放大器（实现电荷到电压的转换），每行，每列都有一些晶体管用于控制像素的复位和读出，这些器件的工作参数相对理论值的漂移就构成一种固定模式噪声。另外，坏像素，瑕疵像素也可以视为一种固定模式噪声。固定模式噪声（FPN）主要由如下几种形式。

2.消除方法

因固定模式噪声（FPN）噪声位置是固定不变的，其与信号高低水平和传感器温度无关，因此可以比较简单的消除，下面介绍2种消除方法。

1)图像标定法

图像标定法将固定模式噪声（FPN）视为图像底噪，在全黑的情况下采集一幅原始图像（标定），在正常采集图
