What:

极坐标轴 是一种用于在极坐标系中表示数据的坐标系统。与常见的笛卡尔坐标系（直角坐标系）不同，极坐标系使用半径（r）和角度（θ）来描述点的位置，而不是使用 x 和 y 坐标。

极坐标系的基本概念

半径（r）：
- 表示点到原点（极点）的距离。
- 半径的取值范围通常为 [0, ∞)。
角度（θ）：
- 表示点与极轴（通常是 x 轴）之间的夹角。
- 角度的单位可以是度数（0° 到 360°）或弧度（0 到 2π）。
极坐标表示：
- 一个点的位置可以用 (r, θ) 来表示。
- 例如，(5, 30°) 表示距离原点 5 个单位，与极轴夹角为 30° 的点。

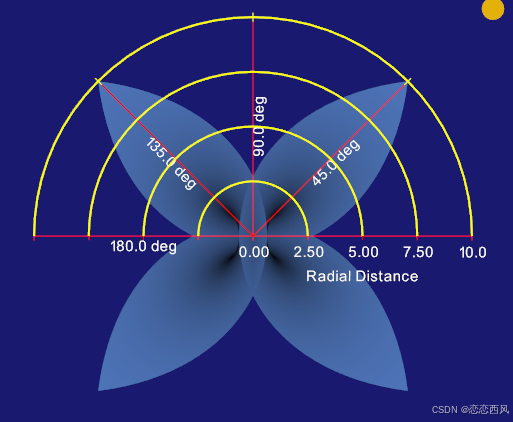

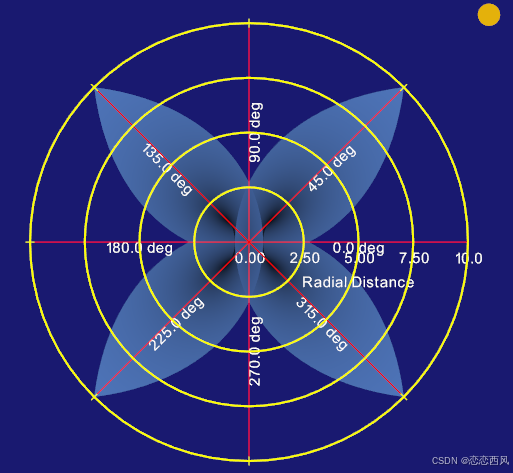

极坐标轴的作用

极坐标轴是用于在极坐标系中可视化数据的辅助工具。它通常包括以下部分：

径向轴：
- 从原点向外辐射的直线，表示半径的变化。
- 通常会有刻度线，用于标记半径的值。
角度轴：
- 围绕原点的圆弧，表示角度的变化。
- 通常会有刻度线，用于标记角度的值（如 0°、90°、180° 等）。
极轴：
- 极坐标系中的参考轴，通常是水平向右的直线（对应角度 0°）。

极坐标轴的应用场景

极坐标轴常用于以下场景：

极坐标图：
- 用于绘制极坐标函数（如 r = f(θ)）。
- 例如，绘制心形线、玫瑰线等数学曲线。
雷达图：
- 用于多变量数据的可视化，每个变量对应一个角度轴，数据值对应半径。
物理和工程领域：
- 用于表示具有旋转对称性的物理现象，如电磁场、声波等。
地理和气象学：
- 用于表示风向、风速等数据。

极坐标轴与笛卡尔坐标轴的区别

特性	极坐标轴	笛卡尔坐标轴
坐标表示	使用 `(r, θ)` 表示点的位置	使用 `(x, y)` 表示点的位置
轴的类型	径向轴（半径）和角度轴（角度）	水平轴（x 轴）和垂直轴（y 轴）
适用场景	旋转对称性数据、周期性数据	线性数据、平面几何
可视化效果	更适合圆形或螺旋形数据的可视化	更适合矩形区域数据的可视化

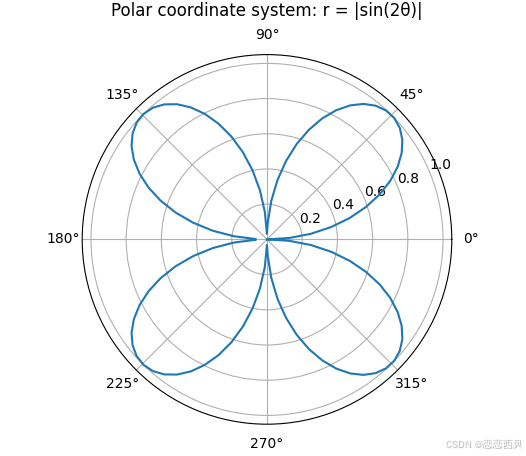

示例：极坐标轴的可视化

以下是一个简单的极坐标轴示例（使用 Python 的 Matplotlib 库）：

import matplotlib.pyplot as plt
import numpy as np

# 创建极坐标图
fig = plt.figure()
ax = fig.add_subplot(111, projection='polar')

# 设置角度和半径
theta = np.linspace(0, 2 * np.pi, 100)  # 角度从 0 到 2π
r = np.abs(np.sin(2 * theta))           # 半径随角度变化

# 绘制极坐标曲线
ax.plot(theta, r)

# 设置极坐标轴的标题
ax.set_title("极坐标示例: r = |sin(2θ)|", va='bottom')

# 显示图形
plt.show()
