电磁兼容标准相关问题备忘(1)
1. 标准的辐射发射的要求，以及3m法和10米法限值的换算

3m法暗室的的限值
（频率：30M~230MHz  限值：50dB微伏/米；频率：230M~1000MHz  限值：57dB微伏/米；）。

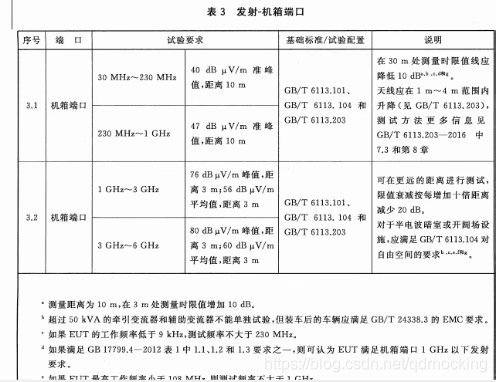

其次，在GB/T 24338.4—2018、IEC 62236-3-2:2018和EN 50122-3-2:2016标准中，均有明确的要求，规定3m法的限值要在10法限值基础上加10dB，如下图GB/T 24338.4—2018表3标注a所示。

相关的证明如下图所示，

同理，30米距离与10米的换算也可以按照这个计算。在同一个射频发射源作用下，接收天线与天线的距离越大，对应场强也就越小。
