探针的放置与直流仿真

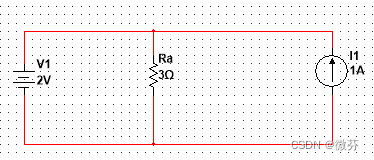

实验图如下

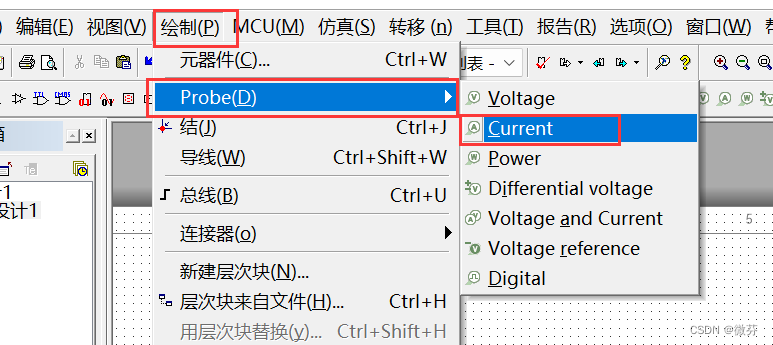

1.可以将探针理解为在仿真过程中重点关注的输出项，其启动方式为Place菜单中的第二项（Probe）

 2.改变探针方向

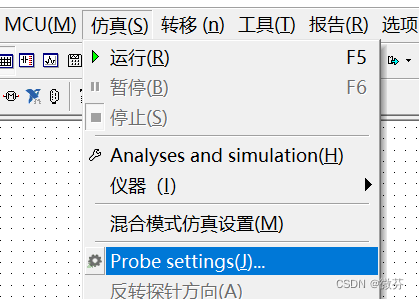

鼠标左键点击选中电流探针，选择Simulate菜单中的第八项Reverse Probe Dirction,即可改变其方向。



3.选择Simulate菜单中的第四项Analyses and Simulation,选择第二项DC Operating Point进入直流仿真。

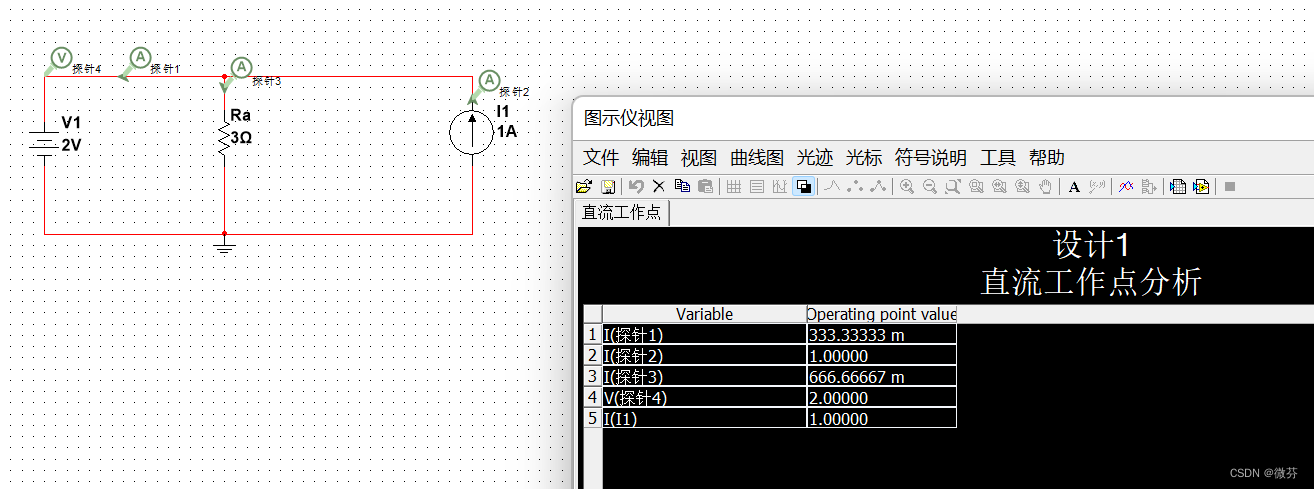

4.双击左边的可选变量将其添加至右边的输出变量中，反之亦然。确认无误后点击下面的Run按钮即可启动仿真。

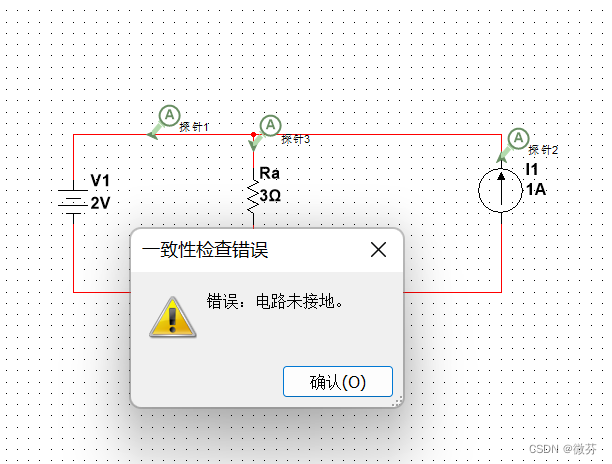

5.在进行仿真时，务必要加入地节点并正确连接

 6.这样，就是正确的了

7.仿真软件中地节点的编号均为0.在Options菜单中选择Sheet Properyies,在标签Sheet visibility的中部区域Net names中来选择是否显示节点编号

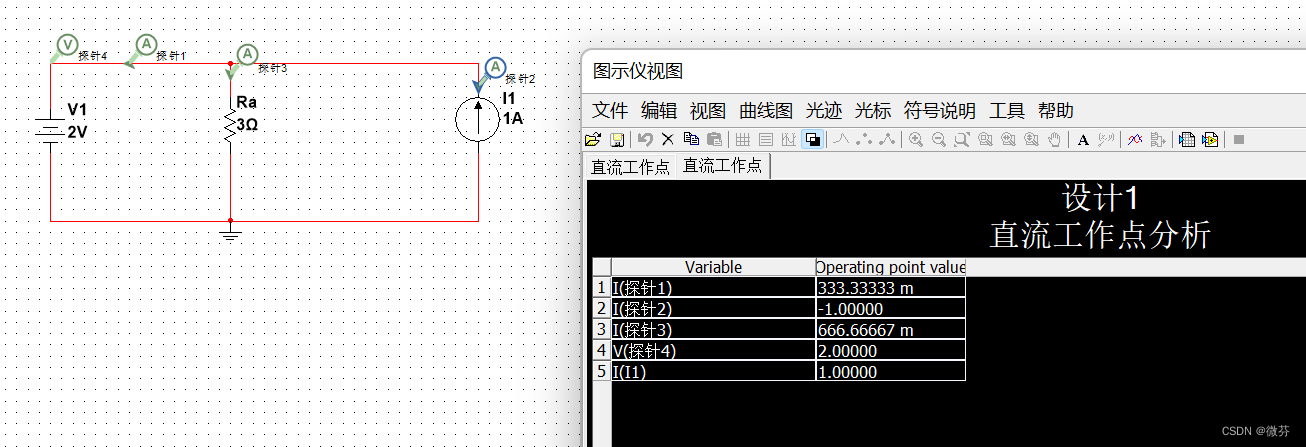

8.若将探针2方向转换，则出现以下情况。说明电流探针的方向仅代表的是电流参考正向，与电流的真实方向无关。
