第二十二章 AT32F403A基于V2库 dac输出

qi_feng_le

已于 2023-07-28 14:26:23 修改

阅读量1.1k

点赞数 2

分类专栏： V2库文章标签：单片机嵌入式硬件 mcu

于 2022-11-17 14:42:43 首次发布

本文链接：https://blog.csdn.net/qi_feng_le/article/details/127903501

版权

V2库专栏收录该内容

37 篇文章

订阅专栏

概述

本文主要是使用AT32F403A开发板，基于V2库实现dac输出电压的功能。

串口工具使用的Atlink-ez自带的串口功能。

工程建立、调试工具配置在前面章节有详细介绍。

硬件

硬件方面使用的是参考官方AT32F437 SURF板子而设计的一个AT32F403A开发板，板子上的芯片是AT32F403AVGT7的型号，开发板上面还板载了一个atlink-ez的仿真器，atlink-ez除了可以在线仿真和下载之外还有一个串口的功能，硬件上是通过跳线帽接到了MCU的串口1，pa9/10上面。

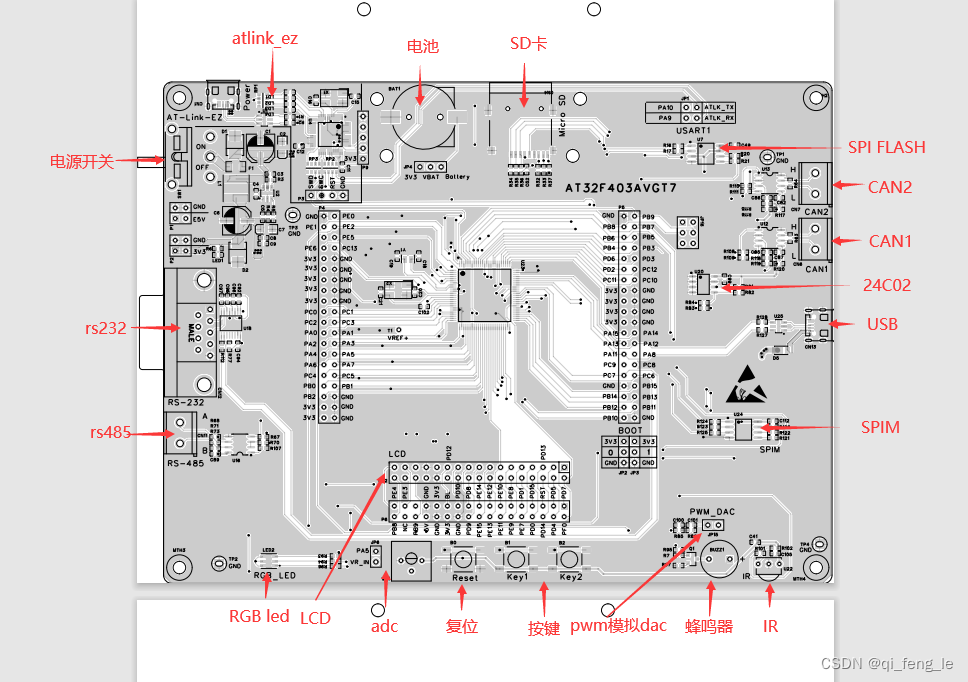

如下图是开发板pcb图，以及硬件资源。（左边上角的就是atlink-ez，用usb线接到pc即可）：

如下是实物图：

本章是dac输出的功能，dac1的输出默认io是pa4，测试时示波器直接接到pa4的排针即可

DAC

Dac即数模转换，和adc是相反的功能。常规下IO的拉低拉高就是0v和3.3v，dac可以产生0到参考电压之间的电压值。

AT32F403A的数模转换器（DAC）采用 12 位数字输入，产生 0 至参考电压之间的模拟输出。数字部分可以配置为 8 位或者12 位模式，支持单/双 DAC 的左对齐或者右对齐，同时可以与 DMA 配合使用。两个 DAC1/DAC2 各有一个数模转换器，每个 DAC1/DAC2 可以独立进行数模转换，也可以双DAC同时触发进行转换。

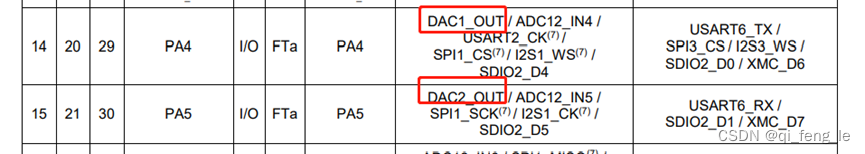

DAC1/2的通道只有这两个固定IO。

软件

初始化

本文使用DAC1来输出电压，也就是PA4,IO要设置为模拟输出模式，无上下拉。

开启DAC的时钟，设置触发模式，这里为软件触发模式，使能触发，使能DAC即可。需要输出电压时，先设置电压值，然后调用软件触发函数即可输出对应的电压。

初始化代码

/*
*DAC1初始化
*PA4
*软件触发
*
*/

void m_dac_init(void)
{
	gpio_init_type gpio_init_struct = {0};
	crm_periph_clock_enable(CRM_DAC_PERIPH_CLOCK, TRUE);	//开启DAC时钟
	crm_periph_clock_enable(CRM_GPIOA_PERIPH_CLOCK, TRUE);	//开启gpioa时钟

	gpio_init_struct.gpio_pins = GPIO_PINS_4;		  	//PA4
	gpio_init_struct.gpio_mode = GPIO_MODE_ANALOG;	  	//模拟
	gpio_init_struct.gpio_out_type = GPIO_OUTPUT_PUSH_PULL;		//输出
	gpio_init_struct.gpio_pull = GPIO_PULL_NONE;				//无上下拉
	gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;	//
	gpio_init(GPIOA, &gpio_init_struct);

	dac_trigger_select(DAC1_SELECT, DAC_SOFTWARE_TRIGGER);		//设置软件触发模式
	dac_trigger_enable(DAC1_SELECT, TRUE);					//触发使能
	dac_output_buffer_enable(DAC1_SELECT, TRUE);		//使能 DAC 输出缓存

	dac_enable(DAC1_SELECT, TRUE);	// 使能DAC1

	dac_1_data_set(DAC1_12BIT_RIGHT,0);	//设置输出0v电压
	dac_software_trigger_generate(DAC1_SELECT);	//软件触发设置值
}
