读书笔记--文字符号

1. 概念

  文字符号用于表示元件、装置和电气设备的类别名称、功能、状态及特征，一般标在元件、装置和电气设备符号之上或附近。电气系统中的文字符号分为基本文字符号和辅助文字符号。

1.1 基本文字符号

  基本文字符号主要表示元件、装置和电气设备的类别名称，它分为单字母符号和双字母符号。
 ① 单字母符号 单字母符号用于将元件、装置和电气设备分成20多个大类，每个大类用一个大写字母表示（I、O、J字母未用），例如，R表示电阻器类，M表示电动机类。
 ② 双字母符号 双字母符号是由表示大类的单字母符号之后增加一个字母组成。例如，R表示电阻器类，RP表示电阻器类中的电位器，H表示信号器件类，HL表示信号器件类的指示灯，HA表示信号器件类的声响指示灯。

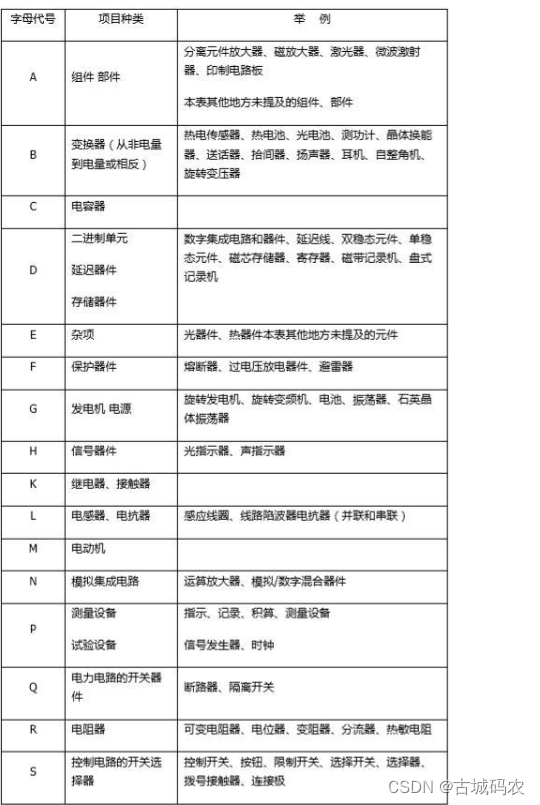

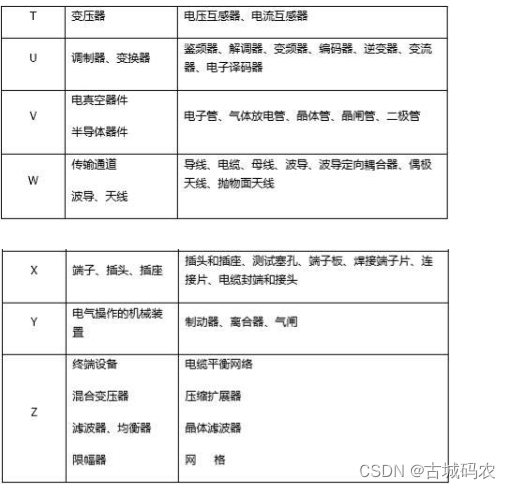

单字母符号:

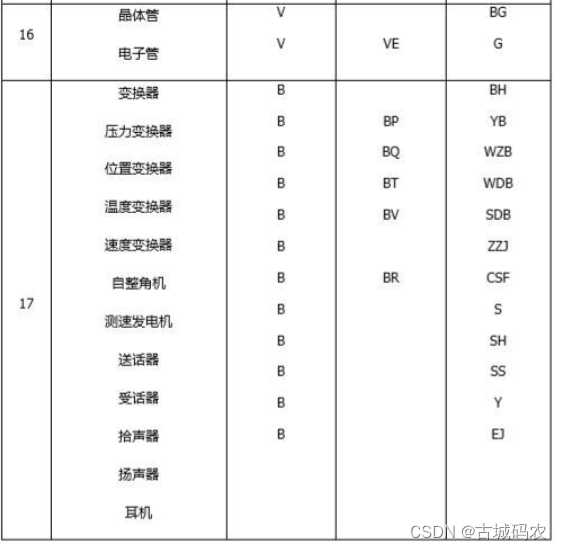

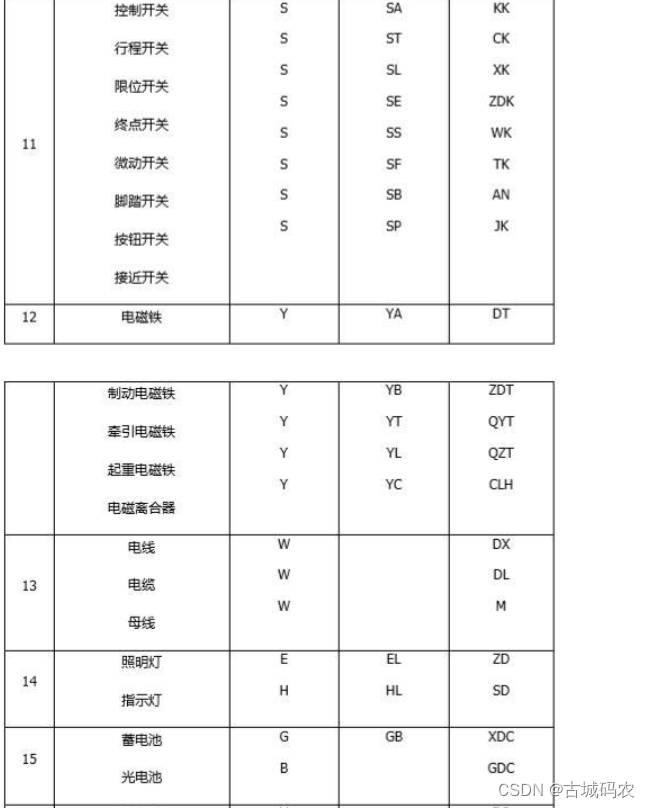

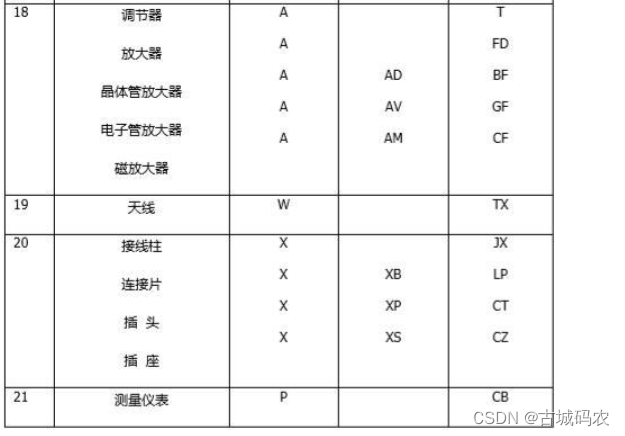

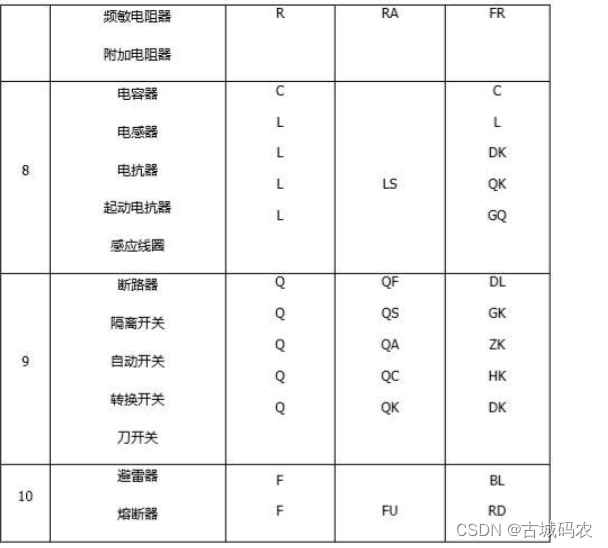

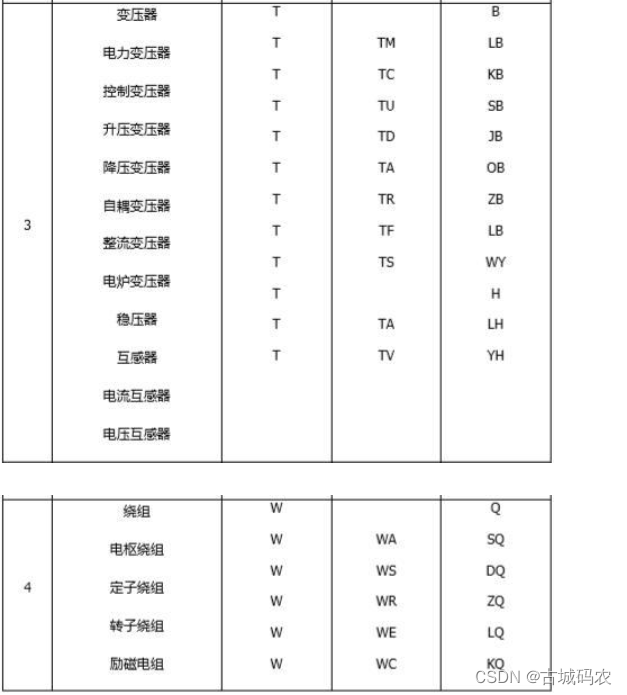

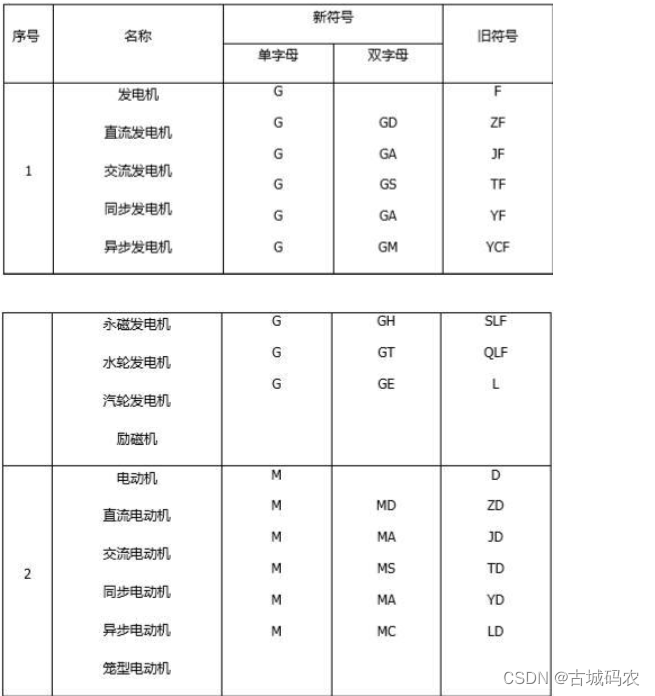

双字母符号：

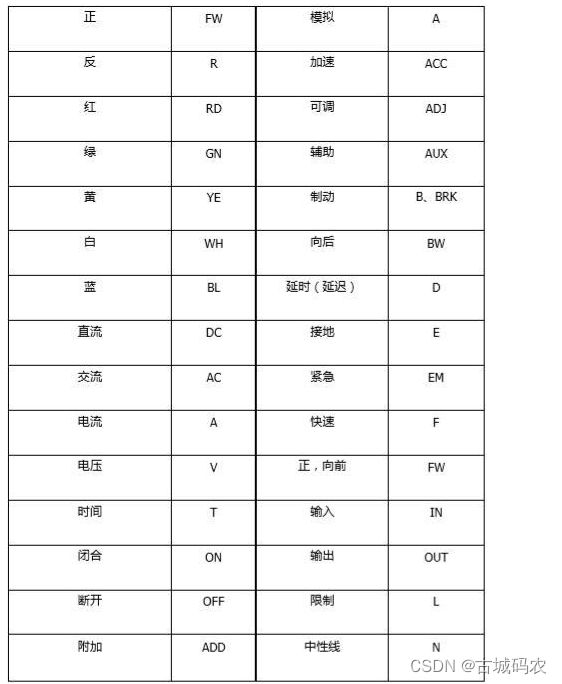

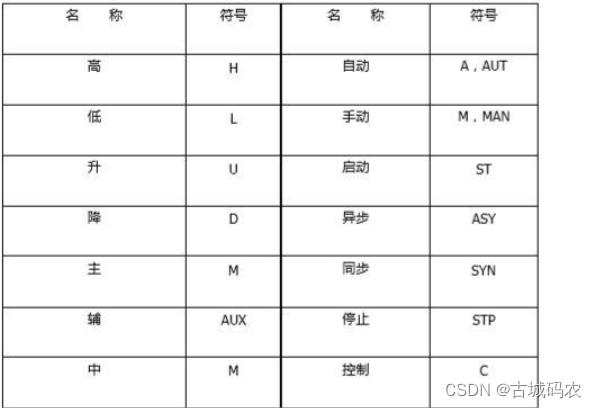

1.2 辅助文字符号

 辅助文字符号主要表示元件、装置和电气设备的功能、状态、特征及位置等。例如，ON、OFF分别表示闭合、断开，PE表示保护接地，ST、STP分别表示启动、停止。

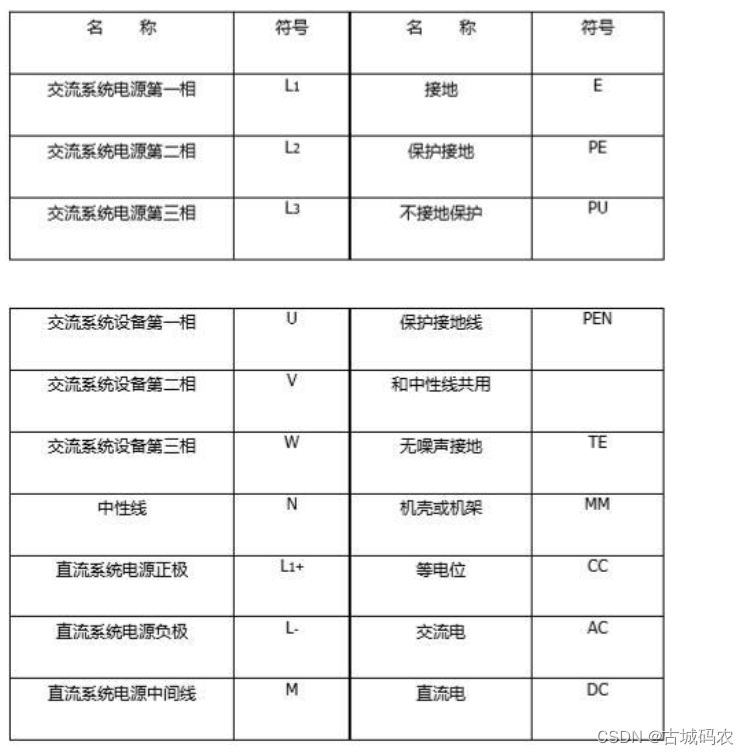

1.3常用特殊符号

1.4 文字符号使用注意事项

  在使用文字符号时，要注意以下事项：
 ① 电气系统中的文字符号不适用于各类电气产品的命名和型号编制。 ② 文字符号的字母应采用正体大写格式。
 ③ 一般情况下，基本文字符号优先使用单字母符号，如果希望表示的更详细，可使用双字母符号。
