10KV 高压开关柜的型号

1. 高压开关柜的分类

1.1 按照柜体结构

a. 金属封闭铠装式开关柜（用字母K表示）：主要组成部件（例如:断路器、互感器、母线等）分别装在接地的金属隔板隔开的隔室中的金属封闭开关设备。如：KYN28A-型高压开关柜；
b. 金属封闭间隔式开关柜（用字母J表示）：其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-型高压开关柜；
c. 金属封闭箱式开关柜（字母X表示）：开关柜外壳为金属封闭式的开关设备。如：XGN2-型高压开关柜。
d. 敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。如GG-1A（F）型高压开关柜。

1.2 按照断路器的安装方式

a. 移开式或手车式（用Y表示）：表示柜内的主要电器元件（如：断路器）是安装在可抽出的手车上的，由于手车柜有很好的互换性，因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如：KYN28A-12高压开关柜。
b. 固定式（用G表示）：表示柜内的所有电器元件（如：断路器或负荷开关等）均为固定安装的，固定式开关柜较为简单经济，如：XGN2-12高压开关柜、GG-1A 高压开关柜等。

1.3 按照安装地点

a. 用于户内（用N表示）：表示只能在户外安装使用，如：KYN28A-12高压开关柜。
b, 用于户外（用W表示）: 表示可以在户外安装使用，如：XLW等开关柜。

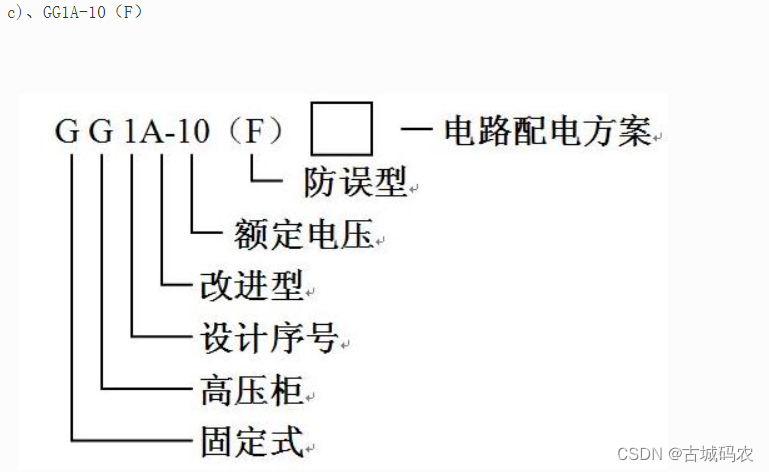

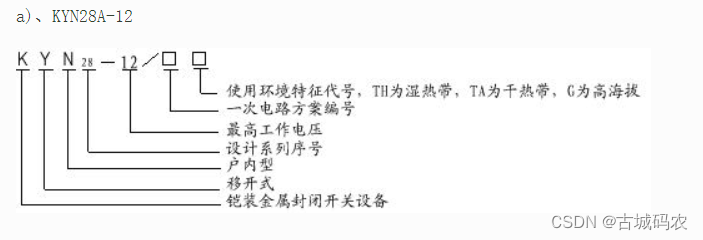

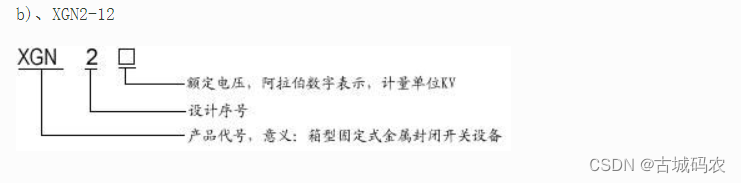

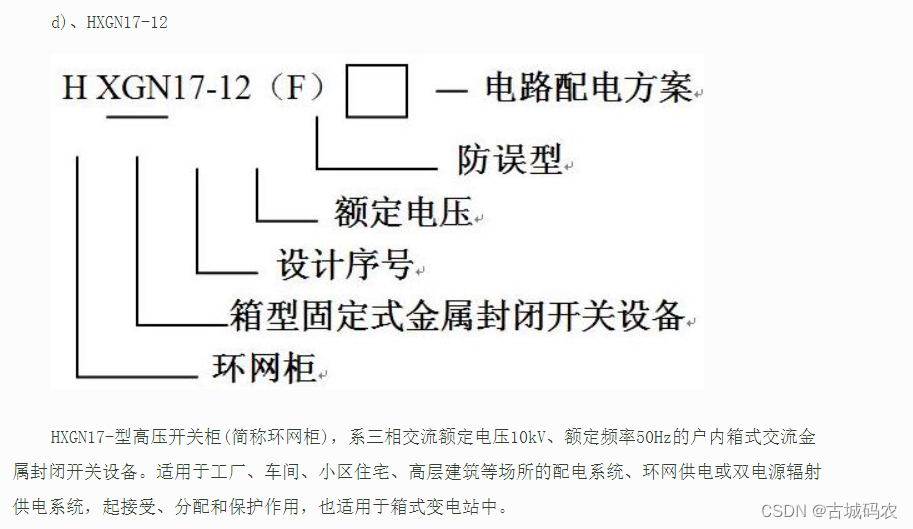

常见示例：
