快速配置ORCAD导出智能PDF原理图

快速配置ORCAD导出类似AD的智能PDF原理图

在OrCAD 中导出类似Altium Designer的智能PDF（即交互式PDF）；
智能PDF允许用户点击元件、网络或引脚等对象时，快速跳转到相关位置或显示相关信息。以下是详细操作步骤：

1. 检查环境（首次需要）

• 打开OrCAD Capture，并打开一个设计文件；

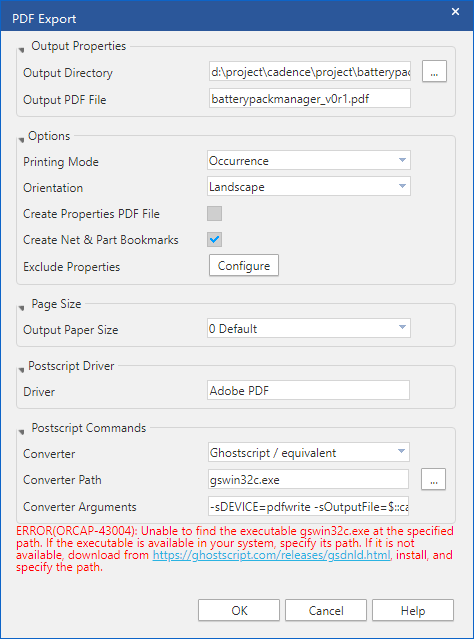

• 在菜单栏中选择 File > Export > PDF，此时若看到错误提示，则需要配置一下环境。

  安装虚拟打印机
• 优先选择Adobe Acrobat DC的虚拟打印机（需预装软件，兼容性最佳）
• 替代方案：FreePDF + Ghostscript 9.20+组合（开源免费，适合禁用Adobe场景）
  Adobe PDF虚拟打印机设置

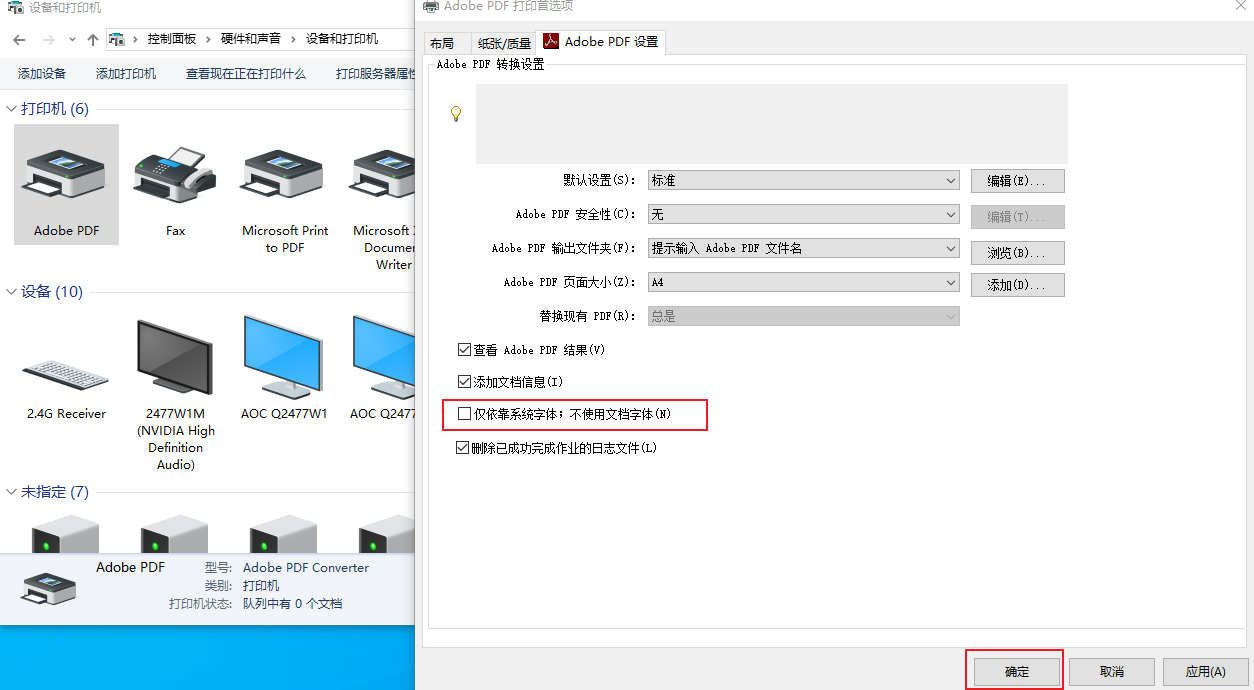

  控制面板 > 查看设备和打印机 > Adobe PDF > 鼠标右键 > 打印首选项 > Adobe PDF 设置 > 取消勾选-仅依靠系统字体；不使用文档字体（N）。

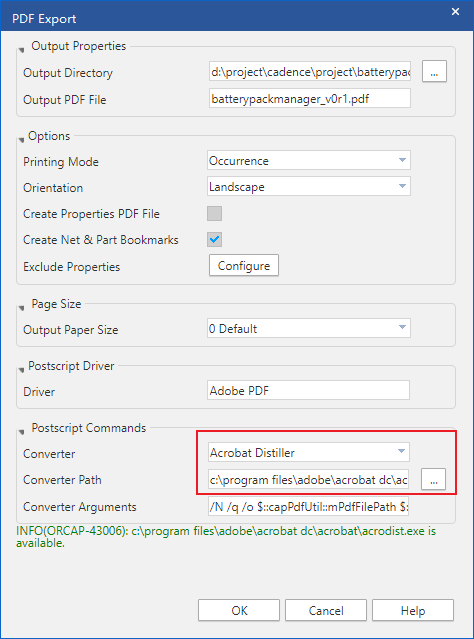

  配置PS驱动及选择虚拟打印机
• Converter 选择 Acrobat Distiller

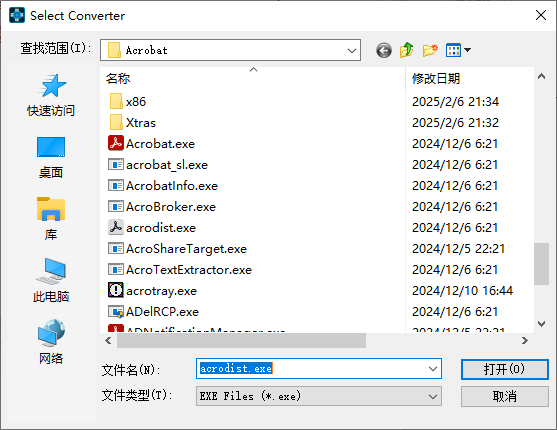

• Converter Path 选择 c:\program files\adobe\acrobat dc\acrobat\acrodist.exe替换成自己Adobe Acrobat DC软件安装路径，找到acrodist.exe路径即可。



2.操作步骤

1.设置输出选项

• 打开OrCAD Capture；打开已完成的原理图项目。

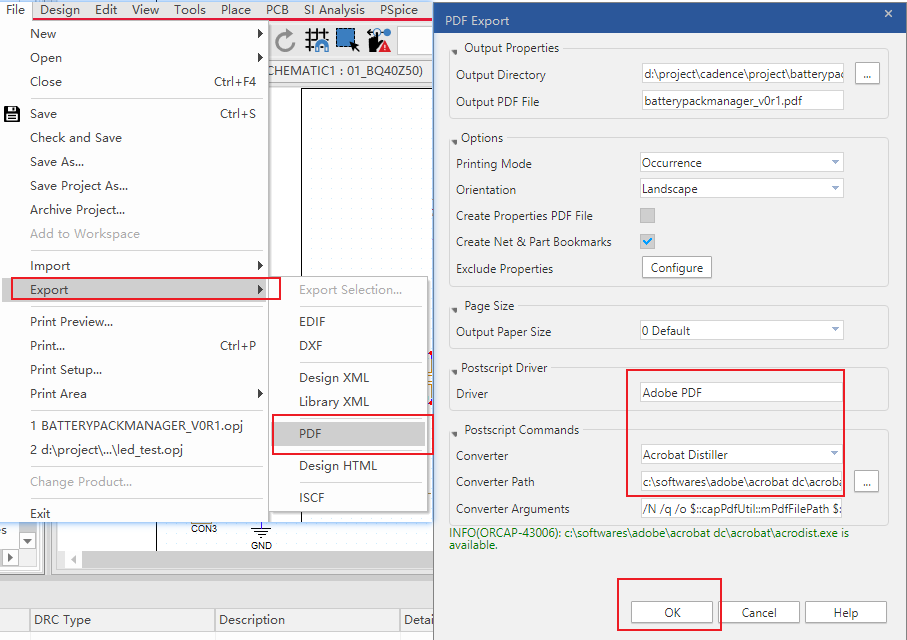

• 在菜单栏中选择 File > Export > PDF > OK 。

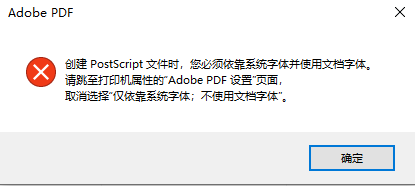

  如OrCAD 24.1遇到以下警告提示，则需设置Adobe PDF虚拟打印机，”取消勾选-仅依靠系统字体；不使用文档字体（N）“。

  主要参数调整（默认）
• Printing Mode：选择 Occurrence 或 Instance，通常推荐Occurrence模式以保留元件层级信息。
• Orientation：根据原理图方向选择 Landscape（横向） 或 Portrait（纵向）。
• 书签生成：勾选 Create Net & Part Bookmarks，自动生成可导航的书签目录。

2.验证智能PDF功能

1. 打开生成的PDF：
   使用Adobe Acrobat Reader或其他支持交互式PDF的工具打开文件。
2. 测试交互功能：

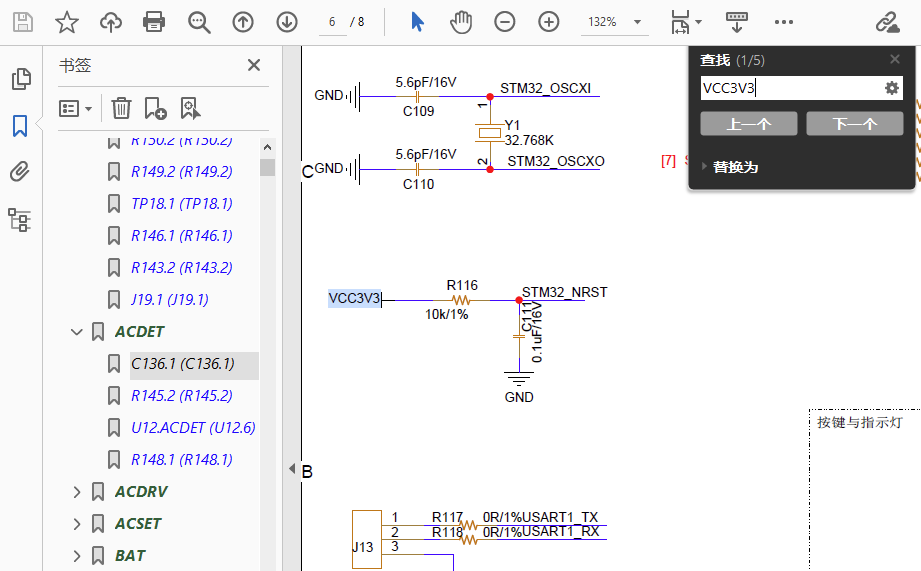

• 点击左侧书签，可以快速导航到不同的原理图页面。
• 点击原理图中的元件或网络标签，检查是否能够跳转到对应的页面或显示相关信息。

  本文所有设置操作基于OrCAD 24.1版本验证，如其他版本配置有差异，欢迎在评论区留言讨论！
