学习用树莓派驱动LED灯闪烁

【前沿】

·认识GPIO编码

·准备实验材料

·实验电路连接

·编写驱动程序

·讲解其它的驱动方式（扩展篇）

【实际操作】

一、认识GPIO编码

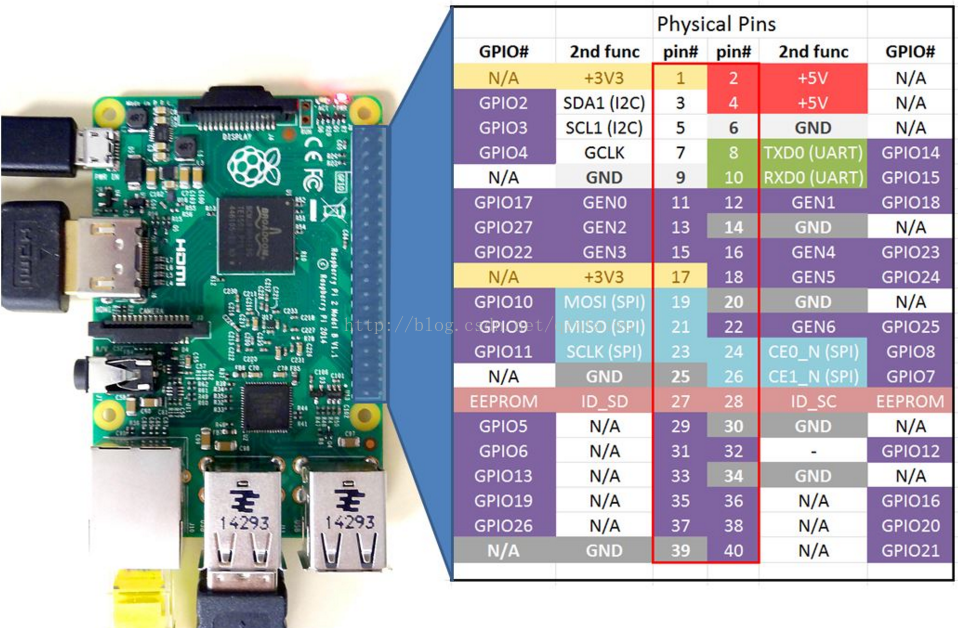

学习如何用树莓派驱动LED灯时需要先了解树莓派管脚GPIO的编码方式，树莓派的管脚编码方式与51单片机的管脚编码有些不一样，在树莓派的GPIO上分为两种编码方式，分别为BCM编码和wiringPi编码，不同的编码方式在编写程序驱动GPIO时稍有区别，具体编码如下：

二、准备实验材料

1、一套可运行的树莓派！

2、杜邦线2根

3、LED一颗

三、线路连接

四、编写驱动程序

说明：以下的实验都是使用SSH方式登录到树莓派来完成的，具体操作可看我的其它博文。

1、使用python脚本语言BCM编码方式驱动LED!

这里使用vim.tiny文本编辑工具编写一个python脚本程序驱动LED，首先给工程建立一个文件夹用于存放工程文件

mkdir lesson_1
cd lesson_1/

新建一个led_falsh.py的脚本文件，并写入驱动代码:

vim.tiny led_flash.py

正式写入驱动代码：

import RPi.GPIO as GPIO
import time
GPIO.setmode(GPIO.BCM)
GPIO.setup(25,GPIO.OUT)
while True:
          GPIO.output(25,GPIO.HIGH)
          time.sleep(0.2)
          GPIO.output(25,GPIO.LOW)
          time.sleep(0.2)

编辑完成按下一次Esc键，然后输入 :wq ，意思为保存文件并退出编辑！

下面开始执行文件，查看具体效果，首先先给文件增加用户可执行权限：

sudo chmod u+x led_flash.py

运行程序：

python led_flash.py

此时就可以看到LED实际的效果了，同时如果程序有误的话，终端也会打印出错误消息！

如需退出执行程序，直接按下 ctrl+c 组合键即可退出

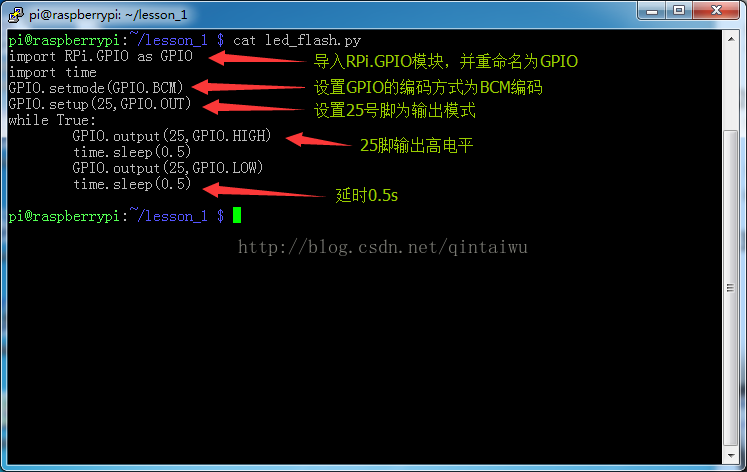

程序解读：

到此，一个驱动LED闪烁的学习就完成了！

五、讲解其它的驱动方式（扩展篇）

【驱动方式】

使用wiringPi编码方式实现驱动LED

【示例程序】

在文件夹下新建一个名为flash.c的文件，并写入以下示例代码：

#include <wiringPi.h>

int led = 29;                    // 定义使⽤wiringPi编码的7引脚
int main(void)
{
    wiringPiSetup();            // 使⽤wiring编码去初始化GPIO序号
    pinMode(led, OUTPUT);       // 设置GPIO电⽓属性为推挽输出
    while(1)
    {
        digitalWrite(led, 1);   // led亮
        delay(500);             // 延时500ms
        digitalWrite(led, 0);   // led灭
        delay(500);             // 延时500ms
    }
    return 0;
}

【编译运行】
使用cd命令进入文件所在目录，以下命令对文件进行编译：
