Vcar configurator工具使用说明（适用于bmr/asc/mdf/mat/blf格式）

工具介绍

https://download.csdn.net/download/qiu421/89118491https://download.csdn.net/download/qiu421/89118491

工具下载链接先摆上来，大家可以自行下载。

运行这个东东就能打开。

这个工具是拿来抓trace的，相当于vector的canoe，性能稍微弱点，会有丢帧的可能，但在免费软件当中算是佼佼者了，可以实现多通道同时采集，最大的优势就是适用于多种格式。

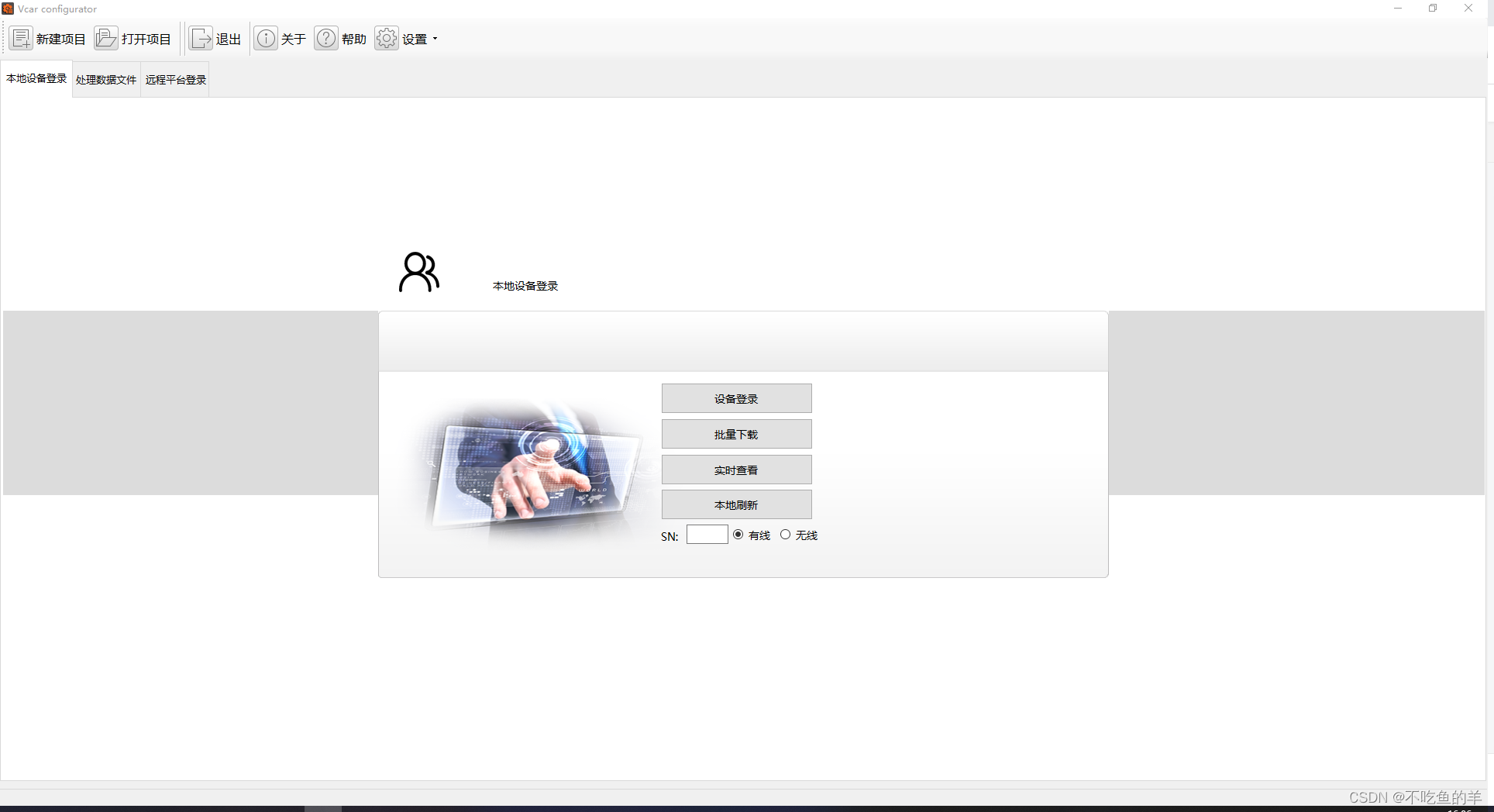

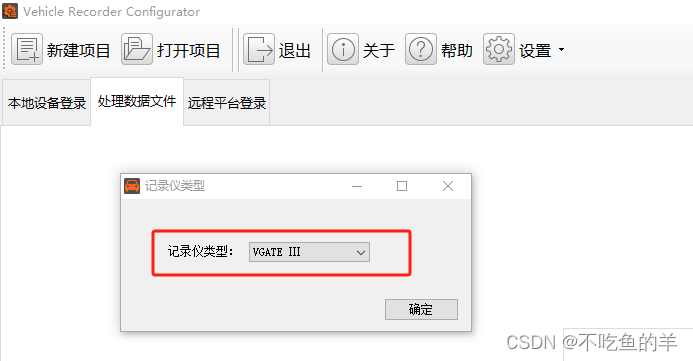

打开之后长这样，你可以登录自己的账号，本地或者远程。有自己的账号可以在云端保存和实时查看一些数据。

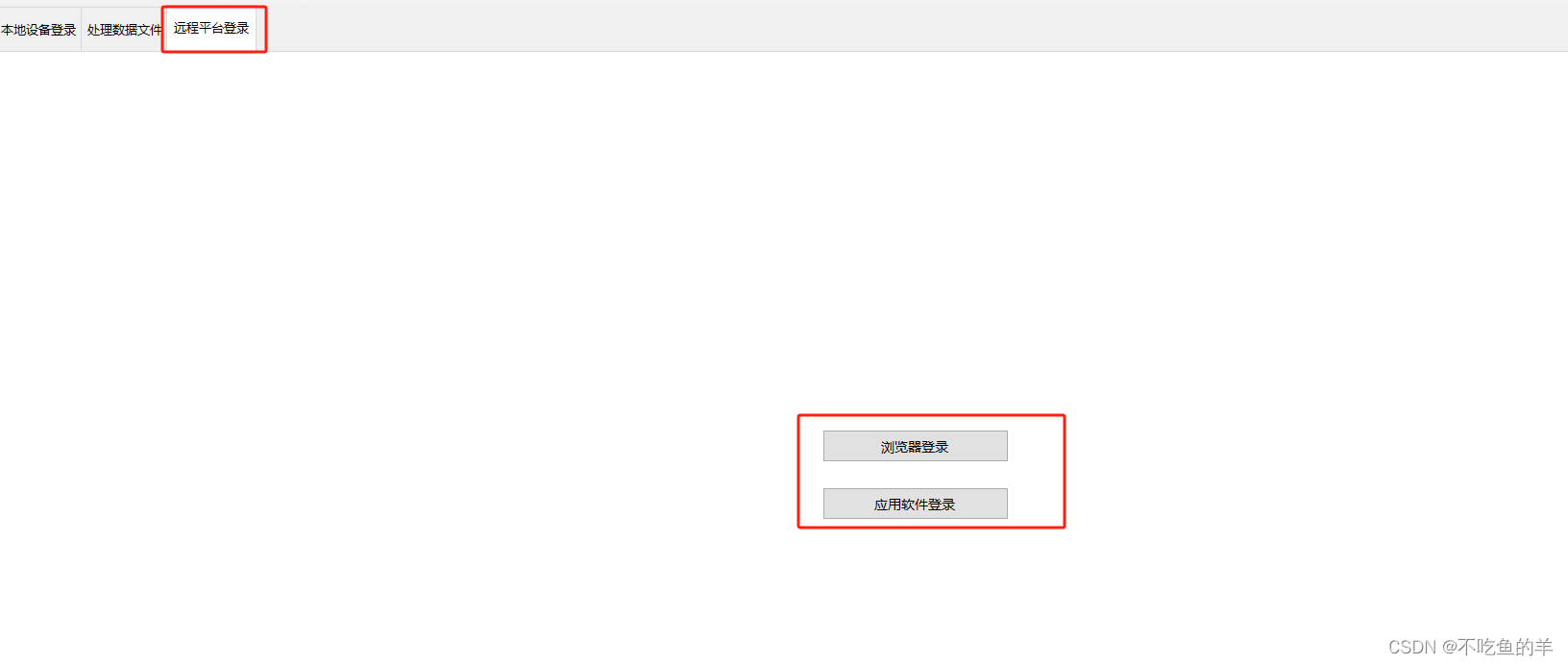

远程登录在这里

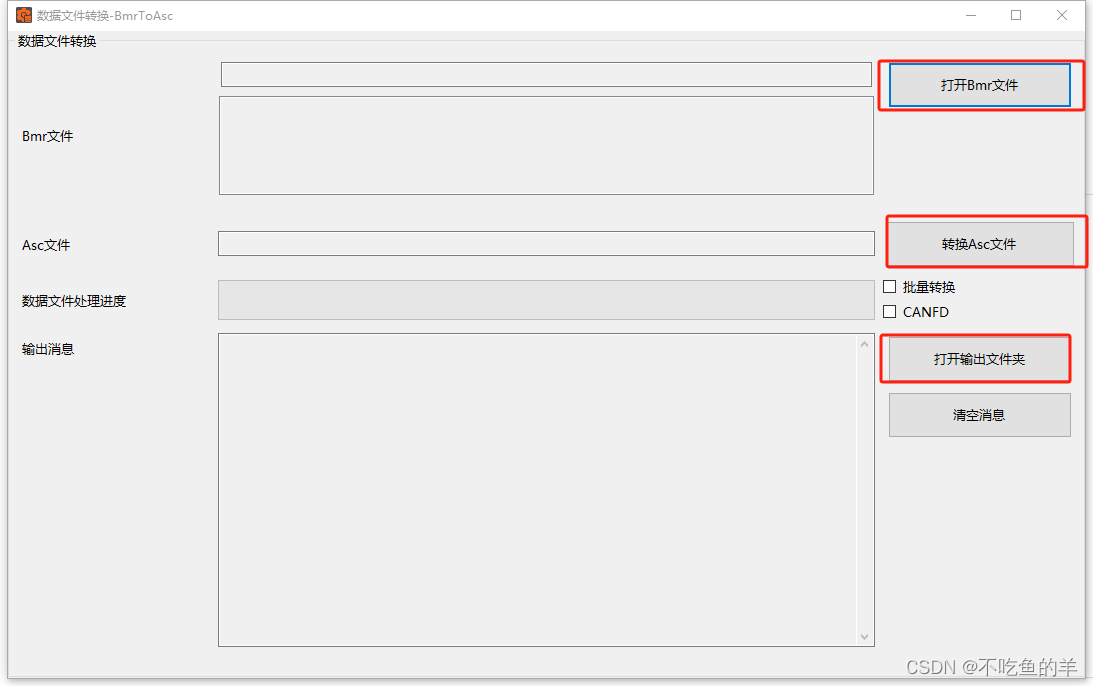

格式转换

首先上来就是它最厉害的地方，可以进行格式转换。点击导入就行。

按照顺序选择文件，开始转换后打开输出路径就行。输出路径默认就是源文件所在路径。

抓取trace

要先新建工程，或者你有工程可以打开就直接打开工程。

CAN采集

这里用最常用的CAN来举例，按照下面的顺序选择通道、协议，导入解析文件，选择要采集的数据。这里只是采集关注的信号，一般操作这种工具的都是测试同学，把所有报文选上就行。自动化测试的话更加方便，直接导入配置好的Excel就行。

视频采集

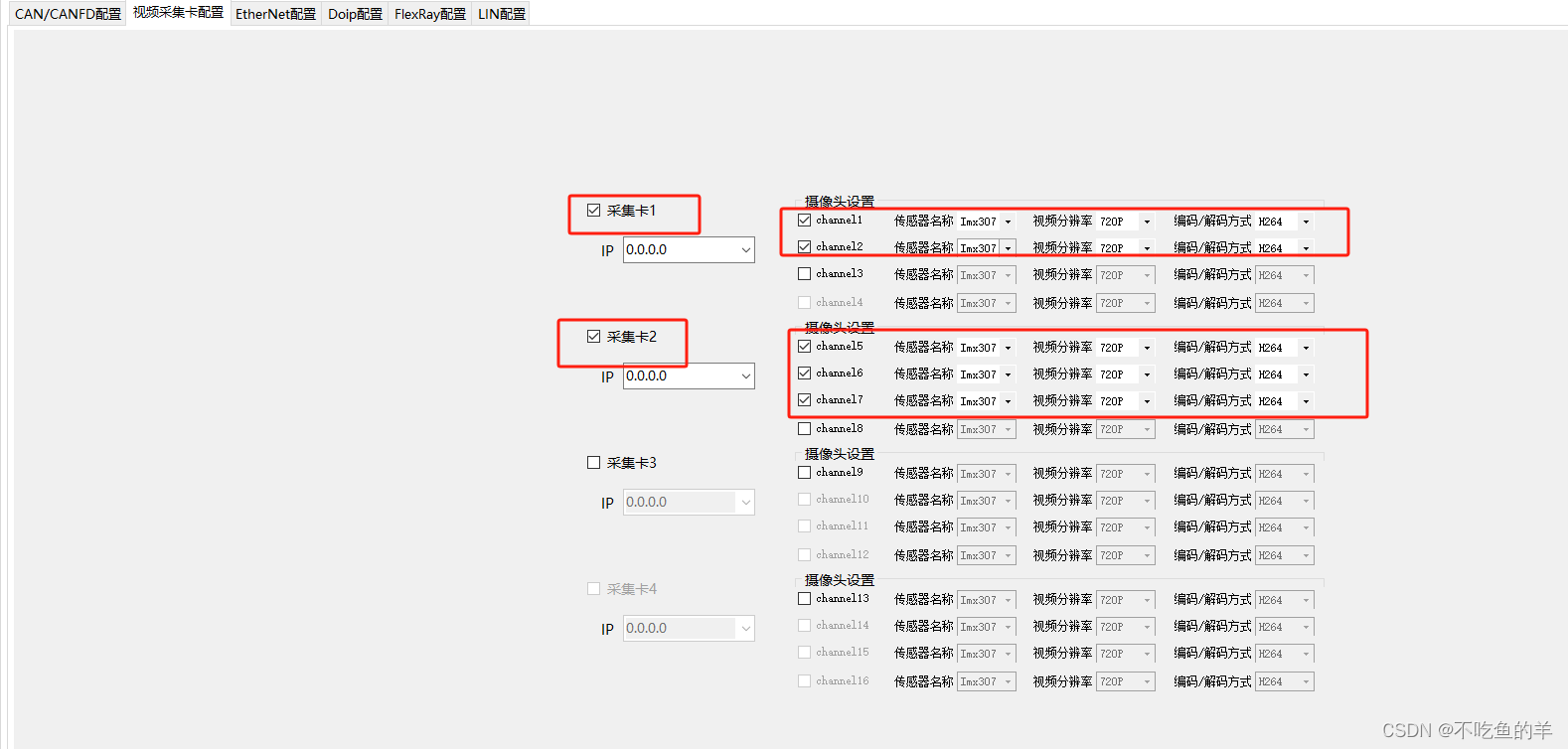

视频采集的话，就是选择采集卡填写IP，选择通道、传感器名称、分辨率和编码解码方式。

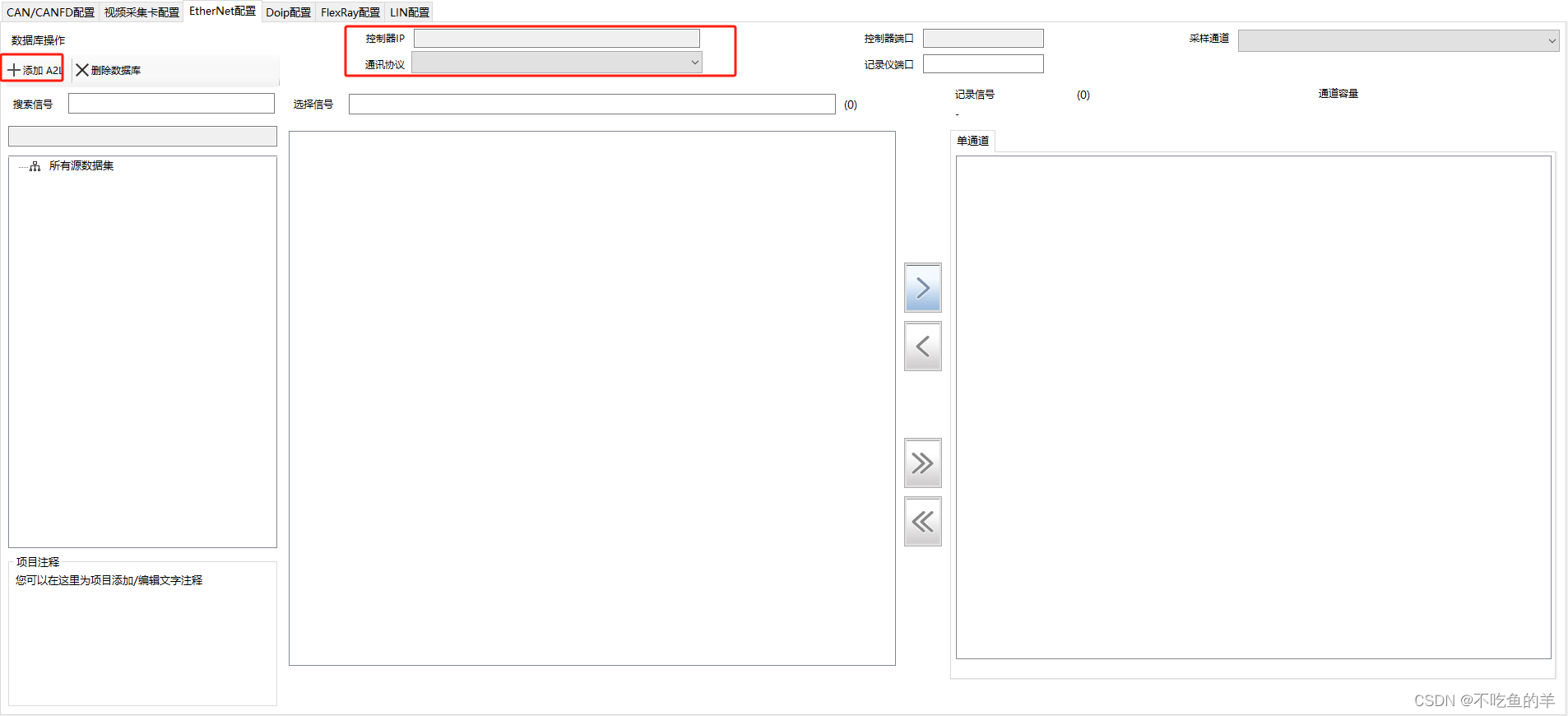

以太网采集

跟CAN也是差不多的，要采集的时候把所有数据全选就行。

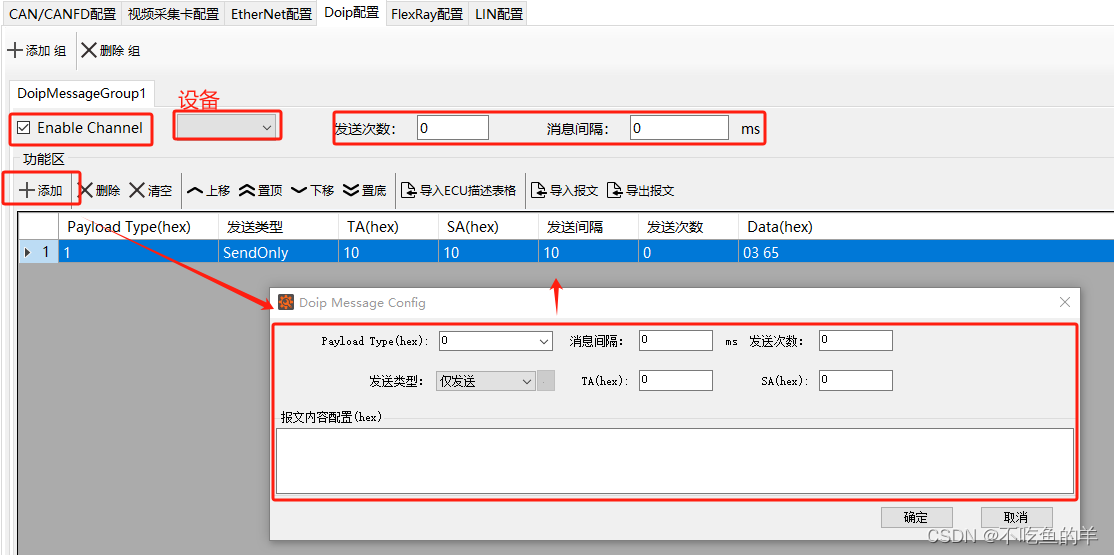

DOIP采集

要新建一个组，一个设备一个组，里面会自动识别到设备，也就是你的硬件，按照要求来发就行。我一开始以为ECU描述表格是个arxml的配置文件，其实里面是个CSV表格，不过无关紧要，软件包里面有，复制一个出来改就行。

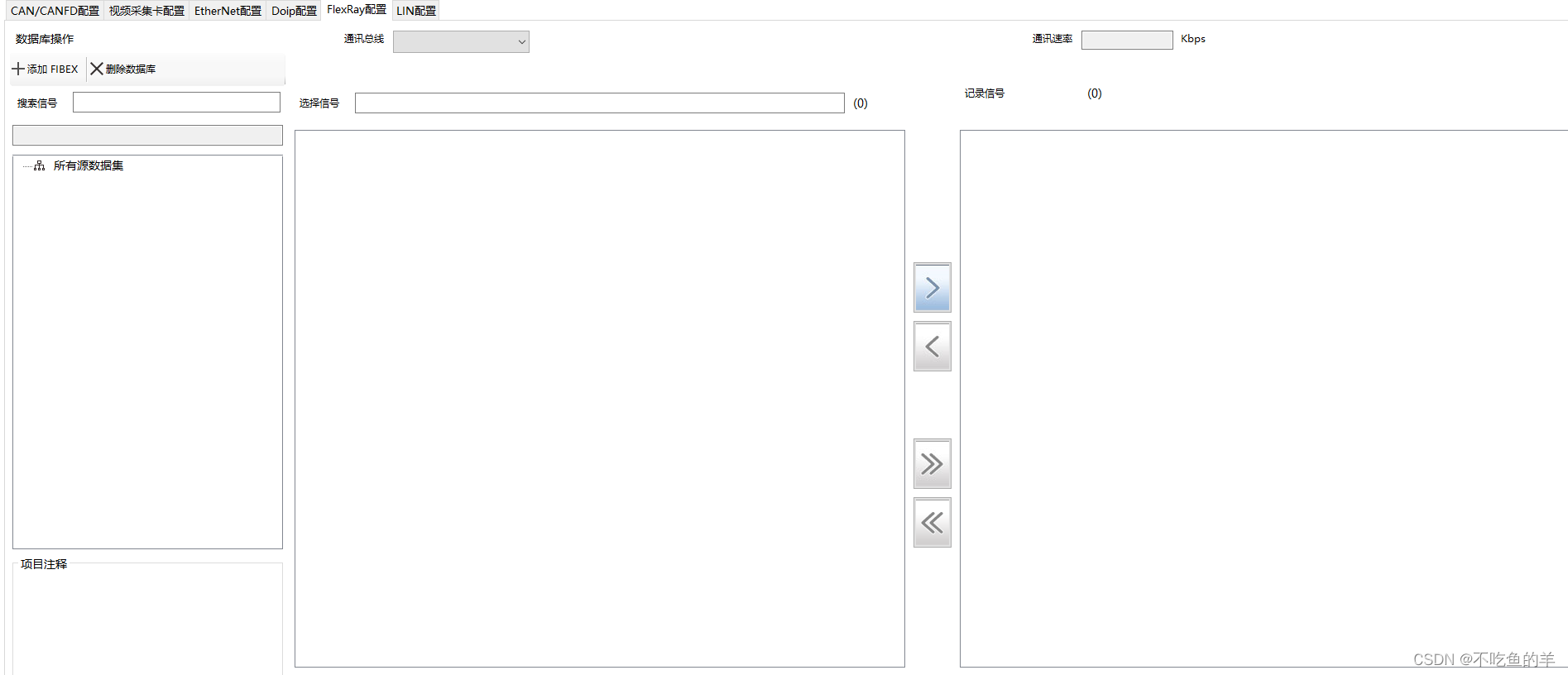

FlexRay采集

跟CAN是差不多的，不再赘述。

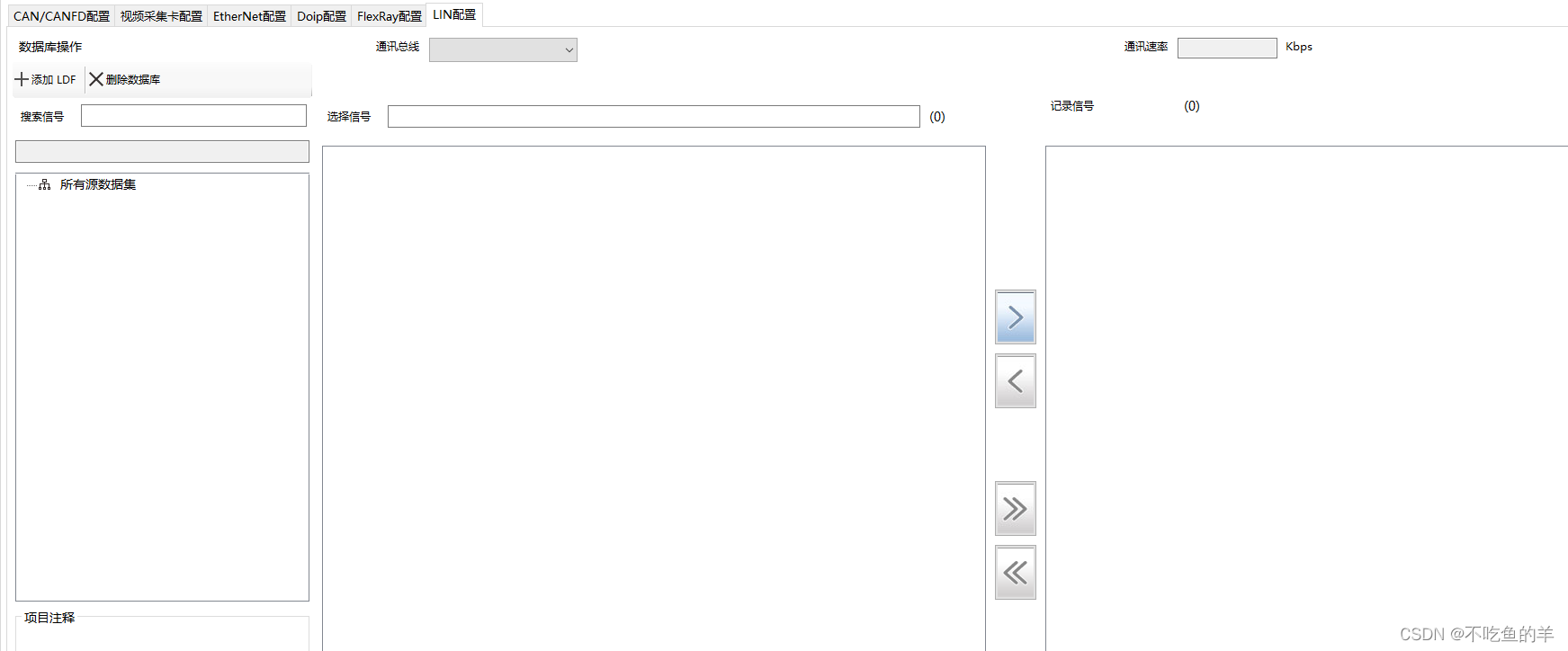

LIN采集

跟CAN是差不多的，不再赘述。

生成配置文件

一般来说，按照默认配置就行，有特殊需求才会用到。

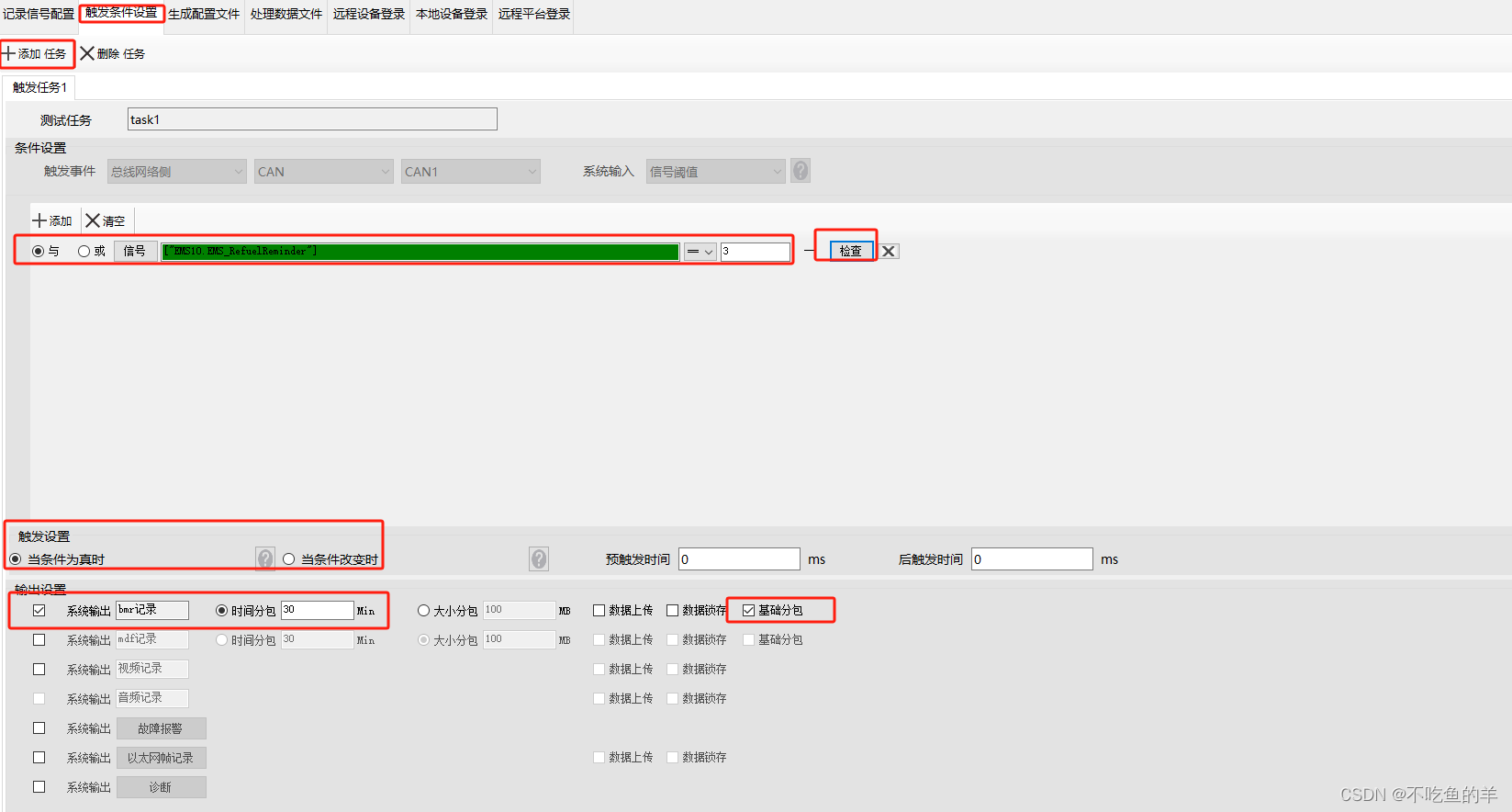

触发条件设置

这个功能比较少用，一般用来打log或者记录点，设置个条件，检查通过，选择触发方式和动作就行。
