Altium Designer中从已有的PCB中导出所有元件的封装的方法

如果,我们手中有一个PCB文件。而且,我们需要其中一些元件的封装。我们该如何得到这些元件的封装呢?今天,我来分享一下,怎样从已有的PCB中导出元件的封装

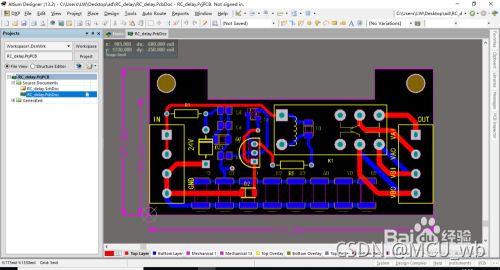

(1).打开已有的PCB文件
在这里插入图片描述

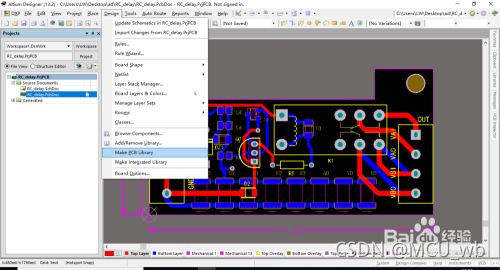

(2).点击Design,在其下拉列表中单击Make PCB Library。这时,我们会看见许多元件封装在我们桌面上跳动。
在这里插入图片描述

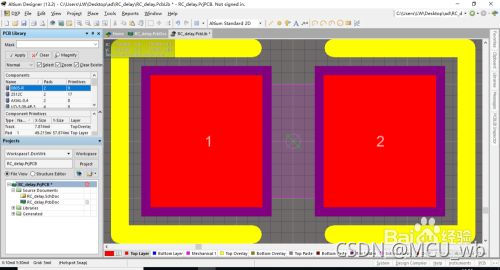

(3).几秒钟后,我们面前出现了一个封装库。可以看到,库里的元件封装都是PCB文件里的。
在这里插入图片描述

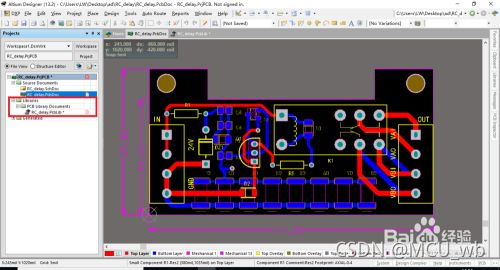

(4).回到PCB文件里,发现项目栏里多了一个名为Libraries的文件夹。点开前面的小加号,里面有一个和PCB文件同名的封装库。

在这里插入图片描述

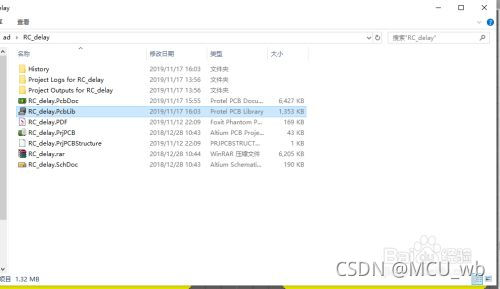

(5).在生成的封装库界面下,点击保存。会发现在和PCB文件同一个文件夹下出现了一个封装库。这就是我们刚刚生成的封装库,这个库里的所有封装我们都是可以使用的。
在这里插入图片描述
